Замене реле электрической панели управления моторного отсека

Демонтаж

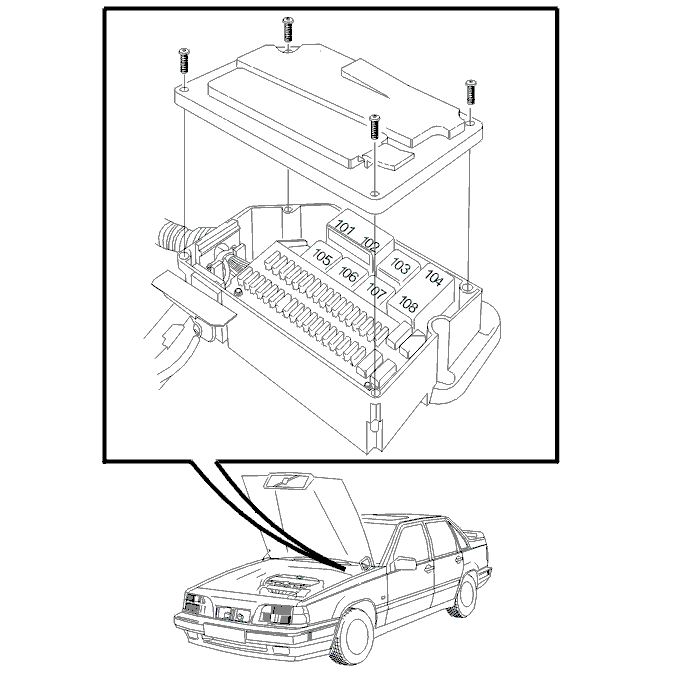

Электрическая панель управления находится на перегородке моторного отсека с левой или правой стороны, в зависимости от модели. Реле электрической панели управления, доступ к которым имеется со стороны моторного отсека, находятся под крышкой.Снимите:

• провод - аккумулятора.
• отвинтите винты крышки.
• крышку

Установка

• Замените реле, как показано на рисунке.
• Подключите провод - аккумулятора.
• Проверьте реле.
• Установите крышку и привинтите винты. Убедитесь, что крышка плотно прилегает к краям электрической панели управления.
• Проверьте реле.

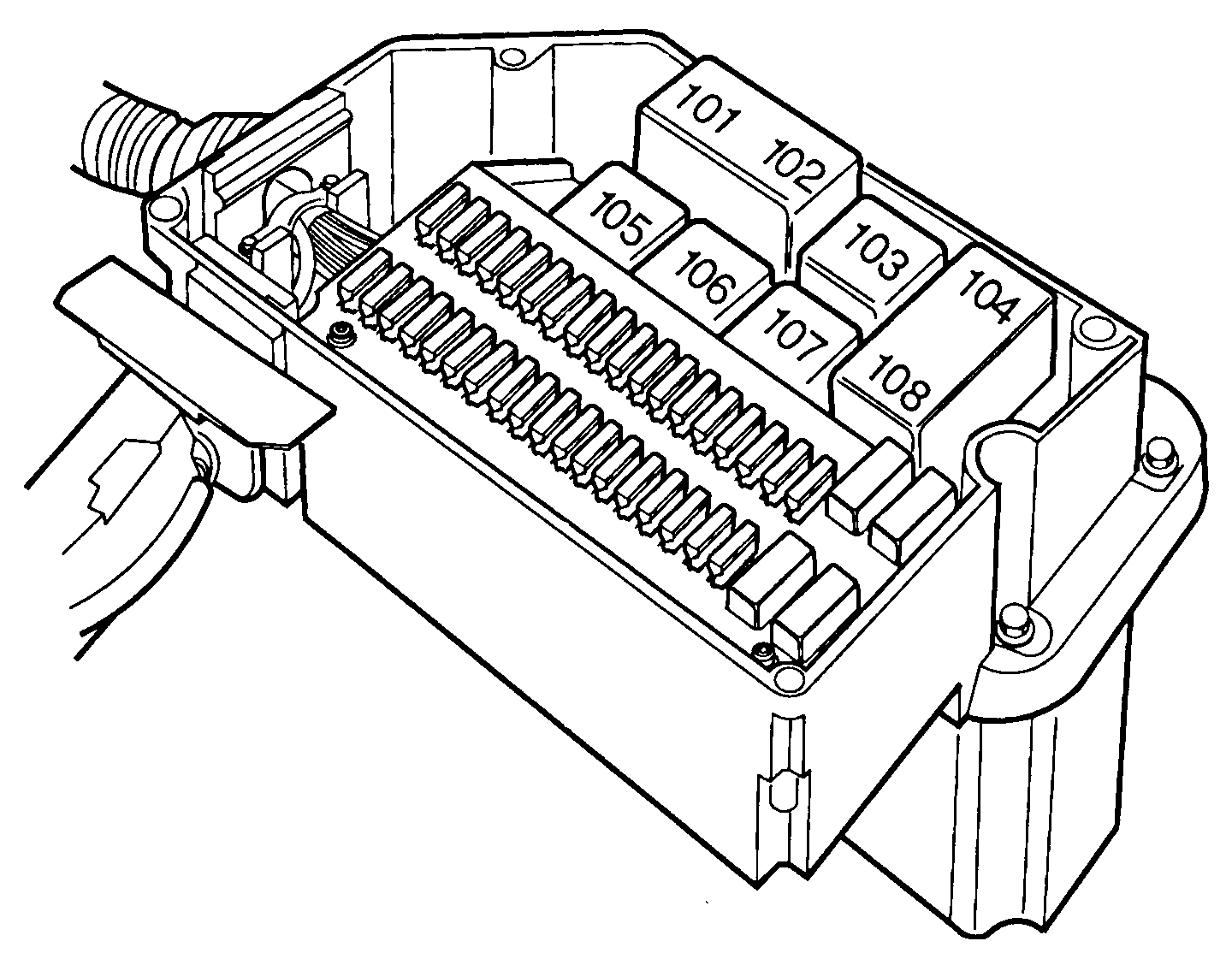

Замена на электрической панели управления в моторном отсеке:101/102 , Система "Автопилот"103 , FP104/108 , Главное реле освещения105 , Реле разряда X106, Реле разряда 15107, Реле разряда 15 X
