Замена/ремонт проводов, предохранителей, центрального электрического блока и блока предохранителей

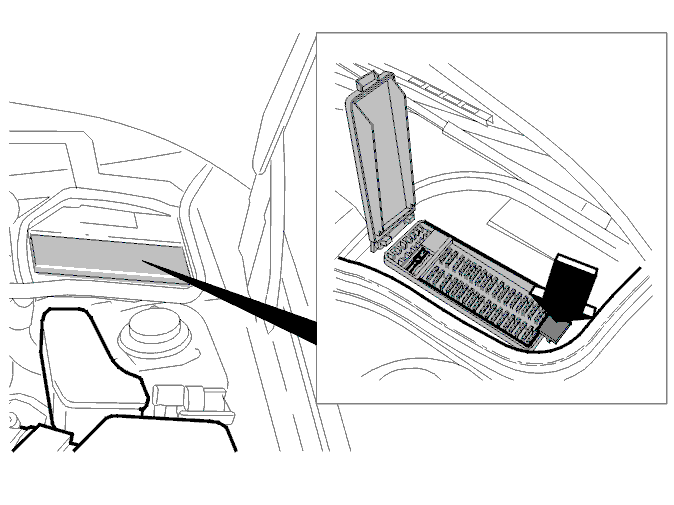

Центральный электрический блок

Центральный электрический блок рассчитан на аксессуары.Предохранитель 35 зарезервирован для аксессуаров.Если будут установлены дополнительные аксессуары, необходимо вынуть центральный электрический блок, после чего можно использовать резервные позиции (1 или 38)

Предохранители, перечень

Положение и сила тока предохранителей указана на внутренней поверхности крышки. Или см.:Предохранители.

Если целостность предохранителя вызывает сомнения:

• Включите зажигание.
• Проверьте наличие напряжения на обоих контрольных выводах предохранителя.

Снятие центрального электрического блока

Снимите:

• отрицательный провод с аккумуляторной батареи.
• очистители ветрового стекла и панель согласно Замена узла переднего стеклоочистителя и его электродвигателя.
• крышку центрального электрического блока (четыре винта).
• все реле из центрального электрического блока салона. См.Замена реле в центральном электрическом блоке салона.
• винты центрального электрического блока (четыре).

Откройте кабельный каналСнимите центральный электрический блок.Установите в обратном порядке.

Примечание: Убедитесь в хорошем уплотнении между центральным электрическим блоком и теплоизоляционной перегородкой.

При ремонте проводки и разъемов воспользуйтесь комплектом запасных частей Volvo 914 8210, в который входят ремонтные инструкции и специальный инструмент.
