Замена/регулировка троса дроссельной заслонки (D4192T)

Общие сведения

• Трос дроссельной заслонки не должен изгибаться ни на одном участке
• Когда дроссельная заслонка полностью закрыта, внутренний трос должен располагаться на одной линии с оболочкой троса.
• При необходимости отрегулируйте, изгибая кронштейн к которому крепится внешняя оболочка.
• При нажатии на педаль акселератора внутренний трос должен входить в наружную оболочку прямо.
• При необходимости отрегулируйте, изгибая педаль акселератора со стороны троса.

При установке новой педали акселератора смажьте следующие вращающиеся детали:

• точку поворота педали акселератора
• При установке новой педали акселератора смажьте следующие вращающиеся детали:

Отсоедините трос дроссельной заслонки от ТНВД

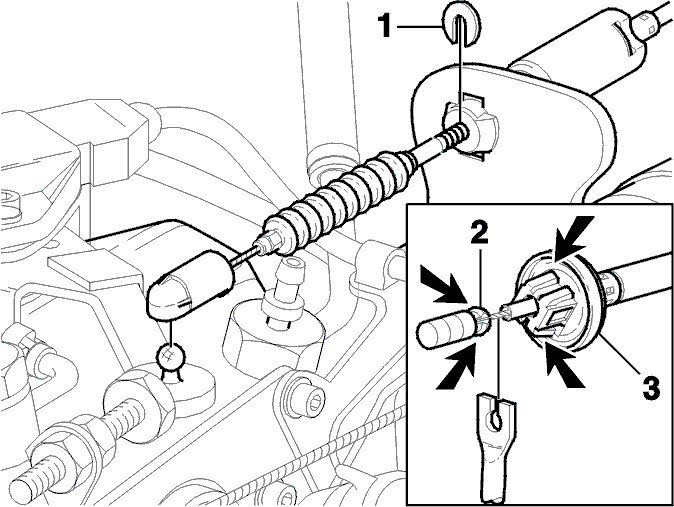

Отсоедините трос дроссельной заслонки от рычага.Снимите стопорную скобу (1) и снимите трос с его крепления.

Отсоедините трос дроссельной заслонки от педали акселератора

Вдавите фиксатор (2) и отсоедините внутренний трос от педали.Отсоедините трос от резинового элемента (3).Снимите трос.

Подсоедините трос дроссельной заслонки

Пропустите трос дроссельной заслонки через отверстие в теплоизоляционной перегородке и вставьте его в резиновый элемент.Пропустите трос через кронштейн ТНВД и напрессуйте шарик троса на рычаг.Установите резиновый элемент в крепление.Пропустите оболочку троса и закрепите стопорную скобу так, чтобы внутренний трос имел небольшую слабину.Напрессуйте уплотнение внутреннего троса на оболочку троса.
