Замена жгута проводки системы SRS (1995)

Подготовка

• Выключите зажигание.
• Отсоедините отрицательный провод от аккумуляторной батареи

Снимите шумоизоляционную панель со стороны водителя

• Снимите шумоизоляцию, 3 винта.

Разъедините разъемы в передней левой части центральной консоли

• Разъедините разъем за рулевым колесом, C151 (фиолетовый) и C9 (24-штекерный, черный) в левой части центральной консоли

Снимите передние сиденья

• Отсоедините разъемы передних сидений (под передней частью каждого из сидений).
• Снимите оба передних сиденья (выверните винты крепления направляющих к полу) и уберите их

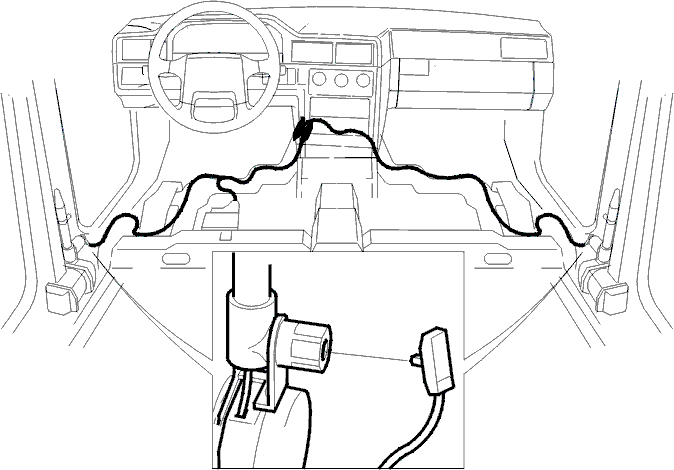

Откройте доступ к натяжителю ремня безопасности и отсоедините разъем

• Снимите внутренние панели стоек В со стороны пассажира и водителя
• Снимите накладки порогов со стороны пассажира и водителя

• Разъедините разъемы на обоих натяжителях ремней безопасности.

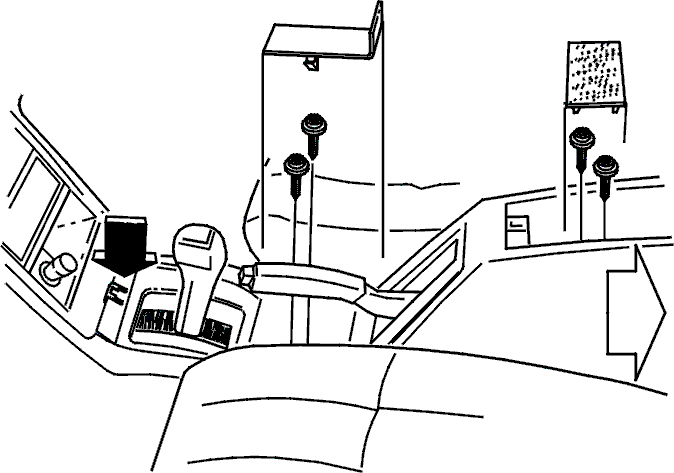

Снимите центральную консоль

• Снимите заглушку под рычагом стояночного тормоза
• Выверните четыре винта крепления центральной консоли
• Снимите скобу в передней части центральной консоли
• Потяните центральную консоль назад и снимите ее

Отсоедините разъем от модуля управления

• Отверните переднюю часть коврового покрытия слева и справа
• Отсоедините разъем от модуля управления

Примечание: Нельзя касаться контактных штырьков модуля управления. Существует опасность электростатического разряда.

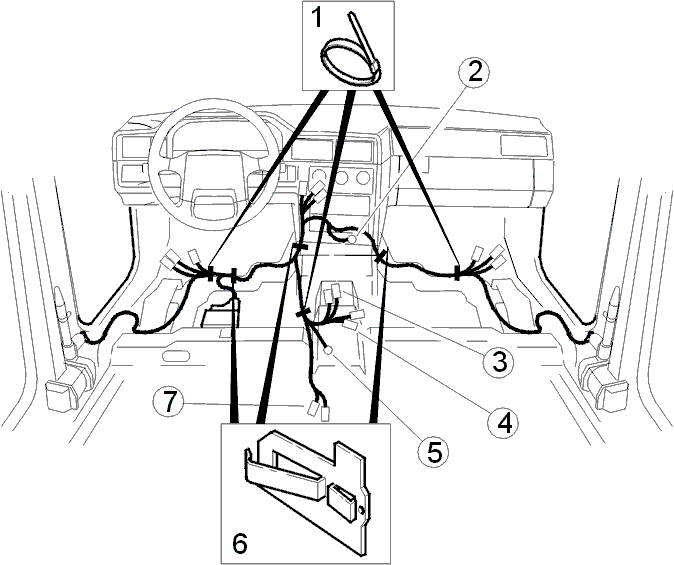

Снимите жгут проводки

• Освободите проводку от трех ленточных хомутов (1) в центральной консоли
• Отсоедините наконечник провода (2) от заднего винта на кронштейне реле (момент затяжки примерно 11 Н·м)
• Отсоедините разъемы (3) от узловой точки провода подсветки рычага переключателя передач
• Отсоедините разъем (4) от разъема стояночного тормоза
• Отсоедините наконечник провода (5) с левой стороны консоли стояночного тормоза. Один винт (момент затяжки примерно 10 Н·м)
• Отсоедините разъемы (7) от узловой точки провода подсветки пепельницы и лампы заднего ремня безопасности.
• Освободите проводку от трех скоб (6) на полу

Поставьте новый жгут проводки:

• Подсоединитевсеразъемы нового жгута проводки согласно Снимите жгут проводки В обратном порядке.
• Закрепите проводку всеми ленточными хомутами

Соедините разъемы новой проводки системы SRS в обратном порядке согласно;Отсоедините разъем от модуля управления,Откройте доступ к натяжителю ремня безопасности
и отсоедините разъем и Разъедините разъемы в передней левой части
центральной консоли:

• разъем модуля управления
• Разъемы обоих натяжителей ремней безопасности
• Разъемы за рулевым колесом, C151 (фиолетовый) и C9 (24-штекерный, черный) в левой части центральной консоли

Установите:

• Переднюю часть коврового покрытия слева и справа
• Внутренние панели стоек В со стороны пассажира и водителя и накладки порогов

• Оба передних сиденья (затяните винты крепления направляющих к полу)
• Разъемы передних сидений (под передней частью каждого из сидений)

• Центральную консоль

• Шумоизоляционную панель со стороны водителя
