Замена жгута проводки (ASC),

Метод замены жгута проводки

Отделите:

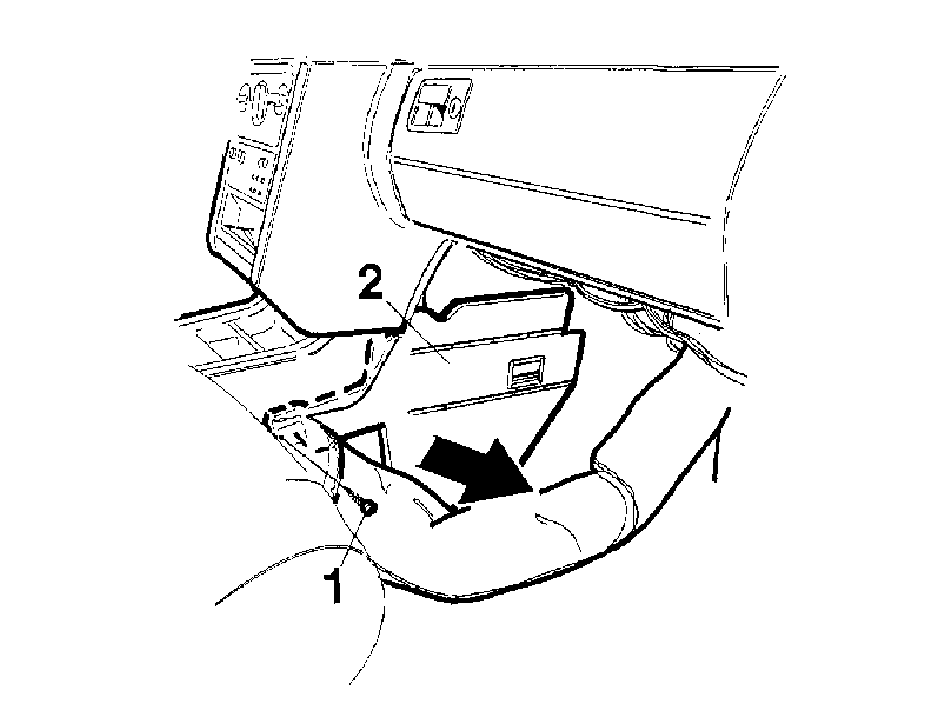

• винты (1)
• звукоизоляционную панель со стороны пассажира (2).

Отделите:

• винт (1) центральной консоли со стороны пассажира.
• пластмассовую панель.

Отверните напольное покрытие у центральной консоли.

• магнитолу с центральной консоли.
• все разъемы с тыльной стороны магнитолы.

Отделите:

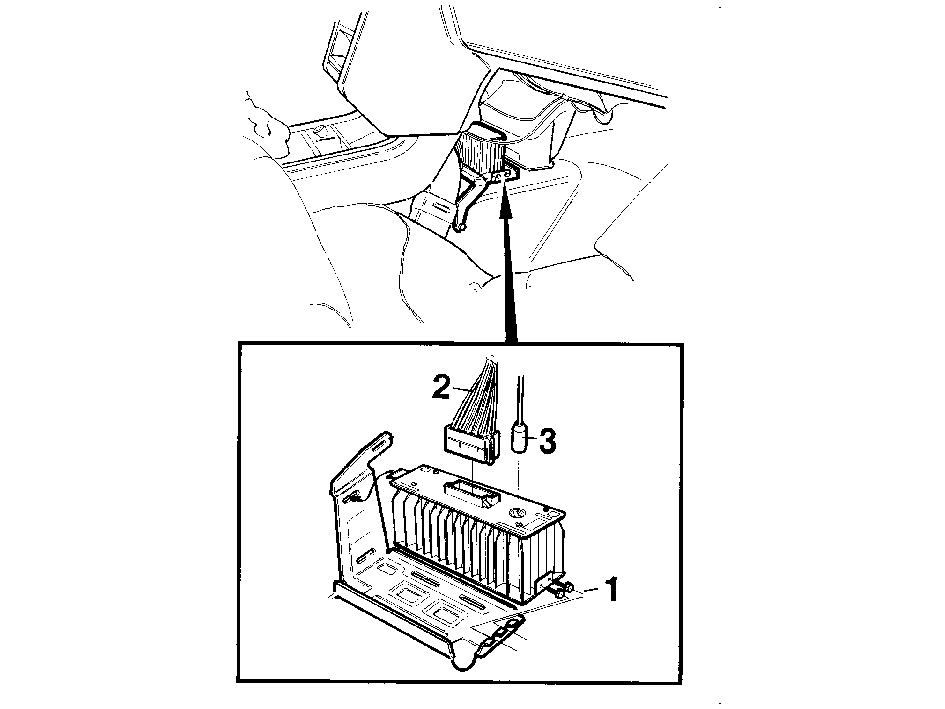

• усилитель с кронштейна, вывернув два винта (1).
• 14-штекерный разъем (2) и кабель DIN (3) от усилителя.

Отделите:

• пенорезину (1) на разъемах между жгутами проводки и автомобилем.
• Жгут проводки (2) между магнитолой и усилителем.

Запомните (зарисуйте) трассу жгута проводки. Проложите новый жгут проводки по прежней трассе.

Подсоедините:

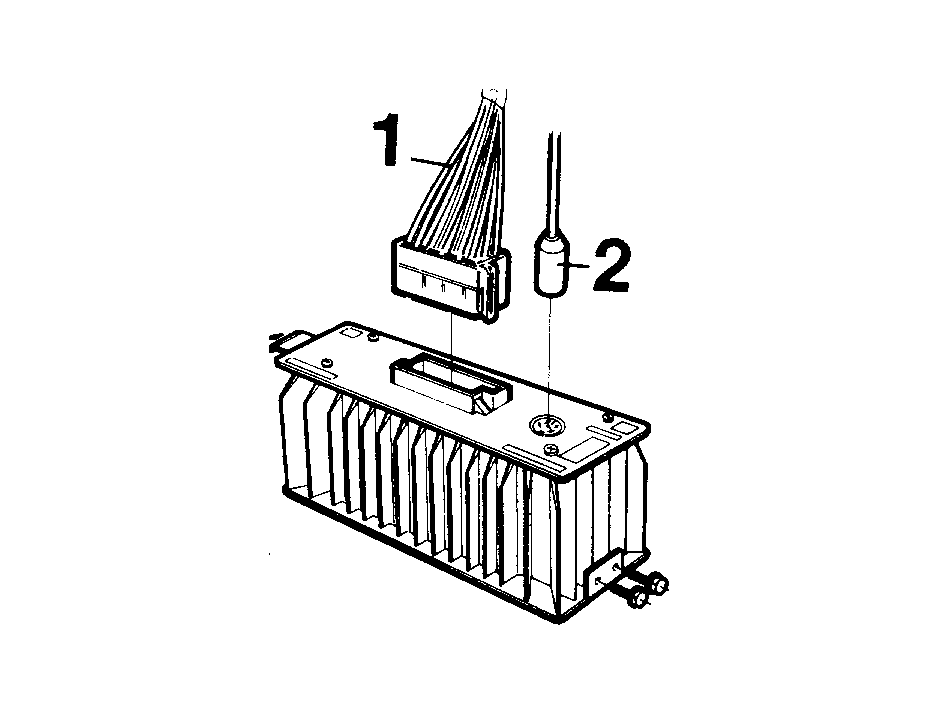

• разъем (1) нового жгута проводки и кабель DIN (2) к усилителю.

проверьте фиксацию на своем месте 14-штекерного разъема (1).

Установите:

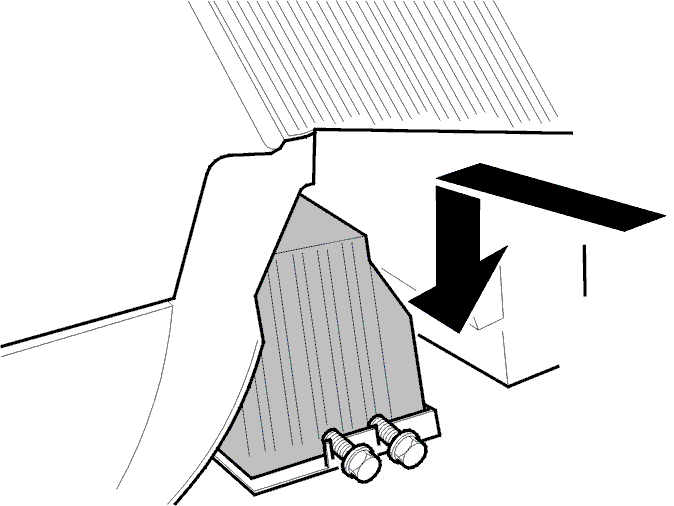

• усилитель на кронштейне и затяните винты кронштейна.

Установите:

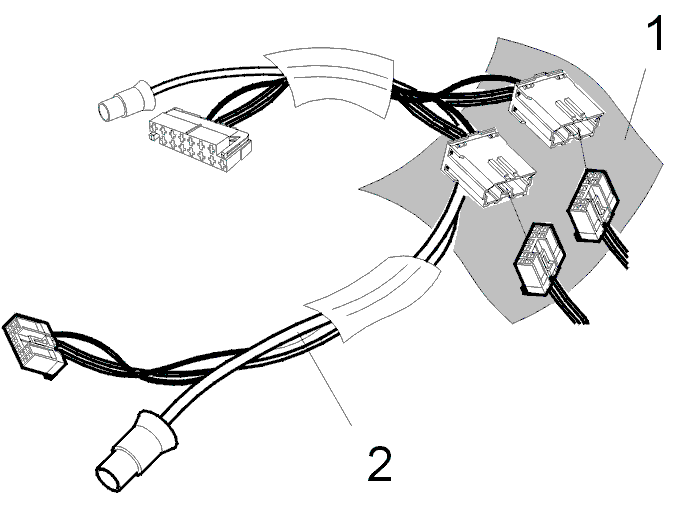

• новый жгут проводки, номер детали 9442352-2 (4x40 Вт), 6816303-9 (4x50 Вт). Проложите его в отделение для магнитолы по трассе прежнего жгута проводки.

Подсоедините в автомобиле:

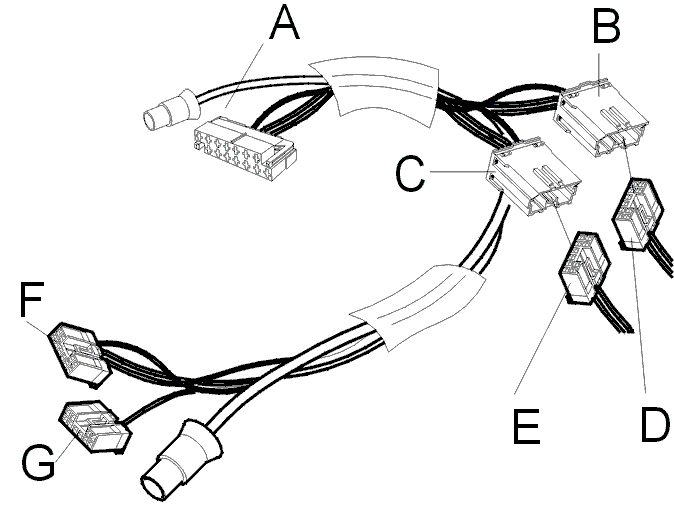

• 14-штекерный разъем (В) к разъему (С) автомобиля.
• 10-штекерный разъем (С) к разъему (Е) автомобиля.

Убедитесь, что разъемы зафиксировались.

Установите:

• пенорезину (А), номер детали 3523742-9, на разъемы для предотвращения дребезжания.

Подсоедините к магнитоле:

• 10-штекерный разъем (F).
• 14-штекерный разъем (G).
• Кабель DIN.
• Кабель антенны.
• (Кабель проигрывателя компакт-дисков).

Установите все детали обратно.

• магнитолу в центральную консоль.
• напольное покрытие у центральной консоли.
• пластмассовую панель центральной консоли со стороны пассажира.
• Звукоизолирующую панель

Введите противоугонный радиокод.

Проверка:

• Выполните дорожное испытание и проверьте функцию ASC (см. описание функции).
