Замена зажима крепления опорного крюка заднего сиденья

Начиная с автомобилей с номером шасси 032000, устанавливается новый зажим крепления (номер по каталогу 9138866-4) и опорный крюк (номер по каталогу 9138865-0) спинки, удерживающий спинку в сложенном состоянии. Новый детали заменяют соответственно зажим крепления (номера по каталогу (9138144-2 и 9138973-4) и опорный крюк (номер по каталогу 9138143-4) старой конструкции. Зажим крепления P/N 9138973-4 использовался лишь короткое время. (Иллюстрации различных типов зажимов приведены на Место расположения опорного крюка).

Так как зажим крепления ранней модели не обеспечивает надежной фиксации крюка, то должна производиться их замена крюками и зажимами крепления новой конструкции.

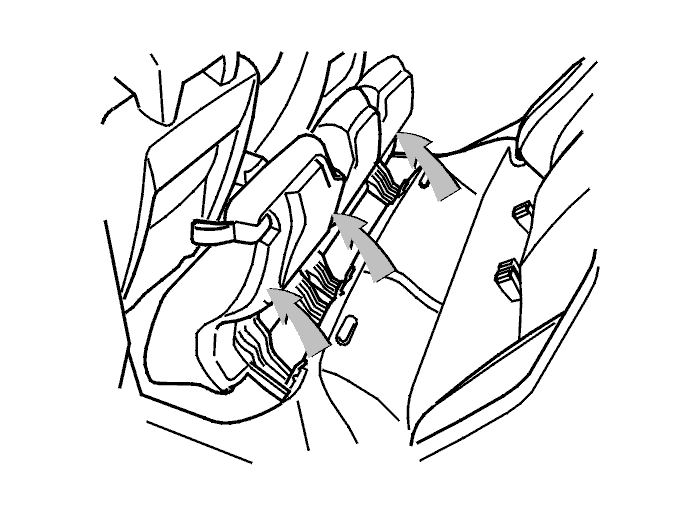

Место расположения опорного крюка

На внутренней стороне заднего сиденья находятся 3 опорных крюка.Во время ремонта заднего сиденья замените крюки и зажимы крепления старой конструкции.смотри процедуру Замена зажима крепления типа A и опорного крюка типа C -Замена зажимов крепления типа B/D и опорного крюка типа
C/E.

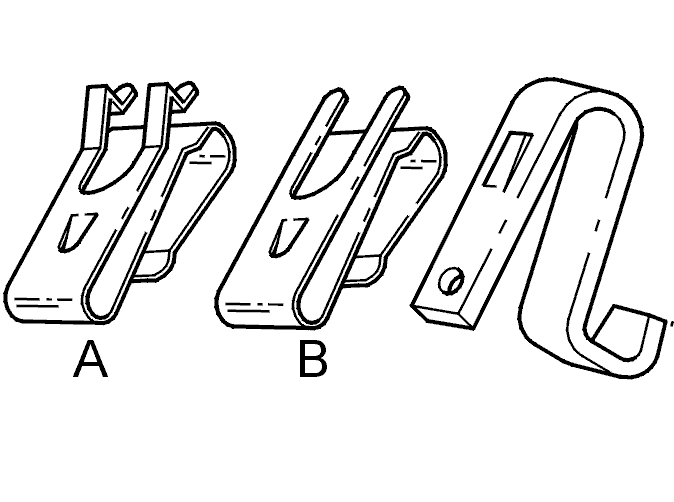

Зажимы крепления и крюки старой конструкции
A = Зажимы крепления 9138973-4 (Номера шасси 5000 - 32000)B = Зажимы крепления 9138144-2 (до номера шасси 5000, включительно)C = Крюк 9138143-4 (до номера шасси 32000, включительно)

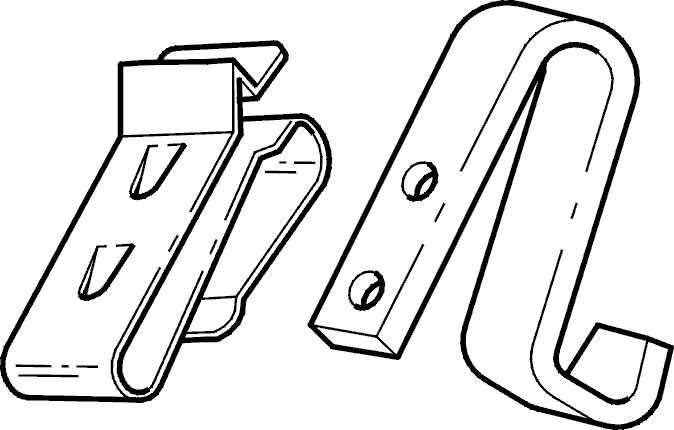

Новые зажимы крепления и крюк (от номера шасси 32000)
D = Зажимы крепления 9138866-2E = Крюк 9138865-0

Замена зажима крепления типа A и опорного крюка типа C

Крюк и зажим указанных типов могут быть сняты только с внутренней стороны опорной пластины подушки сиденья.Извлеките подушку из автомобиля, как описано в Замена подушки сиденья.

• Переверните подушку нижней частью наверх.
• Выверните упоры опорной пластины. (Смотри рисунок)
• Снимите обивку, начиная от вырезов под замки ремней безопасности. Для облегчения снимания обивки сдавите набивку подушки.
• Снимите обивку с боков и с задней части подушки.
• Заверните обивку и набивку.
• Вставьте отвертку между зажимом крепления и крюком.
• Снимите крюк, а затем и зажим.

• Установите новые зажимы и крюки вместо снятых деталей старой конструкции.

Установите обивку: сожмите набивку, установите на обивку пластмассовую ленту и вдавите ее в предназначенную для этого канавку. При возникновении трудностей во время установки вдавливание обивки производите с помощью инструмента для установки уплотнений (но не отвертку).

Замена зажимов крепления типа B/D и опорного крюка типа C/E

Может выполняться в автомобиле. Извлечения подушки из автомобиля не требуется.

• Вставьте щуп для измерения толщины между зажимом и крюком; извлеките крюк, а затем - зажим.

• Установите новые зажимы и крюки вместо снятых деталей старой конструкции.
