Замена задних фонарей, 5-дверные

Расположение ламп

По порядку сверху назначение ламп следующее:

• 1 = Фонари указателя поворота.
• 2 = Сигнал торможения
• 3 = Габаритный фонарь
• 4 = Фонарь света заднего хода
• 5 = Габаритный фонарь, а с левой стороны - противотуманный фонарь (автомобили с левосторонним управлением).

Тип лампы см. в:Лампы.

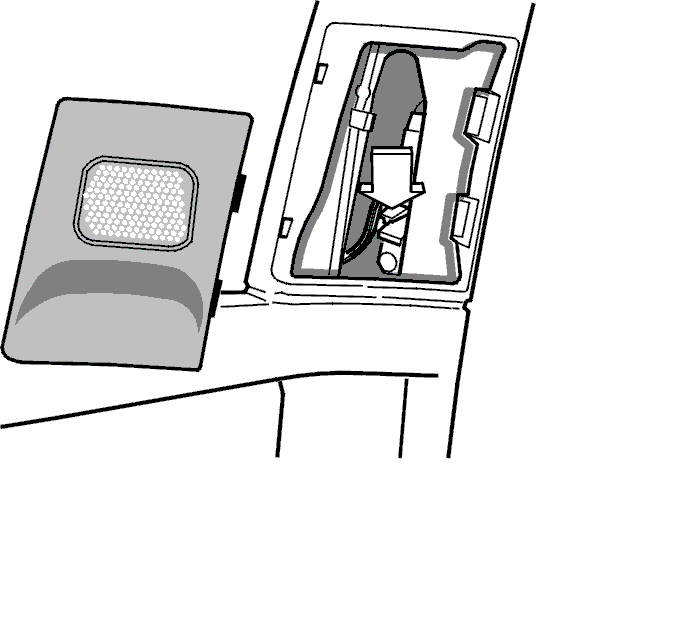

Замена верхних ламп заднего фонаря

Лампы заднего фонаря заменяются из салона автомобиля.Выключите зажигание.Откройте крышку с помощью плоской отвертки.Снимите громкоговоритель.Отожмите защелки и вытяните держатель ламп.Замените вышедшую из строя лампу.Установите в обратном порядке.

Примечание: Убедитесь, что защелки надежно зафиксировались

• Проверьте все лампы.

Замена нижних ламп заднего фонаря

Выключите зажигание.Снимите заднюю внешнюю напольную крышку.Поверните на ¼ оборота удерживающий пистон, расположенный на крышке перед задним фонарем. Снимите крышку, слегка отжав ее вниз.Отожмите две защелки и выньте держатель ламп.Замените вышедшую из строя лампу.Установите в обратном порядке.

Примечание: Убедитесь, что защелки надежно зафиксировались

• Проверьте все лампы.

Замена верхнего заднего фонаря

Задний фонарь состоит из верхнего и нижнего корпусов.

Примечание: Для снятия нижнего корпуса фонаря сначала необходимо снять верхний корпус фонаря, поскольку он перекрывает нижний.

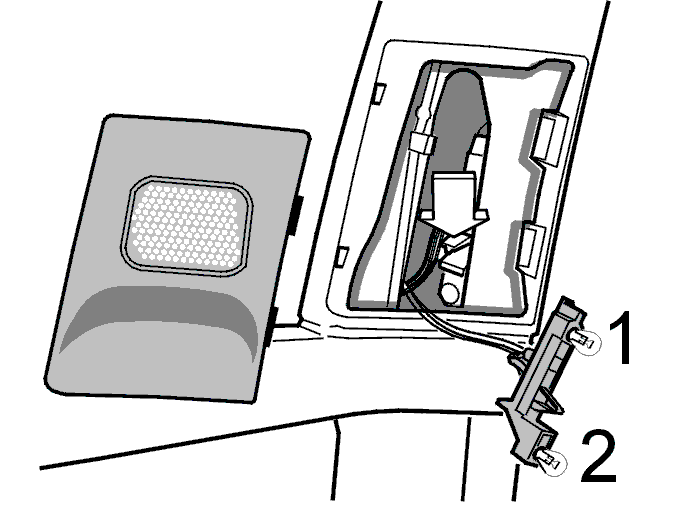

Замена верхнего заднего фонаря

Выключите зажигание.Откройте крышку с помощью плоской отвертки.Снимите громкоговоритель.Отожмите защелки и вытяните держатель ламп.Отверните две гайки крепления заднего фонаря. Используйте длинную головку.Отсоедините разъем.Снимите задний фонарь и очистите поверхности сопряжения на кузове.Поставьте новый задний фонарь.Соедините разъем и поставьте крышку.Проверьте установку.

Замена нижнего заднего фонаря

Выключите зажигание.

Снимите:

• верхний задний фонарь согласно операциям Замена верхнего заднего фонаря.
• напольную крышку и крышку перед нижним задним фонарем согласно операции Замена нижних ламп заднего фонаря.

Отожмите две защелки и выньте держатель ламп.

Замена нижнего заднего фонаря

Отведите вверх напольную крышку и выверните винты крепления панели облицовки порога.Снимите панели и отверните гайки крепления заднего фонаря с помощью длинной головки.

Замена нижнего заднего фонаря

Снимите задний фонарь и очистите поверхности сопряжения на кузове.

Установите:

• новый задний фонарь.
• разъем и остальные компоненты.

Проверьте подгонку нижнего и верхнего корпуса фонаря относительно кузова.
