Замена задней спиральной пружины (2)

Спинка заднего сиденья

• Сложите соответствующую спинку сиденья вперед.

Открытие доступа к верхним креплениям амортизатора

Модели с кузовом типа "универсал"

• Отогните вверх передний люк пола
• Снимите боковые люки пола
• Вывинтите винты из переднего люка пола
• Потяните люк назад, чтобы освободить его из креплений на переднем крае
• Снимите крышку.

Модели с кузовом типа "седан"

• Снимите ковровое покрытие багажного отсека
• Снимите боковую панель на переднем крае
• Отогните боковую панель назад.

Верхнее крепление амортизатора

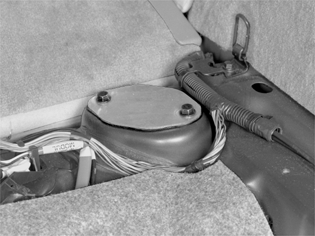

Крышка верхнего крепления амортизатора

• Снимите крышку верхнего крепления амортизатора.

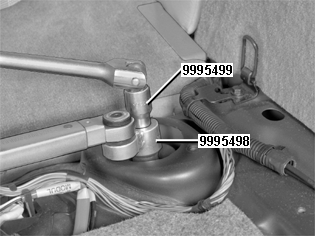

Верхнее крепление амортизатора

• Снимите гайку верхнего крепления амортизатора.

Специальные инструменты:

• 🔧 HYLSA (MUTTER-STÖTDÄMPARE/BAK) P800, насадка для стандартных амортизаторов
• 🔧 NYCKEL ÖVRE TAPP BAKRE STÖTDÄMPARE, ключ для стандартных амортизаторов
• 🔧 HYLSA ÖVRE MUTTER BAKRE STÖTDÄMPARE, насадка для амортизаторов Nivomat
• 🔧 NYCKEL ÖVRE TAPP BAKRE STÖTDÄMPARE, ключ для амортизаторов Nivomat.

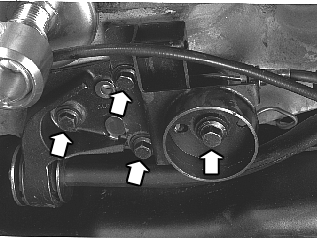

Заднее гнездо для поддомкрачивания и крепление рычага управления

Подготовка:

• Поднимите автомобиль
• Снимите заднее колесо на соответствующей стороне
• Ослабьте заднее гнездо для поддомкрачивания
• Выверните 3 винта из бокового звена. Это делается для того, чтобы отсоединить крепление рычага управления
• Надавите на гнездо для поддомкрачивания в направлении назад так, чтобы оно прошло рычаг управления.

Осторожно: Не повредите тормозную трубку.

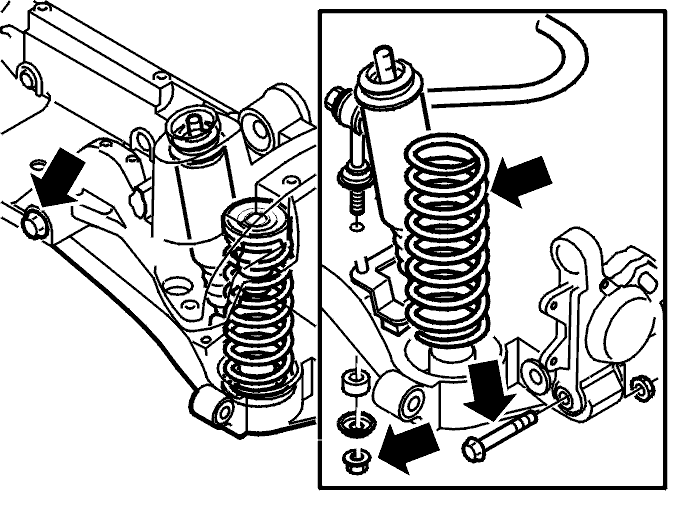

Пружина

Только модели с кузовом типа "универсал":
Снимите гайку крепления звена стабилизатора поперечной устойчивости.

Модели с кузовом типа "универсал" и "седан":

• Ослабьте гайку внутреннего крепления продольного рычага на 2 оборота
• Снимите гайку внешнего крепления продольного рычага
• Выбейте винт.

Примечание: Винт заблокирован шпонками. Винт нельзя повернуть.
- Потяните продольный рычаг вниз.

Снимите:

• пружину
• гнездо пружины
• ограничитель прогиба.

Очистите гнездо пружины.

Пружина

Отогните рычаг управления вниз.

Установите:

• ограничитель прогиба
• гнездо пружины
• пружину.

Установка натяжного устройства

• Установите длинный винт натяжного устройства на крепление
• Установите крепление 🔧 FÄSTE (BAKAXEL/ANVÄNDS MED -5659) 800 AWD на балку заднего моста.

Примечание: Убедитесь, что сопрягаемые поверхности на заднем мосту чистые в том месте, где будет установлен инструмент.
- Привинтите натяжное устройство 🔧 SPÄNNOK (BAKAXEL/ANVÄNDS MED -5660) 800 AWD на место. Используйте длинный винт.

Установка внешнего крепления рычага управления

• Примечание: > Ролики должны соприкасаться с рычагами управления с обеих сторон.

• Прижмите рычаг управления вверх при помощи натяжного устройства так, чтобы можно было установить винт внешнего крепления на рычаге управления. (Пока не затягивайте гайку)

Примечание: Не вдавливайте винт настолько, что шлицы окажутся во втулке.

Примечание: Убедитесь, что звено стабилизатора поперечной устойчивости правильно расположено.

Установка гнезда для поддомкрачивания

• Примечание: > Используйте новый винт.

• Отрегулируйте натяжное устройство таким образом, чтобы можно было установить крепление для бокового звена
• Установите гнездо для поддомкрачивания. (Пока не затягивайте винт).

Затяжка

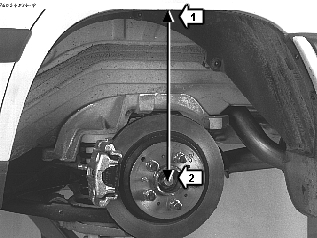

Нормальное положение

• Задняя подвеска находится в нормальном положении, когда расстояние от края крыла (1) до центра колеса (2) составляет 381 мм
• Вбейте винт внешнего крепления рычага управления так, чтобы шлицы достигали втулки.

Затяните:

• Внешнее и внутреннее крепление рычага управления. Затяните до 80 Н·м
• Винт бокового звена. Затяните до 65 Н·м.Дозатяните на угол 60°.

Примечание: Используйте 3 новых винта.
- Крепление гнезда для поддомкрачивания. Затяните до 105 Н·м.Дозатяните на угол 90°.

• Отрегулируйте натяжное устройство до нормального положения.

Установка звена стабилизатора поперечной устойчивости и верхнего крепления амортизатора

Звено стабилизатора поперечной устойчивости

• Снимите гайку на креплении звена стабилизатора поперечной устойчивости. Затяните до 30 Н·м
• Снимите натяжное устройство.

Верхнее крепление амортизатора

• Установите колесо. Затяните до 110 Н·м
• Полностью опустите автомобиль
• Установите шайбу и гайку на верхнее крепление амортизатора.

Затяните гайку:

• для стандартных амортизаторов. Затяните до 40 Н·м
• для амортизаторов Nivomat с гайками M12. Затяните до 40 Н·м
• для амортизаторов Nivomat с гайкой M10. Затяните до 20 Н·м. Дозатяните на угол90º.

Специальные инструменты:

• 🔧 HYLSA (MUTTER-STÖTDÄMPARE/BAK) P800, насадка для стандартных амортизаторов
• 🔧 NYCKEL ÖVRE TAPP BAKRE STÖTDÄMPARE, ключ для стандартных амортизаторов
• 🔧 HYLSA ÖVRE MUTTER BAKRE STÖTDÄMPARE, насадка для амортизаторов Nivomat
• 🔧 NYCKEL ÖVRE TAPP BAKRE STÖTDÄMPARE, ключ для амортизаторов Nivomat
• 🔧 VINKELMÄTARE, угломер.

Крышка на креплениях амортизаторов

• Установите крышку на верхнее крепление амортизатора
• Затяните до 25 Н·м.

Снова соберите багажный отсек

Модели с кузовом типа "универсал"

• Выровняйте крепления люка пола на переднем крае
• Установите винты на заднем крае
• Выровняйте люк по заднему люку пола. Затяните винты.

Модели с кузовом типа "седан"

• Закрепите боковую панель
• Установите на место ковровое покрытие в багажном отсеке.

Установите в прежнее положение спинку сиденья

• Поднимите спинку сиденья.
