Замена задней пружины/амортизатора

Вывинтите передние винты люка пола. Потяните люк назад для освобождения его из передних креплений. Снимите люк

Поднимите заднюю подвеску, чтобы колеса оторвались от земли

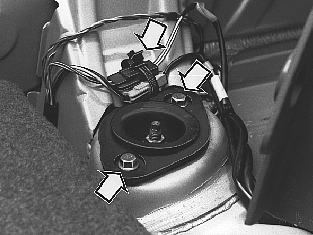

Вывинтите два верхних винта крепления амортизатора

Осторожно: При вывинченных болтах пружины не должна быть нагружены.

Поднимите автомобиль

Надавите вверх продольный рычаг с целью разгрузки амортизатора

Используйте передвижной домкрат. Установите его в выемку для винта крепления пружины.

Отсоедините амортизатор от нижней опоры. Отделите амортизатор от шейки вала и опустите продольный рычаг

Опустите автомобиль и извлеките амортизатор с верхним креплением

Снимите верхнее крепление амортизатора

Проверьте втулку крепления на наличие износа и повреждений. При необходимости замените.

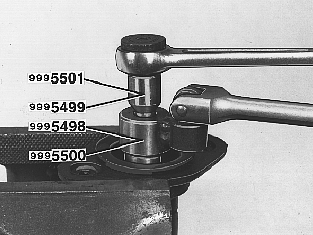

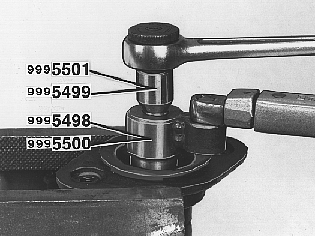

Используйте насадку 🔧 HYLSA (MUTTER-STÖTDÄMPARE/BAK) P800и гаечный ключ 🔧 NYCKEL ÖVRE TAPP BAKRE STÖTDÄMPARE для стандартных амортизаторов. Для амортизаторов системы Nivomat используйте насадку 🔧 HYLSA ÖVRE MUTTER BAKRE STÖTDÄMPAREи гаечный ключ 🔧 NYCKEL ÖVRE TAPP BAKRE STÖTDÄMPARE.

Установите крепления на новый амортизатор

Используйте новую гайку

Затяните гайку:

• для амортизаторов до 40 Н·м
• амортизатор системы Nivomat и гайку M12 до 40 Н·м
• амортизатор системы Nivomat и гайку M10 до 20 Н·м. Доверните на угол 90°.

Используйте инструменты, описанные в предыдущем разделе, а также транспортир🔧 VINKELMÄTARE.

Установите заново амортизаторы в автомобиль

Заверните крепежные винты на несколько оборотов.

Осторожно: Если производится только замена амортизатора продолжите Замена амортизатора (5 дверей).

Снимите:

• гайку крепления пружины
• пружину с автомобиля.

Переставьте на новую пружину резиновое промежуточное кольцо, вспомогательную пружину и нижнее крепление

Установите новую пружину

Найдите конец пружины в углублении продольного рычага, и направляющий штифт шайбы крепления в отверстии на продольном рычаге.

Поставьте новую гайку на шайбу крепления. Затяните до 40 Н·м.

Установите передвижной домкрат под продольным рычагом и поднимите вверх

Установите амортизатор на нижнее крепление

Осторожно: Проверьте правильность установки пружины на верхней чашке пружины.

Затяните гайку амортизатора до 80 Н·м.

Затяните винты верхнего крепления амортизатора до 25 Н·м

Установите заново:

• передний край панелей с зажимами
• защелки спинки сидения. Используйте герметик для резьб. Затяните до 20 Н·м
• накладку и ковровое покрытие багажного отсека.

Выровняйте передний край люка пола. Завинтите винты заднего края. Выровняйте люк по заднему люку пола и затяните винты
