Замена задней пружины и амортизатора (2003, 2004)

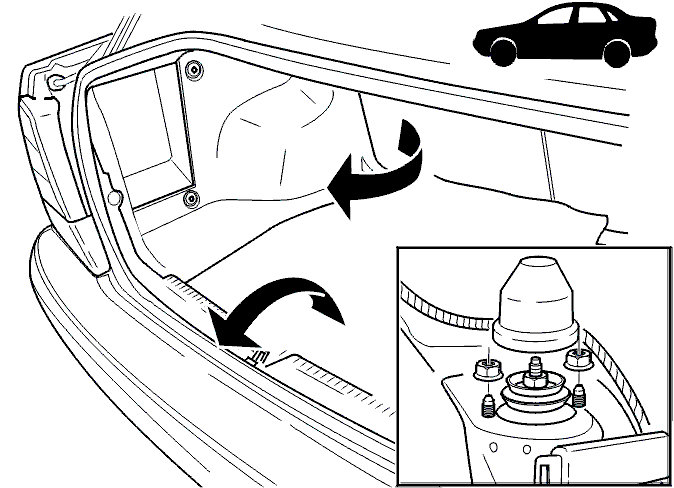

Ослабьте верхнюю секцию заднего амортизатора

Снимите:

• боковую панель, см.Снятие и установка боковых панелей в багажном отсеке, S40
• изоляцию
• защитную крышку
• две гайки.

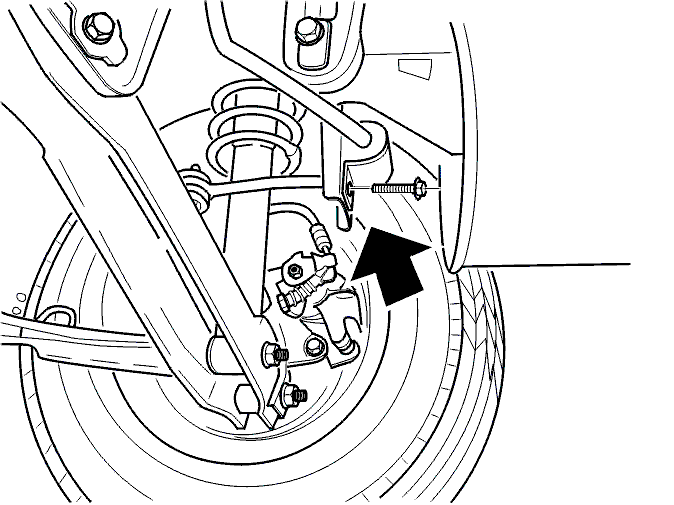

Снимите крепление стабилизатора поперечной устойчивости

Снимите задние крепления стабилизатора поперечной устойчивости на левой и правой сторонах.

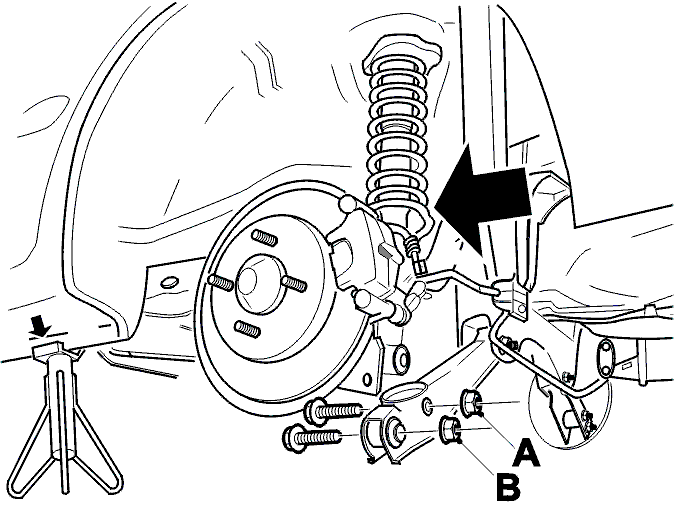

Снимите задний амортизатор

Поднимите автомобиль так, чтобы колеса не касались земли.

Снимите:

• колесо
• крепежную гайку (А) амортизатора и гайку (В) продольного рычага
• винт продольного рычага. Если необходимо, поддерживайте нижний рычаг управления
• винт амортизатора. Снимите амортизатор.

Сожмите пружину

Сожмите пружину. Используйте пружинные зажимы🔧 SPÄNNVERKTYG.Установите пружинные зажимы точно один напротив другого.Зажимы должны захватить как можно больше витков.Поочередно затягивайте пружинные зажимы, пока пружина не ослабится.

Примечание: Пружинные зажимы всегда должны ослабляться или затягиваться поочередно.

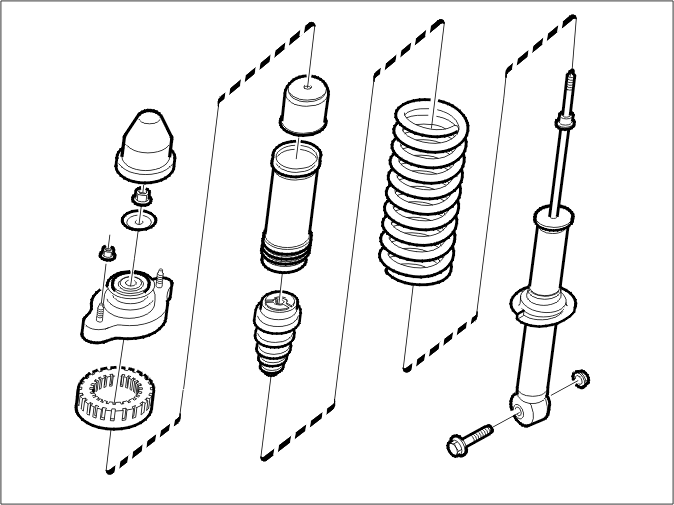

Разберите амортизатор

Снимите гайку амортизатора.Снимите кольцо, верхнюю крышку пружины, резиновый элемент и пружину.Проверьте компоненты на наличие износа и повреждений.

Установите заново спиральную пружину

Осторожно снимите нагрузку с пружины. Расположите инструмент🔧 SPÄNNVERKTYGна новой пружине.

Установите пружинные зажимы точно один напротив другого.

Зажимы должны захватить как можно больше витков.

Затяните пружинные зажимы поочередно.

Соберите амортизатор

Вытяните поршневой шток из амортизатора как можно дальше.Установите пружину и резиновый элемент.Расположите крышку пружины. Убедитесь, что она расположена параллельно креплению амортизатора (максимальное допустимое отклонение составляет 3°).Убедитесь, что концы пружины находятся полностью внутри стаканов пружины.Расположите кольцо. Установите новую гайку.Затяните до25 Н·м.

Проверьте амортизатор

Снимите пружинные стяжки. Убедитесь, что силиконовое уплотнение не повреждено.

Осторожно: Поврежденное силиконовое уплотнение (А) может вызвать утечку!

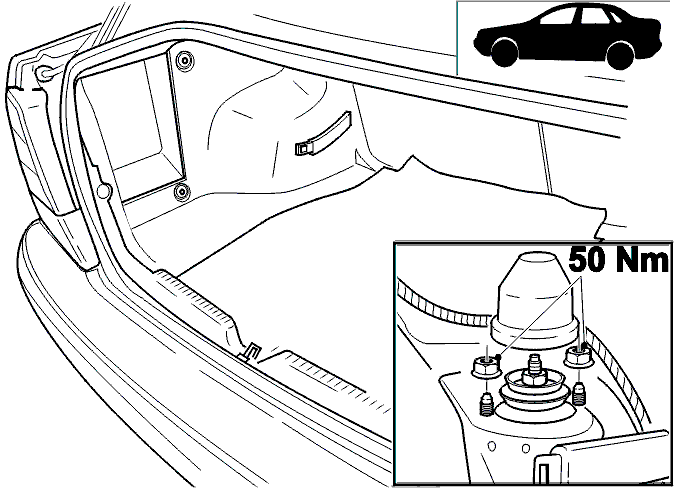

Установите верхнюю секцию заднего амортизатора

Расположите амортизатор. Убедитесь, что конецнижней спирали обращен по направлению к задней части автомобиля.Установите верхние гайки амортизатора. Затяните до50 Н·м. Используйте новые гайки.Установите защитный колпачок. Установите заново все снятые компоненты. См.Снятие и установка боковых панелей в багажном отсеке, S40.

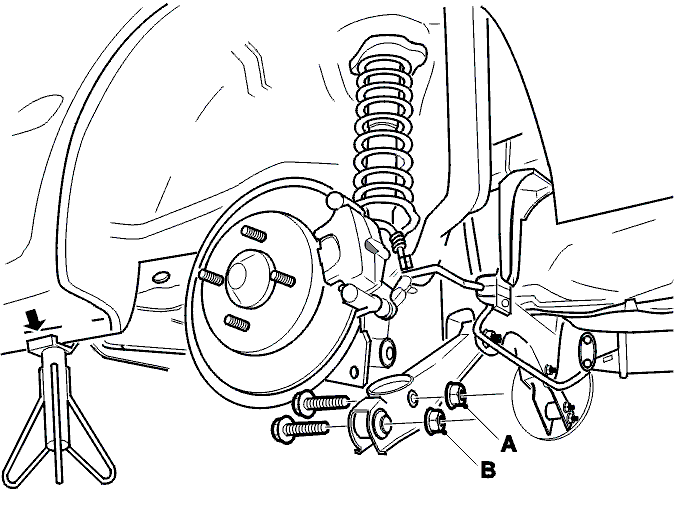

Установите нижнюю секцию заднего амортизатора

Примечание: Убедитесь, что конец самой нижней пружины обращен по направлению к задней части автомобиля.

Установите винт в нижний рычаг управления.Прижмите все крепление целиком вниз.Установите винт в амортизатор.Затяните гайки (А и B). Используйте новые гайки.

Установите колесо

Убедитесь, что сопрягаемые поверхности тормозного диска и обода колеса чистые. Смажьте центральную направляющую ступицы монтажной пастой номер1161397. Установите колесо. Затяните гайки не до конца.Затем затяните по диагонали. Затяните до110 Н·м.Если используется торцевой гаечный ключ, нужно применять накидную головку🔧 MOMENTHYLSA 21 MM S/V40 (BLÅ/VIT) ERSÄTTER 9512661.Дозатяните гайки рукой.

Осторожно: Правильные моменты затяжки и затягивание по диагонали важны для предупреждения возникновения напряжений в тормозном диске.

Установите колпак ступицы.

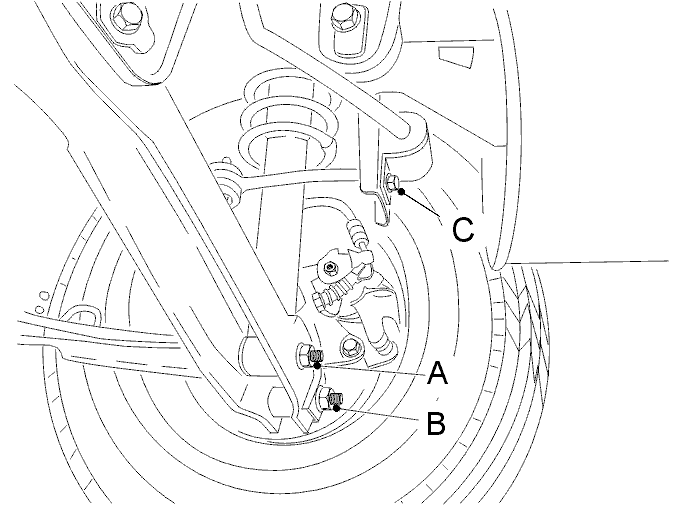

Затяните нижний рычаг управления

Снимите опору и покачайте автомобиль несколько раз.Закрепите стабилизатор поперечной устойчивости.

Затяните:

• винт С. Затяните до25 Н·м
• винт В на продольном рычаге. Затяните до90 Н·м
• винт А на амортизаторе. Затяните до90 Н·м.
