Замена задней пружины / амортизатора

Подготовка, амортизатор

Снимите:

• заднее сиденье. Задние сиденья Раздел 8(82-86, 88) Внутренняя отделка, внешняя часть, C70 с откидным верхом.

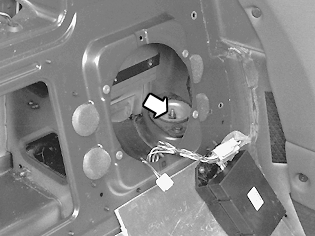

• 4 винта громкоговорителя. Снимите громкоговоритель.
• 3 винта распределительного фильтра и выдавите зажим разъема. Выньте проводку и распределительный фильтр сквозь отверстие для громкоговорителя.
• вещевую полку. Вещевая полка Раздел 8(82-86, 88) Внутренняя отделка, внешняя часть, C70 с откидным верхом.

Инструменты для верхнего крепления амортизатора

Используйте насадку 🔧 HYLSA (MUTTER-STÖTDÄMPARE/BAK) P800 и гаечный ключ 🔧 NYCKEL ÖVRE TAPP BAKRE STÖTDÄMPARE для стандартных амортизаторов. Для амортизаторов системы Nivomat используйте насадку 🔧 HYLSA ÖVRE MUTTER BAKRE STÖTDÄMPAREи гаечный ключ 🔧 NYCKEL ÖVRE TAPP BAKRE STÖTDÄMPARE.

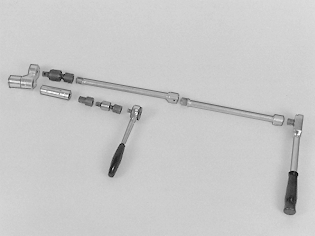

Соберите инструменты:

• 1. Храповик 1/2”, 2 длинных удлиняющих стержня с креплением 1/2”, гайковерт с электроприводом 1/2” + специальный инструмент для амортизатора.
• 1. Храповик 3/8”, гайковерт с электроприводом 3/8” и адаптер 3/8” -1/2”.

Снятие верхнего крепления амортизатора

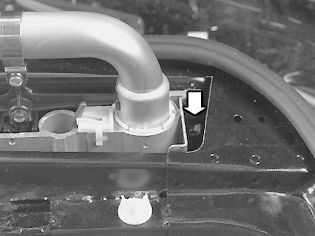

Введите инструменты (1) между кассетой перекладины опрокидывания и кузовом.Упор с инструментами (2) через отверстие для громкоговорителя.

Снимите:

• гайку верхнего крепления амортизатора.

Проверьте втулку крепления на наличие износа и повреждений. Если необходимо, замените.

Снятие нижнего крепления амортизатора

Поднимите автомобиль.Надавите вверх продольный рычаг с тем, чтобы снять нагрузку с амортизатора.Используйте передвижной домкрат. Установите его на выемку для винта крепления пружины.

Снимите:

• винт нижнего крепления амортизатора.
• амортизатор с шейки вала.

Примечание: Если производится только замена пружины, перейдите к Снятие пружины

Замените амортизатор.

Примечание: Если производится только замена амортизатора, перейдите к Установка амортизатора

Снятие пружины

Снимите:

• гайку крепления пружины.
• пружину с автомобиля.

Переставьте на новую пружину резиновую пружинную распорку, вспомогательную пружину и нижнее крепление.

Примечание: Если производится только замена пружины, перейдите к Установка пружины

Установка пружины

Установите:

• новую пружину.
• новую гайку шайбы крепления.

Установите конец пружины на штампованную часть продольного рычага. Установите направляющий штифт шайбы крепления в отверстие на продольном рычаге.Затяните гайку шайбы крепления до 40 Н·м.

Примечание: Если производится только замена пружины, перейдите к Установка нижнего крепления
амортизатора

Установка верхнего крепления амортизатора

Примечание: Для установки амортизатора в верхнее крепление амортизатора необходимо два человека.

Введите новый амортизатор в верхнее крепление. Закрепите гайку.

Примечание: Прежде чем затянуть гайку, установите нижнее крепление амортизатора.

Установка нижнего крепления амортизатора

Расположите передвижной домкрат под продольным рычагом и поднимите вверх.

Примечание: Убедитесь, что пружина установлена правильно на верхнем гнезде пружины.

Установите:

• винт амортизатора. Затяните до 80 Н·м.

Снимите передвижной домкрат и опустите автомобиль.

Установка верхнего крепления амортизатора (продолжение)

Затяните гайку:

• амортизатора до 40 Н·м
• амортизаторов Nivomat и гайку M12 до 40 Н·м
• амортизатора Nivomat и гайку M10 до 20 Н·м. Дозатяните на угол 90°.

Используйте тот же инструмент, как для Инструменты для верхнего
крепления амортизатора и транспортир 🔧 VINKELMÄTARE.

Окончание работы с амортизаторами

Установите:

• вещевую полку. Вещевая полка Раздел 8(82-86, 88) Внутренняя отделка, внешняя часть, C70 с откидным верхом.
• 3 винта распределительного фильтра. Вдавите зажим на разъем.
• громкоговоритель и винты
• заднее сиденье. Задние сиденья Раздел 8(82-86, 88) Внутренняя отделка, внешняя часть, C70 с откидным верхом.
