Замена заднего бокового стекла, 5-дверный кузов

Меры предосторожности и правила пользования клеящим пистолетом смотри в Полиуретановый клей и Комплект полиуретанового клея для приклеивания стекла (2-K)Нанесение полиуретанового клея на кромку кузоваВклеивание стекла полиуретановым клеем, время отверждения клея.

Начните с демонтажа рычага стеклоочистителя/стеклоочистителя

Снимите молдинги

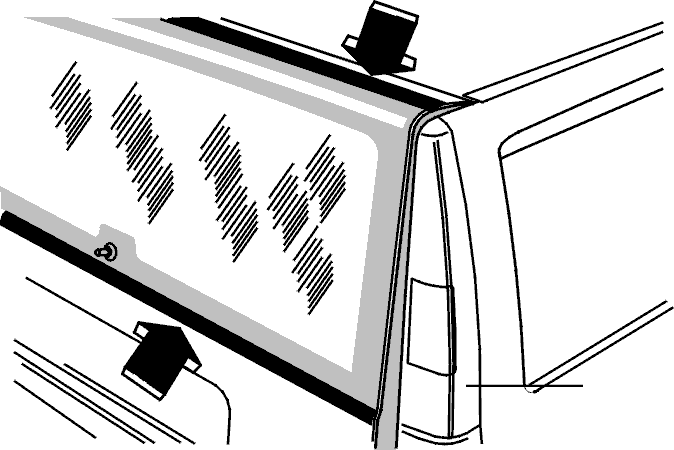

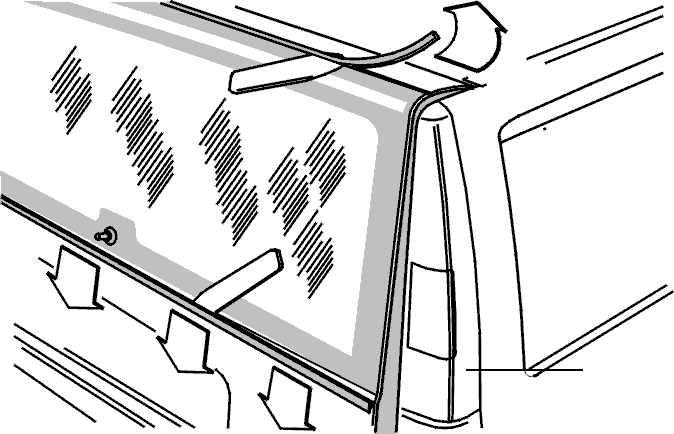

Молдинг верхней кромки заднего ветрового стекла: Приподнимите конец уплотнения (с помощью инструмента для работы с уплотнениями) и извлеките уплотнение. Аналогичным способом снимите уплотнение нижней части заднего ветрового стекла. Выбросите уплотнение.

Снимите панель, находящуюся вокруг дверного проема

Сильно нажмите в направлении стрелки (A) и осторожно извлеките панель с помощью широкого зубила (15-20 мм) или аналогичного инструмента.Снимите панель.

Снимите кожух фонаря стоп-сигнала высокого уровня

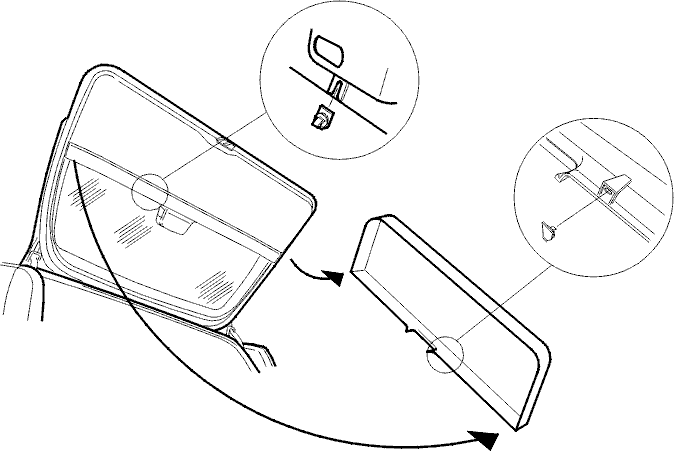

Возьмитесь за кожух двумя руками и покачивайте его вперед- назад до освобождения фиксаторов. Снимите кожух.

Снимите фонарь стоп-сигнала высокого уровня

Отсоедините разъем.Согните вниз пружинные зажимы и снимите фонарь стоп-сигнала.

Установите картон для защиты

Зажмите между обеими сторонами верхней и нижней панели кусок картона (пригоден картон, идущий на изготовление коробок для тортов) размеромпримерно 18 x 10 см. Это обеспечит защиту верхней панели при дальнейшем демонтаже нижней панели.

Снимите нижнюю панель

Снимите нижнюю панель, захватив ее пальцами между резиновой полосой и панелью, тяните панель назад - вниз до освобождения защелок крепления. Отсоедините панель вдоль всей нижней кромки

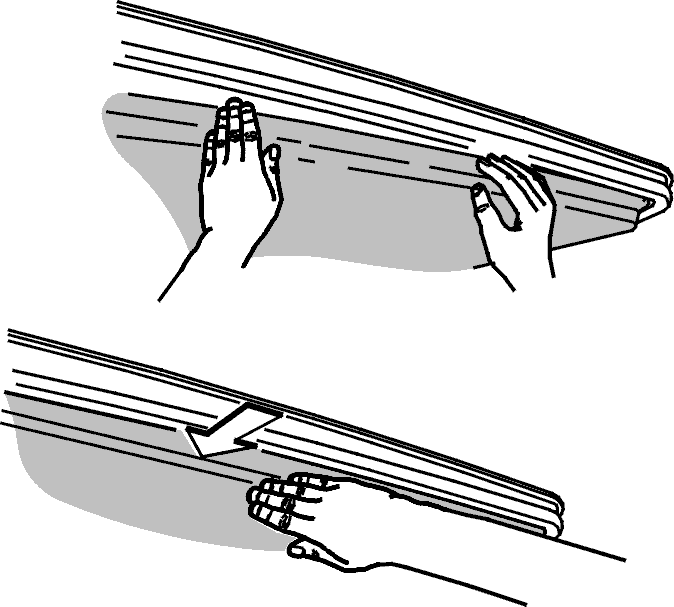

Отогните нижнюю кромку панели вниз - от задней двери. Постукивайте руками по обеим сторонам нижней кромке панели в прямом направлении до тех пор, пока она не освободиться полностью. Извлеките панель. (Именно в этот момент пригодится картонка, установленная между панелями). Выходящая наружу нижняя панель может поцарапать верхнюю панель.

Снимите верхнюю панель

Снимите панель, располагающуюся вокруг заднего ветрового стекла. Возьмитесь за один из концов панели и извлеките его наружу, после этого тяните ее в продольном направлении внутрь и наружу (от ветрового стекла). Извлеките всю панель.

Форсунка омывателя

Отсоедините шланг форсунки омывателя.Отсоедините шланг форсунки, отжав сторону находящийся внутри зажим. Вытолкните форсунку омывателя наружу. Закрепите зажим и форсунку.

Узел стеклоочистителя

Отсоедините и снимите узел стеклоочистителя (3 винта)Отсоедините разъем.Закрепите втулку в резиновой прокладке в ветровом стекле. Оставьте резиновую втулку. (В качестве альтернативного варианта, втулку можно оставить на оси снимаемого блока стеклоочистителя)

Заднее ветровое стекло с обогревом

Снимите с разъемов фиксаторы и отсоедините разъемы (с обеих сторон).

Закройте окрашенные поверхности

Наклейте на раму задней двери армированную пленку: на нижнюю и верхнюю кромки стекла - для защиты лакокрасочного покрытия при вырезании ветрового стекла проволокой.

Вырежьте ветровой стекло

Возьмите из ремонтного комплекта рояльную проволоку (или рояльную проволоку диаметром 0,5 мм). С помощью щипцов с изогнутыми длинными губками протащите проволоку через слой полиуретанового клея (из машины наружу). Начните на середине боковой стороны стекла.Закрепите ручку на наружной части проволоки; на другом конце проволоки закрепите держатель.

Примечание: Если ветровое стекло разбито выбейте как можно большую часть стекла так, чтобы осталась только та часть стекла, которая приклеена к полиуретановому клеевому шву. После этого срубите остатки полиуретанового шва зубилом. Оставьте на двери слой клея толщинойоколо 1 mm. Во время работы используйте защитные очки и перчатки!

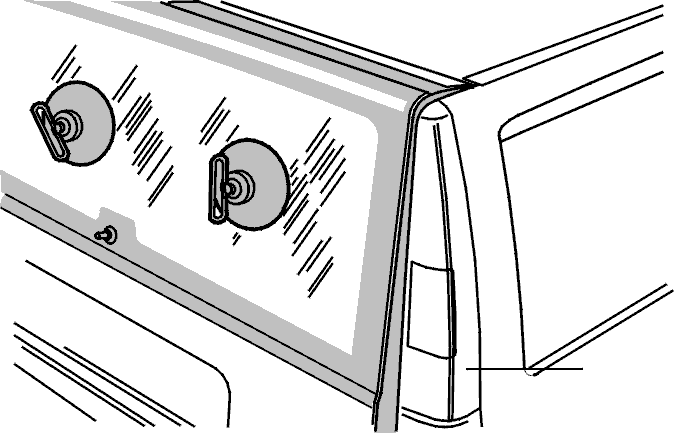

Установите на наружную сторону ветрового стекла две присоски с ручками

Теперь необходимы два человека для вырезания ветрового стекла.Один человек располагается в багажном отсеке. Закройте дверь, установив замок в первое положение. Протащите в автомобиль часть длины проволоки. Держите конец держателя как можно ближе к кромке клеевого шва (проволока должна находиться в натянутом состоянии).Тяните ручку на наружном конце проволоки с равномерным постоянным усилием. Остановитесь и передвиньте вперед держатель, находящийся внутри автомобиля. Все время сохраняйте рояльную проволоку в натянутом состоянии.

В углу:
Пилите проволокой короткими движениями так, чтобы держатель находился вблизи клеевого шва. Удерживайте проволоку в натянутом положении.Следите за тем, чтобы не повредить лакокрасочное покрытие.

Снимите ветровое стекло
После того, как останется удалить всего несколько (около 2) дециметров клеевого шва, возьмитесь за присоску, установленную на ветровом стекле. Разрежьте оставшийся клеевой шов и снимите ветровое стекло.

Слой старого полиуретанового клея на двери

С помощью зубила шириной 15 - 20 мм срежьте старый полиуретановый клей до толщины примерно 1 мм. Очистите клеевой шов смывкой "Cleaner H" (черная винтовая крышка).Убедитесь, что на лакокрасочном покрытии отсутствуют видимые повреждения. Если необходимо, подкрасьте поврежденное покрытие

Примечание: Не затягивайте с вклеиванием нового ветрового стекла после снятия старого. Если после извлечения ветрового стекла автомобиль стоял в течение примерно двух суток, то перед вклеиванием нового ветрового стекла необходимо полностью срубить остаток старого клеевого слоя, причем эта работа должна быть выполнена в течение одного часа или быстрее. Если же автомобиль простоял около двух дней после полного удаления клеевого шва, то перед вклеиванием нового ветрового стекла проведите повторную активацию поверхности, обработав ее активатором "PUR/RIM" (синяя винтовая крышка).

Если проводилось полное удаление клеевого слоя или подкрашивание поврежденных участков поверхности, то первоначально эти поверхности необходимо обработать эмалевой грунтовкой, номер по каталогу 1161386-6 (красная винтовая крышка). Эмалевая грунтовка не входит в комплект для склеивания.

Примечание: Эмалевая грунтовка ни в коем случае не должна наноситься на старый слой полиуретанового клея!

Снимите маскировочную ленту, приклеенную на заднюю дверь.Установите 2 новых прокладки на молдинг, проходящий вдоль верхней кромки задней двери, на расстоянии около 5 см от наружной кромки двери. Установите одну прокладку в середине нижней кромки оконного проема.

Новое ветровое стекло
Обработайте склеиваемую поверхность нового ветрового стекла активатором (желтая винтовая крышка). Примерно через 1 минуту нанесите состав для грунтовки стекла (зеленая винтовая крышка). После того, как стекло станет матовым, нанесите клей. Активатор стекла и грунтовка для стекла входят в состав комплекта для склеивания.

Подсказка: Так как грунтовка должна быть положена ближе к кромке стекла, то необходимо срезать направляющую кромку (половину крышки) на держателе фетра пузырька с оранжевым составом.

Используйте защитные перчатки!

Приклейте ветровое стекло

С помощью клеящего пистолета нанесите полиуретановый клей на загрунтованную/активированную поверхность стекла.Высота наносимого клеевого шва должна составлятьпримерно 10 - 12 мм, а ширина основания шва -около 8 мм. Используйте белую насадку, v-образной формы. Срежьте установочный штифт.Работайте в защитный перчатках!

Установите ветровое стекло в заднюю дверь

Перед установкой ветрового стекла закройте заднюю дверь.Установите ветровое стекло так, чтобы оно находилось на прокладках верхней кромки, после чего опустите его на прокладку нижней кромки.Отрегулируйте продольное положение ветрового стекла.Нажав рукой, установите стекло на прокладки.

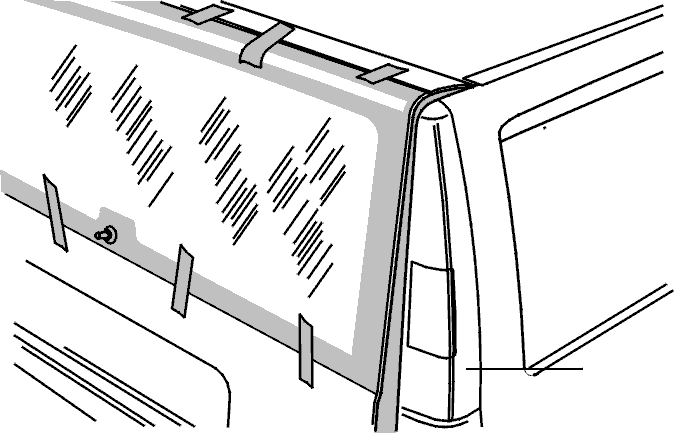

На время отверждения клея закрепите стекло прочной клейкой лентой. (Необходимое время отверждения, после которого разрешается дальнейшее продолжение работ, составляет 30 минут для двухкомпонентного клея (2K) и не менее 3 часов - для однокомпонентного клея (1K)).В процессе отверждения клея автомобиль должен оставаться в помещении. Высокая влажность сокращает время отверждения до минимума.Испытание на герметичность!Полейте водой из лейки (или аналогичного устройства) вокруг уплотнения стекла и убедитесь в том, что оно является водонепроницаемым. Это может быть выполнено сразу же после установки стекла.На время отверждения клея оставьте приоткрытой одну из дверей или оставьте открытым одно из боковых окон. (Если при отверждении клея будет захлопнута одна из дверей автомобиля, то возникшее в результате этого избыточное давление воздуха может выдавить стекло наружу)

Блок стеклоочистителя

Установите на ось рычага блока стеклоочистителя втулку, снятую со старого ветрового стекла.Соберите узлы соединенияУстановите ось блока стеклоочистителя в резиновую втулку и совместите три отверстия под винты. Установите три винта и затяните их.

Форсунка омывателя

Установите форсунку омывателя с зажимом.Установите на место шланг.

Заднее ветровое стекло с подогревом

Подсоедините разъемы заднего ветрового стекла с подогревом и закрепите разъемы в зажимах в двери.

Фонарь стоп-сигнала высокого уровня

Подключите разъем и установите фонарь стоп-сигнала под двумя зажимами.

Верхняя панель
Убедитесь в отсутствии поврежденных защелок. Замените все сломанные защелки.Надавите на панель и установите ее на место - на 6 защелок.

Нижняя панель

Снимите 4 защелки верхней секции панели и установите их в соответствующие им места в двери.

Проверьте исправность четырех нижних защелок. Если необходимо, замените.Установите нижнюю панельУстановите защелки нижней кромки панели в предназначенные для них отверстия в двери. Легкими ударами рукой установите защелки на место.Легкими ударами рукой забейте верхнюю кромку панели на установленные в дверь защелки.

Фонарь стоп-сигнала высокого уровня

Установите крышку.

Ручка двери
Убедитесь в том, что крючки крепления в панели вокруг ручки двери не имеют повреждений.Установите панель. Убедитесь в том, что она закреплена надежно. Если панель трясется или болтается, то она должна быть заменена.

Рычаг стеклоочистителя

Установите в правильное положение рычаг стеклоочистителя и стеклоочиститель: влево (если смотреть сзади), под заштрихованной секцией и в верхней кромке закрашенной в черный цвет области нижней части ветрового стекла.

Проверьте работу!
Проверьте работу фонарей стоп-сигнала и обогреваемого заднего стекла.Проверьте работу стеклоочистителя и омывателяПосле завершения установки ветрового стекла вымойте автомобиль.
