Замена заднего бампера

Необходимые условия

• Для снятия заднего бампера отогните назад или снимите задние панели:

Снятие заднего бампера

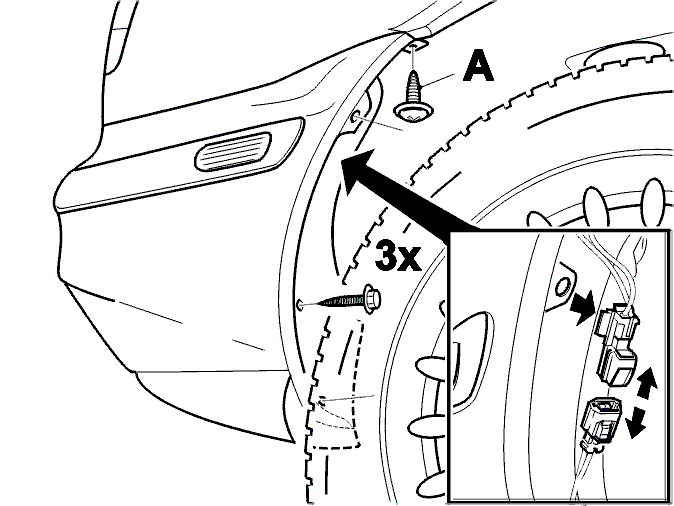

• Снимите крепление брызговика (3 зажима/винта)
• Выверните винт А
• Отсоедините разъем фонаря бокового габарита
• Выполните данную процедуру как на левой, так и на правой стороне.

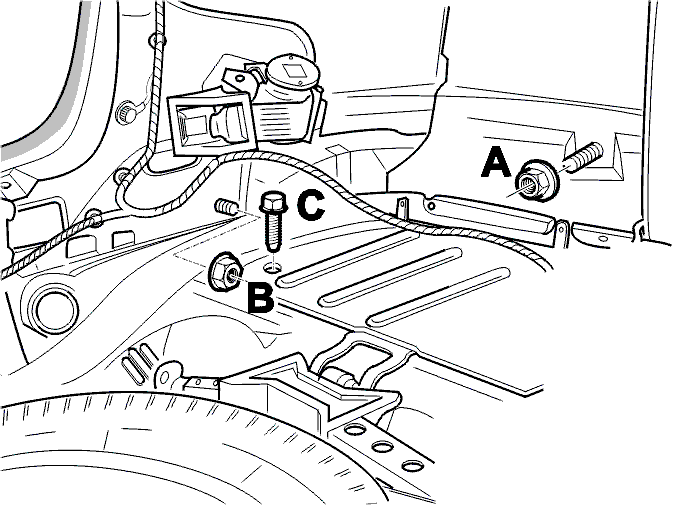

• Выверните гайку/винт А, гайку В и винт С
• Выполните А, В и С как на левой, так и на правой стороне.

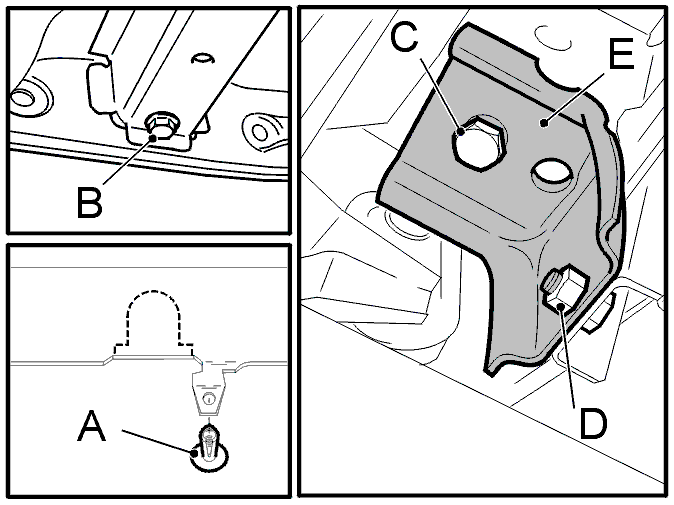

• Снимите зажим (А) под бампером (если есть)
• Выверните болт (В) на левой стороне в бампере
• Выверните болт (С), гайку (D) и снимите кронштейн (Е) на правой стороне в бампере
• Снимите задний бампер.

Установка заднего бампера

• Наклейте ленту под задними фонарями (если же автомобиль оборудован буксирной балкой, наклейте ленту также на бампер), чтобы избежать повреждений лакокрасочного покрытия при установке бампера
• Установите бампер.

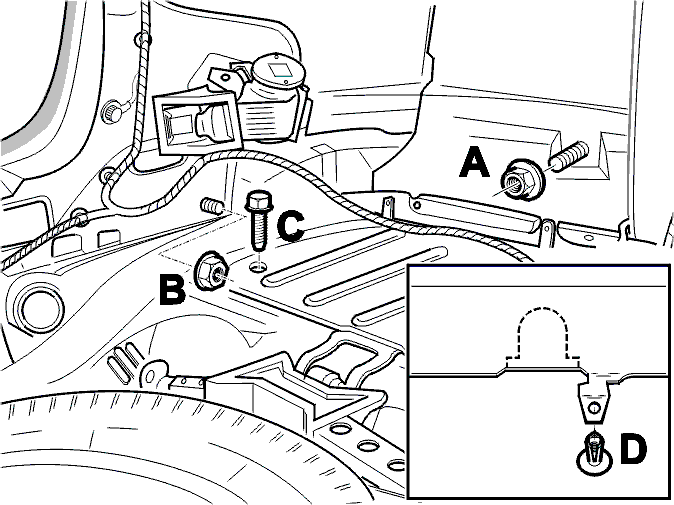

• Установите винт/гайку А, гайку В и винт С (затяните до 50 Н·м) как на левой, так и на правой стороне
• Установите зажим D на обратной стороне бампера (автомобили с буксирной балкой не имеют зажима D).

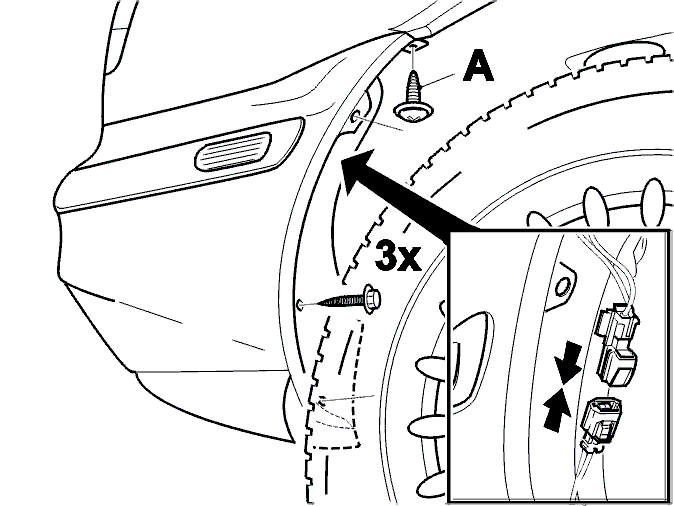

• Подсоедините разъем к фонарю бокового габарита
• Установите винт А
• Установите крепление брызговика (3 зажима/винта).

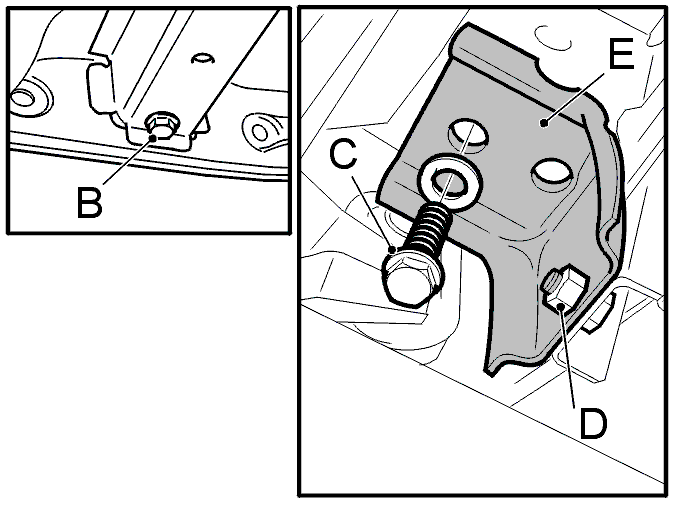

• Расположите кронштейн (Е)
• Установите болт (С) и гайку (D), затяните рукой
• Затяните болт (C) до 30 Н·м и гайку (D) до 25 Н·м
• Только в автомобилях с буксирной балкой:
• Установите болт (В) и затяните до 25 Н·м.

Оставшаяся работа

• Установите/замените задние панели:
