Замена заднего амортизатора (2)

Спинка заднего сиденья

• Наклоните правую и левую спинку сиденья вперед.

Открытие доступа к верхним креплениям амортизатора

Модели с кузовом типа "универсал"

• Снимите ковровые покрытия в багажном отсеке.
• Снимите боковые люки пола.
• Вывинтите винты из переднего люка пола.
• Потяните люк назад до тех пор, пока он не освободится из креплений на переднем крае.
• Снимите крышку.

Модели с кузовом типа "седан"

• Снимите ковровые покрытия в багажном отсеке.

Верхнее крепление амортизатора

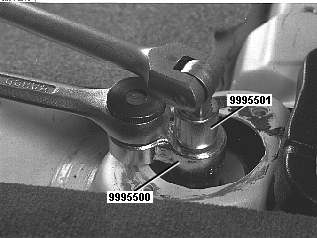

• Снимите гайку верхнего крепления амортизатора.

Специальные инструменты:

• 🔧 HYLSA (MUTTER-STÖTDÄMPARE/BAK) P800, насадка для стандартных амортизаторов.
• 🔧 NYCKEL ÖVRE TAPP BAKRE STÖTDÄMPARE, ключ для стандартных амортизаторов.
• 🔧 HYLSA ÖVRE MUTTER BAKRE STÖTDÄMPARE, насадка для амортизаторов Nivomat.
• 🔧 NYCKEL ÖVRE TAPP BAKRE STÖTDÄMPARE, ключ для амортизаторов Nivomat.
• 🔧 VINKELMÄTARE, угломер.

Амортизатор

• Поднимите автомобиль.

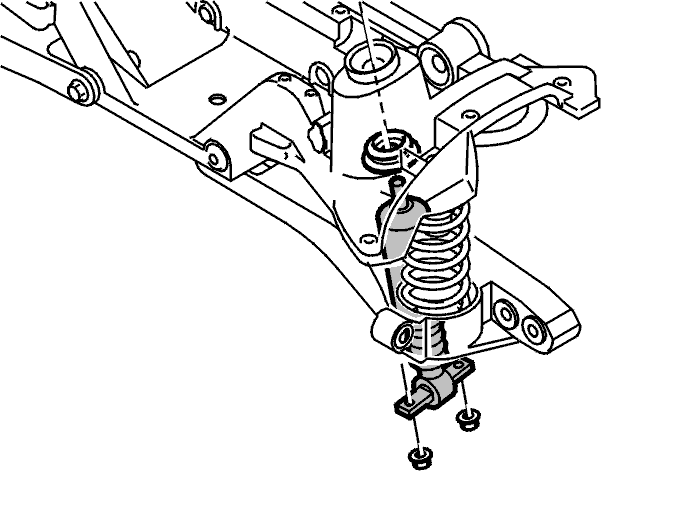

• Снимите амортизатор с нижнего крепления.
• Вытяните амортизатор из отверстия в продольном рычаге.

Установите новый амортизатор

• Осторожно: > Убедитесь, что втулка крепления не повреждена.

• Установите амортизатор из-под низа.

• Выровняйте нижнее крепление.
• Затяните винты амортизатора в нижнем креплении до 25 Н·м.
• Опустите автомобиль.
• Установите гайку в верхнее крепление амортизатора. Используйте новую гайку.
• Затяните гайку:

Специальные инструменты:

• 🔧 HYLSA (MUTTER-STÖTDÄMPARE/BAK) P800, насадка для стандартных амортизаторов.
• 🔧 NYCKEL ÖVRE TAPP BAKRE STÖTDÄMPARE, ключ для стандартных амортизаторов.
• 🔧 HYLSA ÖVRE MUTTER BAKRE STÖTDÄMPARE, насадка для амортизаторов Nivomat.
• 🔧 NYCKEL ÖVRE TAPP BAKRE STÖTDÄMPARE, ключ для амортизаторов Nivomat.
• 🔧 VINKELMÄTARE, угломер.

Передний люк пола

• Выровняйте крепления люка пола на переднем крае.
• Установите винты на заднем крае.
• Выровняйте люк по заднему люку пола. Затяните винты.

Спинка сиденья

• Поднимите правую и левую спинку сиденья вверх.
