Замена WHIPS (1998, 1999)

Примечание: Этот осмотр должен выполняться после столкновений любого вида. Если деформационный элемент деформирован или сработал индикатор, деформационный элемент должен быть заменен.

Снятие системы WHIPS

Снимите:

• сиденье из автомобиля. См. Установка и снятие сидений с механическим приводом
• ручку поясничной опоры. См. Ручка регулировки поясничной опоры, замена
• ручку регулировки положения спинки сиденья. См. Ручка регулировки положения спинки сиденья.

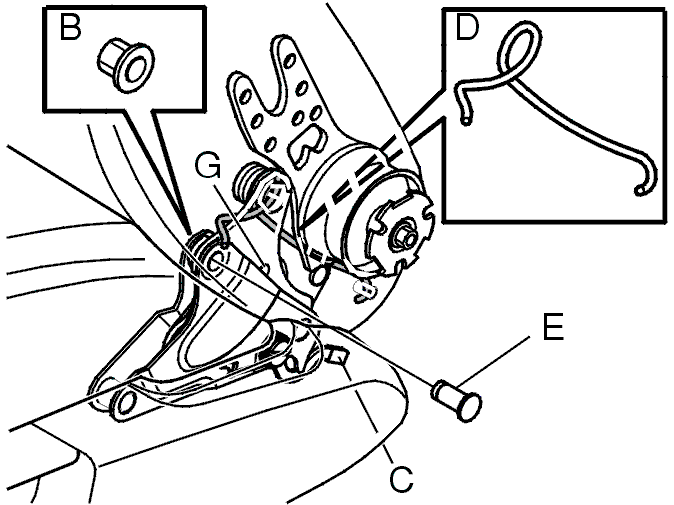

Снимите пружину (D).

Снимите:

• индикаторный штифт или его остатки.Это применимо только к автомобилям до следующего номера шасси.S70: -639524V70 и V70XC: -671306
• одну гайку (В) с каждой стороны
• один шпиндель (Е) с каждой стороны.

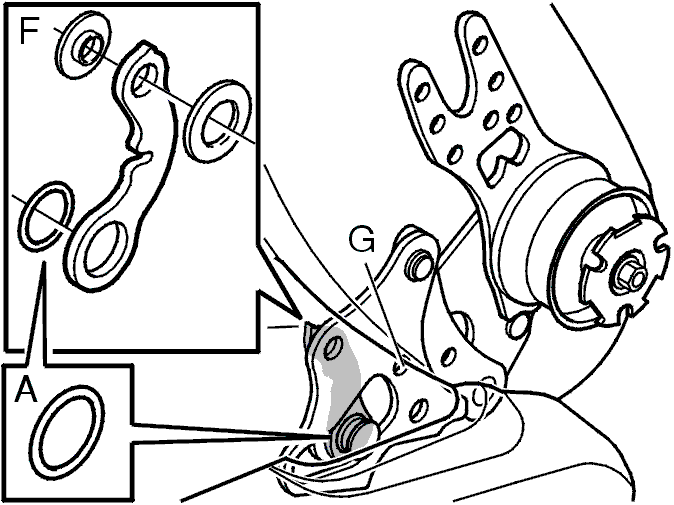

Разъедините концевое крепление.Снимите деформационный элемент (F), пластмассовые шайбы и уплотнительное кольцо.Замените деформационный элемент.

Примечание: Уплотнительное кольцо (А) в ремонтном комплекте должно использоваться для всех моделей.

Поверните регулятор или установите регулировку сиденья в максимально откинутое положение.Освободите механизм регулировки (С). Сложите спинку сиденья вперед.

Примечание: Будьте осторожны, когда пружины расжимается. Пружина имеет значительную силу.

Установка системы WHIPS

Поставляемый зеленый индикатор (G) должен устанавливаться только на деформационном элементе в автомобилях до следующего номера шасси.S70: -639524V70 и V70XC: -671306

Установите:

• деформационный элемент (F), пластмассовые шайбы и уплотнительное кольцо
• шпиндель (Е)
• гайку (В). Затяните гайку. Затяните до 17 Н·м +/-1 Н·м
• пружину (D).

Установите сиденье в нормальное положение.

Примечание: Две пластмассовые шайбы и уплотнительное кольцо правильно расположены. После установки убедитесь в том, что индикаторный штифт не поврежден и правильно установлен.

Установите на место все другие снятые компоненты.
