Замена втулок тросов коробки передач

Снимите элементы моторного отсека

Отметьте радио-код защиты от кражи

Удалите:

• панель перед аккумуляторной батареей (не изображено на рисунке)
• аккумуляторная батарея
• корпус очистителя воздуха (ACL)

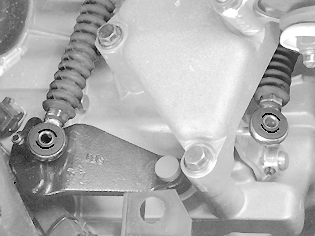

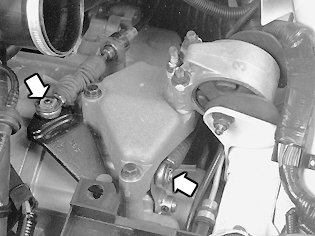

Снимите фиксирующие зажимы и омыватели с рычагов коробки передач

Примечание: Будьте чрезвычайно осторожны во избежание возникновения перегибов между кабелем и корпусом.

Осторожно снимите кабели с выступов на рычагах.Выдавите старые втулки в проушинах троса.

Установите новые втулки в проушины

Примечание: Положение втулок в проушинах должно быть в направлении движения троса. См. рисунок.

Смажьте выступы на рычагах коробки передач и установите тросы коробки передач

Установите:

• тросы коробки передач к рычагам коробки передач
• два омывателя и два фиксирующих зажима.

Используйте смазку, P/N 1161241-3, на выступах на рычагах коробки передач.

Установите элементы моторного отсека

Установите:

• выводы корпуса очистителя воздуха (ACL)
• аккумуляторная батарея
• панель напротив аккумуляторной батареи.
