Замена впускного коллектора и прокладки (D5252T MSA 15.8)

Подготовка

Снимите

• реактивную тягу. См.Замена реактивной тяги
• крышку двигателя
• шланг датчика давления наддува со впускного коллектора
• шланг с клапана EGR

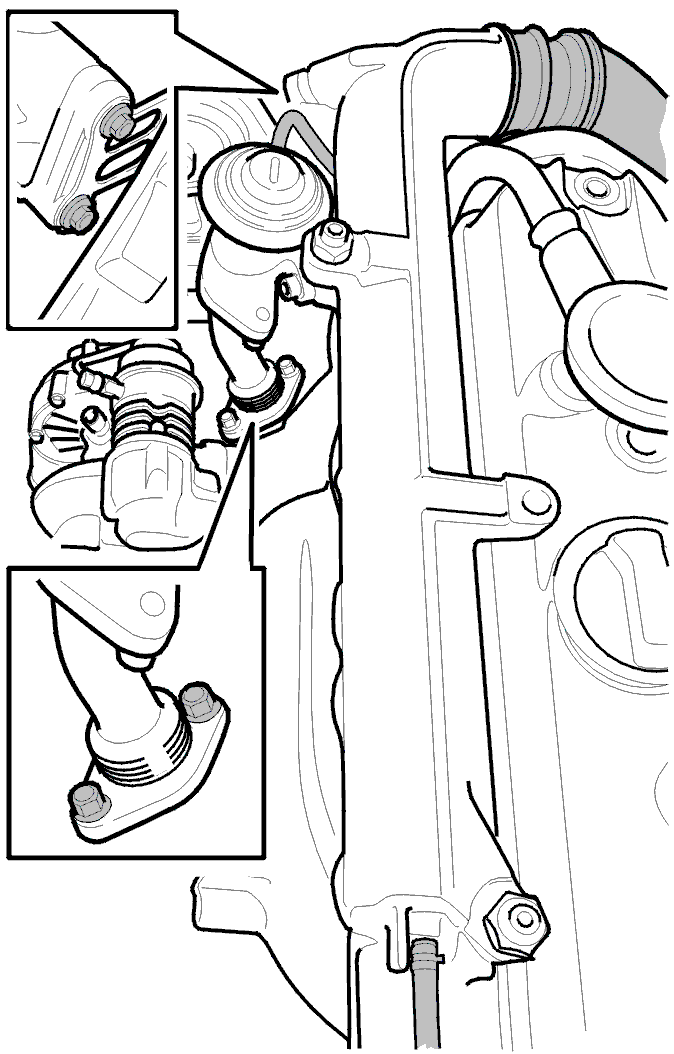

• клапан EGR с выпускного коллектора
• трубу подачи нагнетаемого воздуха со впускного коллектора
• крепление на впускном коллекторе с реактивной штанги.

Снятие впускного коллектора и прокладки

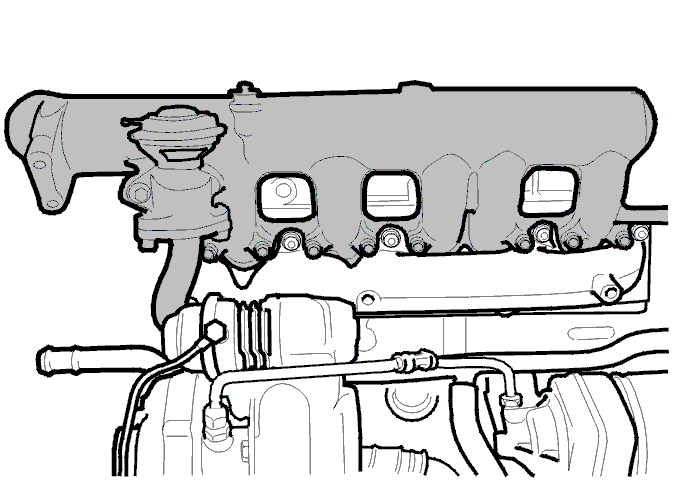

Снимите впускной коллектор / прокладку, а также клапан EGR и трубку.Закройте отверстие для клапана EGR на выпускном коллекторе.При замене впускного коллектора переставьте компоненты на новый впускной коллектор.

Установка впускного коллектора и прокладки

Установите

• новую прокладку металлической стороной к головке цилиндров
• новую прокладку между трубкой EGR и выпускным коллектором.

Примечание: Очистите поверхности головки цилиндров и выпускного коллектора.

Установите впускной коллектор на головку цилиндров и трубку EGR. Затяните до25 Н·м.

Завершение

Установите

• трубу подачи нагнетаемого воздуха на впускной коллектор
• шланг от датчика давления наддува на впускной коллектор (сторона реактивной штанги). Затяните до10 Н·м
• шланг клапана EGR
• крышку двигателя
• реактивную тягу. См.Замена реактивной тяги.
