Замена впускного коллектора (B204FT)

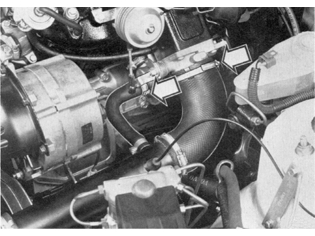

Снимите впускной шланг

Отсоедините отрицательный вывод аккумуляторной батареи.Удалите впускной шланг с корпуса дросселя (ТВ).Удалите шланг клапана регулирования воздуха в режиме холостого хода (IAC) и отведите впускной шланг в сторону.

Выпустите топливо, оставшееся в корпусе дросселя (ТВ).

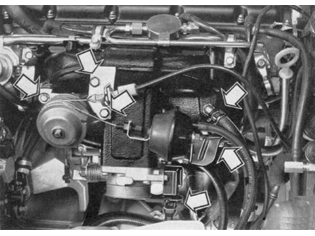

Удалите:

• три сборочных винта шкива дросселя
• регулятор давления устройства автоматического поддержания заданной скорости движения
• вакуумный шланг усилителя тормозов
• электрический вывод переключателя дросселя

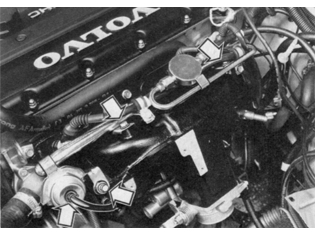

Отсоедините топливную направляющую от инжекторов.

Отсоедините шланг обратного трубопровода топлива от вакуумного шланга регулятора давления.Удалите три крепежных винта топливной направляющей.Осторожновытяните инжекторы с топливной направляющей.

Примечание: Защитите инжекторы от грязи.

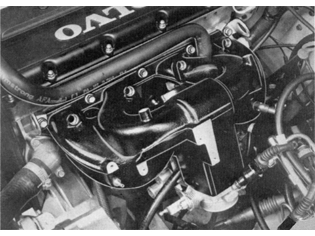

Снимите впускной коллектор с головки цилиндра

Удалите три вывода заземления из под левой части впускного коллектора.Удалите выхлопной шланг с вентиляционного картера.Удалите вакуумный шланг ЕСС с правой секции впускного коллектора.Отсоедините оба электровывода температурных датчиков.Удалите пять верхних гаек впускного коллектора и удалите 4 нижних винта.Потяните впускной коллектор вверх и оттолкните его всторону.Рассоедините три вакуумных шланга и электро выводы клапана регулирования воздуха в режиме холостого хода (IAC).

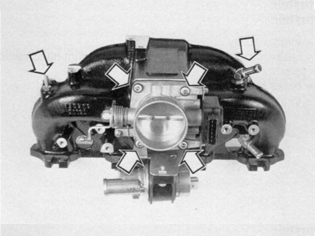

Переместите в новый впускной коллектор:

• дроссельную насадку (TB)
• ниппель усилителя тормозов
• регулятор давления топлива

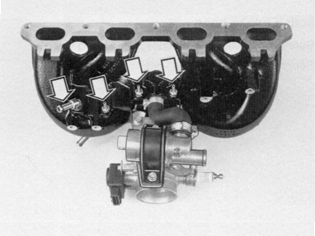

Переместите в новый впускной коллектор:

• клапан регулирования воздуха в режиме холостого хода (IAC).
• ниппель на:

Затяните впускной коллектор на головке цилиндра

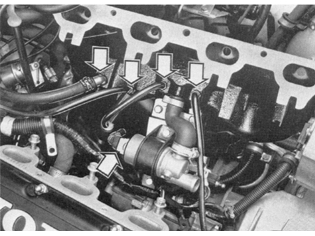

Вначале подсоедините шланги к:

• клапану коробки угольного фильтра (CP)
• маслоуловителю
• манометру наддува
• ЕСС (Электронная Система Управления Климатом)

Подсоедините переключатель клапана регулирования воздуха в режиме холостого хода (IAC)Используйте новуюпрокладку.Затягивайте винты, начиная с середины наружу.

Установите топливную направляющую с инжекторами.

Проверьте уплотнительные кольца на инжекторах.Смажьте уплотнительные кольца петролатумом.Затяните топливную направляющую.Соедините возвратный шланг контроля топливного давления и вакуумный шланг.Соедините вакуумный шланг усилителя тормозовю

Установите:

• шкив дросселя
• регулятор давления устройства автоматического поддержания заданной скорости движения и правый зажим кабеля
• вакуумный шланг усилителя тормозов
• электрический вывод переключателя дросселя

Установите впускной шланг

Соедините шланг на корпусе дросселя (ТВ) и клапан регулирования воздуха в режиме холостого хода (IAC).Подсоедините заново отрицательный вывод аккумуляторной батареи.

Функциональное тестирование

Тестирование работы двигателя.
