Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (-09) | D5244T | 2005, 2006 |
| S60 (-09) | D5244T2 | 2005, 2006 |
| S60 (-09) | D5244T3 | 2005 |
| S60 (-09) | D5244T4 | 2006–2009 |
| S60 (-09) | D5244T5 | 2006–2009 |
| S60 (-09) | D5244T6 | 2006 |
| S60 (-09) | D5244T7 | 2006–2009 |
| V70 (00-08) | D5244T | 2005, 2006 |
| V70 (00-08) | D5244T2 | 2005, 2006 |
| V70 (00-08) | D5244T3 | 2005 |
| V70 (00-08) | D5244T4 | 2006, 2007 |
| V70 (00-08) | D5244T5 | 2006–2008 |
| V70 (00-08) | D5244T6 | 2006 |
| V70 (00-08) | D5244T7 | 2006–2008 |
| V70 XC (01-) / XC70 (-07) | D5244T | 2005, 2006 |
| V70 XC (01-) / XC70 (-07) | D5244T4 | 2006, 2007 |
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Снятие возвратного шланга

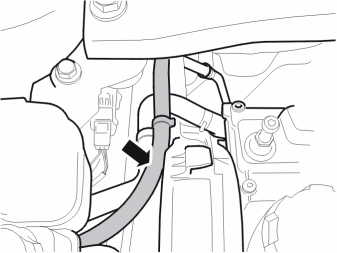

Установите фиксирующие плоскогубцы на подающем шланге.
Отсоедините шланг от резервуара.
Поднимите автомобильСнимите брызговик двигателя.Отсоедините рулевой механизм.
Снимите:
- элемент крепления каталитического преобразователя тройного действия
- элемент SIPS (Система защиты при боковом ударе).
- теплоизоляционный щиток над рулевым механизмом
Отсоедините трубную муфту у рулевого механизма.Потяните трубу/шланг в направлении колесной ниши до тех пор, пока не станет возможным вытащить конец с ниппелем.Выньте шланг.
Примечание: Запишите, как проложен шланг.
Установка возвратного шланга
Примечание: Моменты затяжки см.: Момент затяжки.
Протащите шланг через моторный отсек.Вжимайте трубу/шланг в направлении правой колесной ниши до тех пор, пока труба не сможет быть установлена назад в рулевой механизм без повреждения уплотнительного кольца.Установите винт (М8).
Примечание: Используйте новое уплотнительное кольцо.
Установите:
- теплоизоляционный щиток над рулевым механизмом. Затяните. См.: Момент затяжки.
- элемент крепления (М10) каталитического преобразователя тройного действия (TWC)
- элемент (M8) SIPS (Система защиты при боковом ударе) .
- брызговик под двигателем (М8).
Затяните рулевой механизм (М10). См.: Момент затяжки.
Опустите автомобиль.
Установите шланг на масляный резервуар.
Завершение
Внимание: Избегайте попадания масла на кожу.
Примечание: Используйте жидкость для рулевого управления Volvo No. 1161529, чтобы обеспечить использование масла надлежащего качества.
Долейте масла в бачок усилителя Прокачайте систему.Несколько раз поверните рулевое колесо до крайнего положения. Если необходимо, долейте масло.Опустите автомобиль.Задействуйте стояночный тормоз. Запустите двигатель.
- А Медленно поверните рулевое колесо вправо. Держите в положении максимального угла поворота в течение 2 секунд
- B Медленно поверните рулевое колесо влево. Держите руль в положении максимального угла поворота в течение 2 секунд.
Повторите операции А и В приблизительно 10 раз.
