Замена внутренней облицовки крыши (1993, 1994)

Применимость

Если автомобиль имеет люк в крыше: полностью откройте люкОтсоедините провод от отрицательной клеммы аккумулятора.

Снимите:

• Солнцезащитные козырьки (два винта). Если автомобиль оборудован зеркалом заднего вида с подсветкой, срежьте электропроводку в районе стоки A.Оставьте на месте кронштейны солнцезащитных козырьков.
• Переднюю осветительную панель крыши (при помощи отвертки подденьте рассеиватель фонаря). Смотри Замена электродвигателя с узлом привода
• Зеркало заднего вида (два винта). Смотри Замена зеркала заднего вида
• Поручень у переднего сиденья (смотри)Откройте верхнюю накладку с помощью отвертки.Выверните два винта.Вставьте отвертку сверху и поверните поручень вниз.
• Поручень у заднего сиденья. Подденьте рассеиватель отверткой и отсоедините разъем.Далее проделайте те же операции, что и для поручня у переднего сиденья.
• Оттяните панель стойки B внутрь и снимите ее. Оставьте панель висеть на ремне безопасности.
• Комбинированную панель стойки A, балки крыши и стойки B.

• Панель стойки C.
• Панель балки крыши, стоек B-C. Не забудьте о крепежном пистоне на стойке C.
• Пластмассовые заглушки на панелях балки крыши C-D. Выверните винты.Выверните задние винты на панели балки крыши C-D.

• Пластмассовые заглушки сзади, поперечную панель.Выверните оба винта.
• Панель. Отсоедините разъемы заднего фонаря освещения салона.
• Панель балки крыши между стойками C и D.

Наклоните вперед спинку заднего сиденья.Наклоните назад спинки передних сидений.

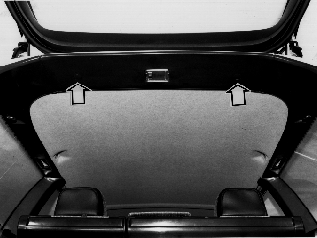

Передняя часть внутренней облицовки крыши теперь удерживается только фиксаторами солнцезащитного козырька, а задняя - тремя фиксаторами сзади.

Снимите внутреннюю облицовку крыши:

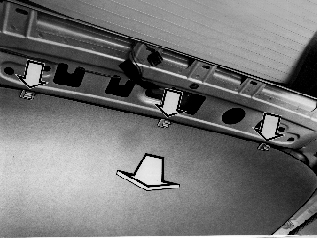

Снимите оба фиксатора солнцезащитного козырька.Сдвиньте переднюю облицовку крыши вперед на приблизительно 20 мм.

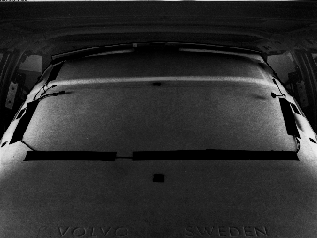

Снимите клейкую ленту, удерживающую электропроводку на верхней части облицовки крыши.Извлеките внутреннюю облицовку крыши через заднюю дверь.

Установите:

С помощью клейкой ленты прикрепите электропроводку на верхней части облицовки.Выполняйте операции в обратном порядке.С использованием стыковых разъемов подсоедините провода к зеркалу заднего вида с подсветкой.

Примечание: Осторожно установите внутреннюю облицовку крыши в крепления солнцезащитного козырька.

В противном случае возможно смещение винтов.
