Замена верхней панели/чехла

Снимите центральную консоль

Примечание: Перед началом работы снимите
центральную консоль.Центральная консоль Раздел 8
(82-86,
88)
Салон, внешний вид S70/V70 1997-.

Снимите чехол с ручки переключателя
передач

Поверните кольцо внутри чехла на 1/4
оборота. Снимите вниз чехол с ручки.Стяните ручку с переключателя передач.

Примечание: Для снятия ручки может потребоваться
значительное усилие.

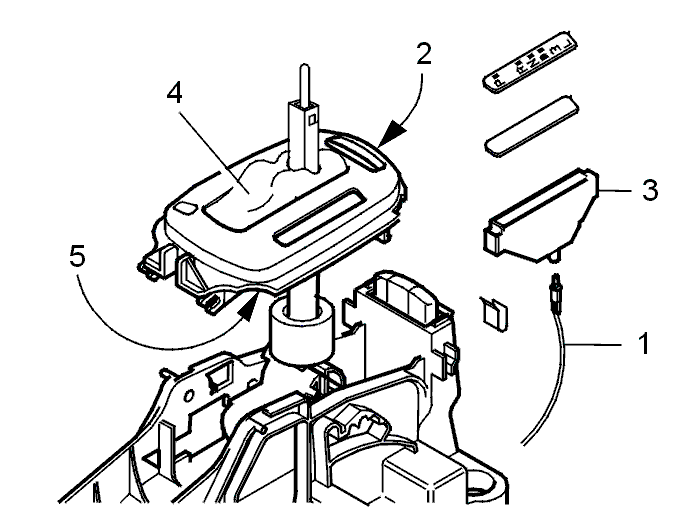

Снятие верхней панели и чехла с узла
переключателя передач

Отсоедините кабель (1) от держателя лампы
Снимите верхнюю панель (2) с узла
переключателя передач. Прежде всего,
отделите заднюю кромку панели

Снимите:

• держатель лампы (3) с панели
• чехол (4) с панели
• раму и кольцо (5) с чехла.

Установка чехла

Установите новый чехол на раму. Вдавите
его на место в панели

Выверните чехол наизнанку. Установите
ручку. Убедитесь в правильном положении
ручки относительно швов.

Вдавите кольцо на место круглой кромкой
напротив ручки переключателя передач.
Стяните вниз чехол и ручку

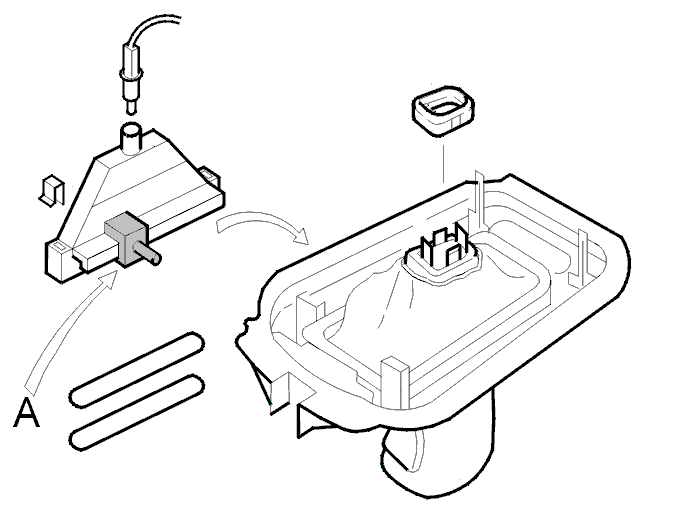

Установите держатель лампы с указателем
переключателя передач (А)

Примечание: Убедитесь, что пленка и рассеиватель
указателя находятся на своих местах при
установке держателя лампы.

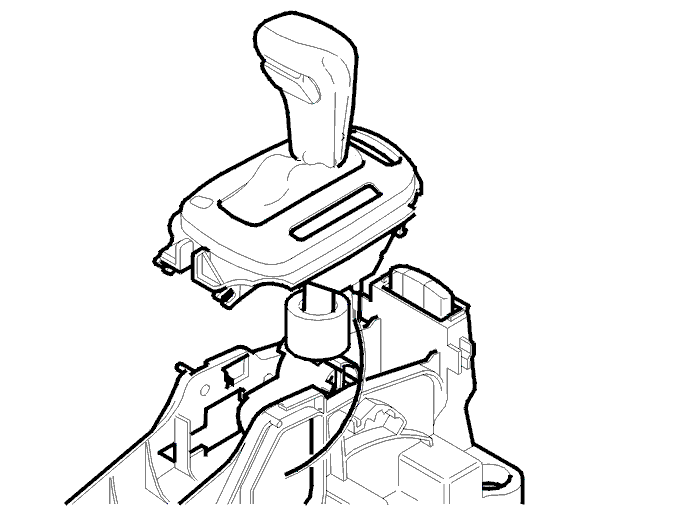

Проверка и установка компонентов

Убедитесь, что пенорезиновое кольцо
находится на своем месте на переключателе
передач

Установите:

• ручку с чехлом и панель на рычаг.
• панель узла переключателя передач. Убедитесь, что кнопка высвобождения блокировки переключения находится в контакте с пружиной, и что выступ указателя переключателя передач расположен в пазу переключателя передач
• кабель держателя лампы

Примечание: Установите заново центральную консоль.
Центральная консоль Раздел 8 (82-86, 88) Салон, внешний
вид
S70/V70 1997-.
