Замена верхнего лонжерона

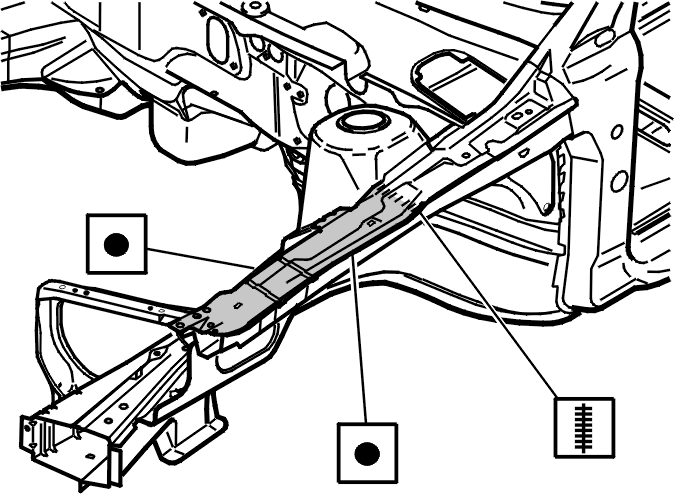

Крышка верхнего лонжерона, альтернативный метод соединения I

Высверлите или сошлифуйте точечные сварные швы.Отрежьте секцию в 15 мм до соединения.Поддев, отожмите компонент.Начисто зашлифуйте поверхности для сварки.

Установка крышки верхнего лонжерона
Установите раму фонаря. См. Опорная рама фары, замена.Нанесите сварочную грунтовку.Выровняйте устанавливаемую деталь. Используйте систему измерения на рихтовочном стенде.Закрепите и приварите деталь для замены на место.

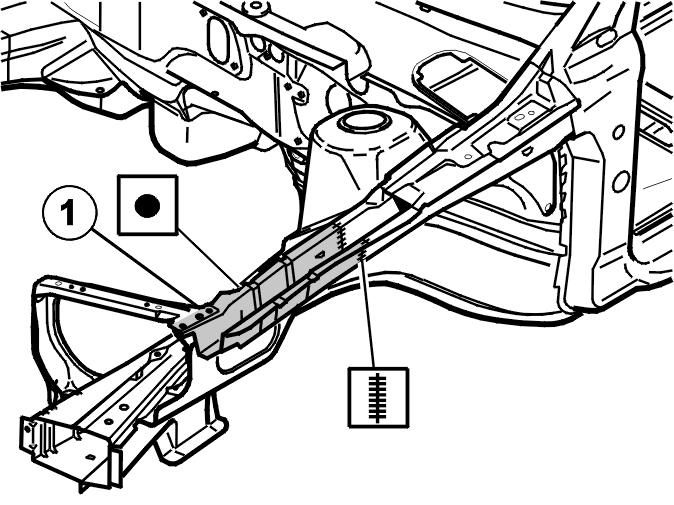

Крышка верхнего лонжерона, альтернативный метод соединения II

Высверлите или сошлифуйте точечные сварные швы.Сошлифуйте сварочный шов (1).Поддев, отожмите компонент.Начисто зашлифуйте поверхности для сварки.

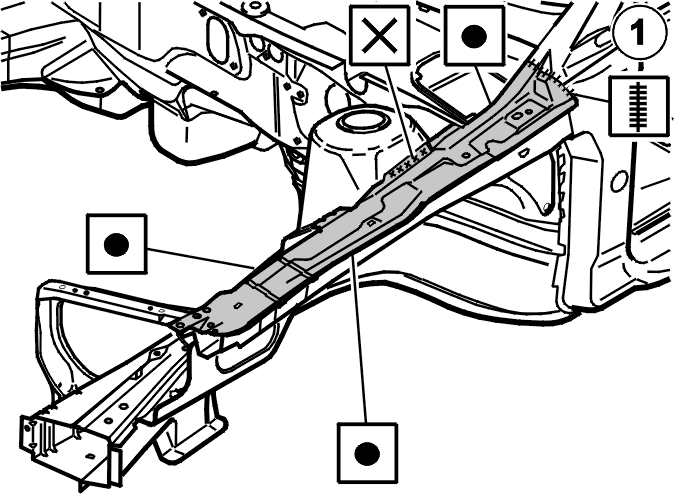

Установка крышки верхнего лонжерона
Нанесите сварочную грунтовку.Проверьте размеры кузова.Установите заменитель пенорезины напротив опорного стакана подвески. См. Замена пенорезины.Выровняйте устанавливаемую деталь. Используйте систему измерения на рихтовочном стенде.Закрепите и приварите деталь для замены на место.Уплотните края. См. Герметик.

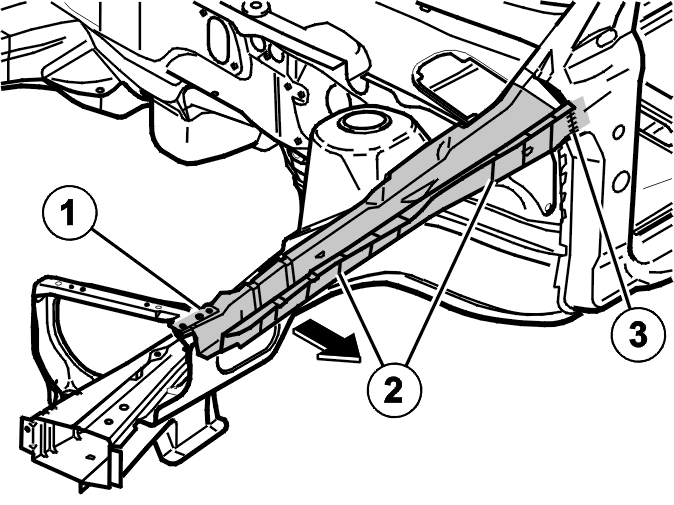

Замена узла верхнего лонжерона

Снимите крышку верхнего лонжерона. См. Замена крышки верхнего лонжерона.Отрежьте секции на наружном крае (2). Режьте от края фланца в направлении к нижней части, оставляя 300 мм зазор между отрезами.Наклоните вниз наружный край между отрезами, чтобы получить доступ к точечным сварным швам.Высверлите или сошлифуйте точечные сварные швы.Сошлифуйте сварной шов (3) на заднем крае секции.Поддев, отожмите компонент.Начисто зашлифуйте поверхности для сварки.

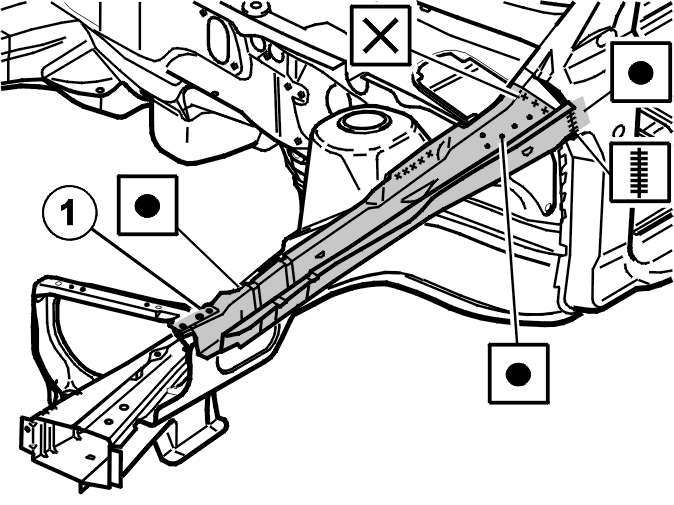

Установка узла верхнего лонжерона
Подготовьтесь к сварке электрозаклепками. Просверлите на заднем крае для нижних электрозаклепок на стороне капота.Нанесите сварочную грунтовку.Направьте лонжерон в сторону капота.Убедитесь, что рама фонаря расположена над лонжероном (1).Выровняйте устанавливаемую деталь.Проверьте размеры автомобиля. См. Лонжероны, передние, схема регулировки.Закрепите и приварите на место.Уплотните края. См. Герметик.Установите крышку верхнего лонжерона. См. Замена крышки верхнего лонжерона.

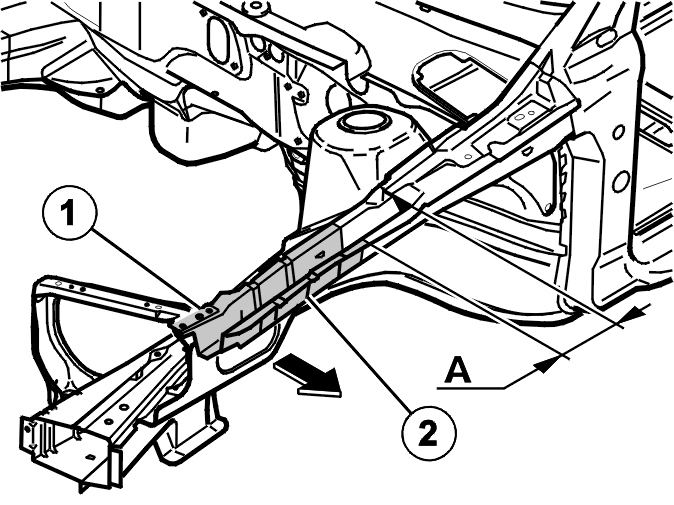

Верхний лонжерон, альтернативный метод соединения

Снимите крышку верхнего лонжерона. См. Замена крышки верхнего лонжерона.Сошлифуйте или сосверлите раму фонаря (1).Отрежьте секции на наружных краях (2). Режьте от края фланца в направлении к нижней части, оставляя 300 мм зазор между отрезами.Наклоните вниз край между отрезами, чтобы получить доступ к точечным сварным швам.Соединения между крышкой и соединениями лонжерона должны соответствовать размеру А=50 мм.Высверлите или сошлифуйте точечные сварные швы.Поддев, отожмите компонент.Начисто зашлифуйте поверхности для сварки.

Установка верхнего лонжерона
Нанесите сварочную грунтовку.Направьте лонжерон в сторону капота.Убедитесь, что рама фонаря расположена над лонжероном (1).Выровняйте устанавливаемую деталь.Проверьте размеры автомобиля. См. Лонжероны, передние, схема регулировки.Закрепите и приварите на место.
