Замена вентилятора охлаждения двигателя

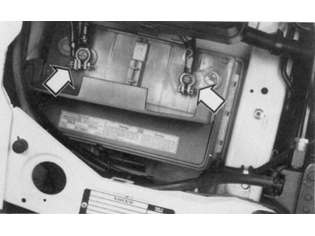

Снимите аккумуляторную батарею

Отсоедините положительный и отрицательный провода, снимите держатель аккумуляторной батареи.

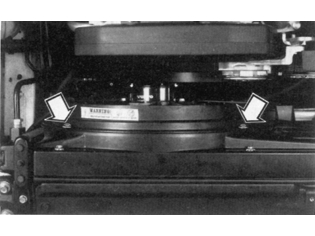

Снимите кожух вентилятора

Выверните два верхних крепежных винта кожуха вентилятора.

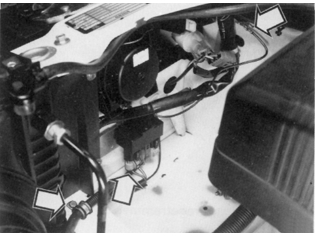

Отсоедините провод вентилятора охлаждения

Снимите держатель провода на поперечине.Отсоедините разъем от реле и провод "массы" от клеммы "массы" на облицовке правого крыла.

Установите новый вентилятор с кожухом

Подсоедините провод электропитания к разъему и поставьте ленточный хомут.Поставьте и затяните два верхних винта крепления кожуха вентилятора.

Примечание: Необходимо убедиться, что провод соединения с "массой" вентилятора закреплен как минимум двумя ленточными хомутами между реле и клеммой "массы", а наконечник провода надежно закреплен в клемме "массы" на облицовке правого крыла. Необходимо свести к минимуму возможность искрения между проводом и клеммой "массы".
