Замена узла замка в боковой двери

Подготовка

Опустите окно в его крайнее нижнее положение.

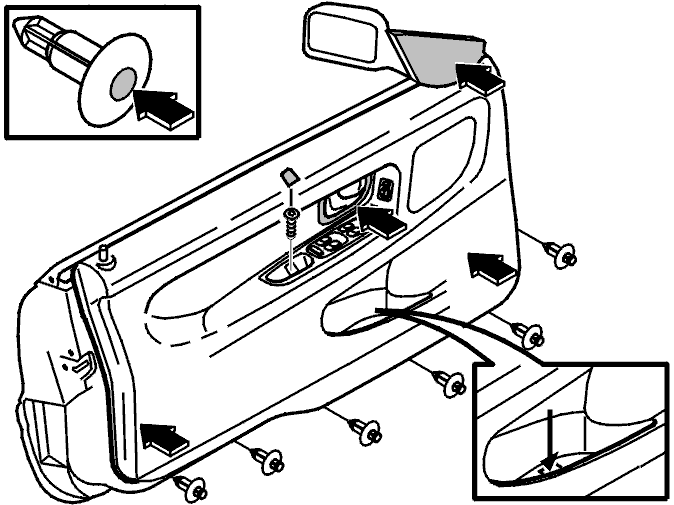

Снятие дверных панелей

Снимите

• резиновый коврик в отсеке для хранения
• крышка винта в ручке
• винт в ручке
• рамка вокруг внутреннего рычага открывания двери
• панель над креплением зеркала заднего вида
• толкающий зажим в нижнем крае двери (6 штук)
• толкающий зажим сбоку в двери (2 штуки)

Прижмите стопорную шайбу на отсеке для хранения и вытяните панель в нижнем крае.Панель закреплена на 2-х внутренних зажимах в заднем и в переднем крае.Поднимите панель. Начинайте с заднего края.Поднимите окно в его крайнее верхнее положение.

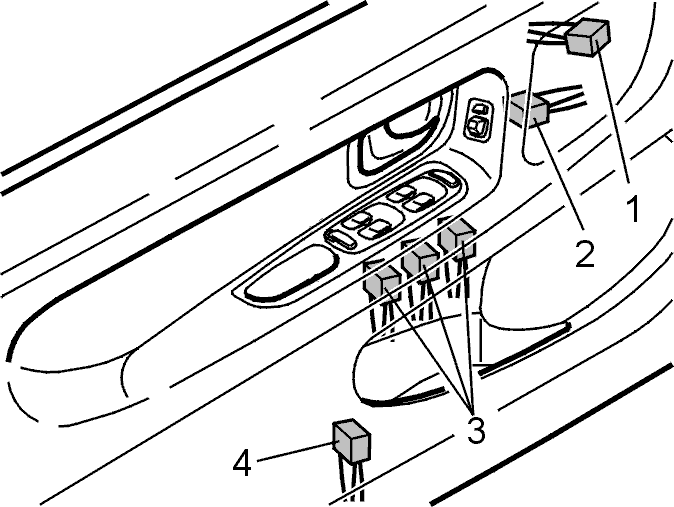

Разборка контактных разъемов

Разъедините контактные разъемы

• динамика (1)
• зеркал заднего вида (2)
• стеклоподъемников (3)
• дверного замка (только на стороне водителя) (3)
• багажник (только на стороне пассажира) и крышка топливного бака (только на стороне пассажира) (4)

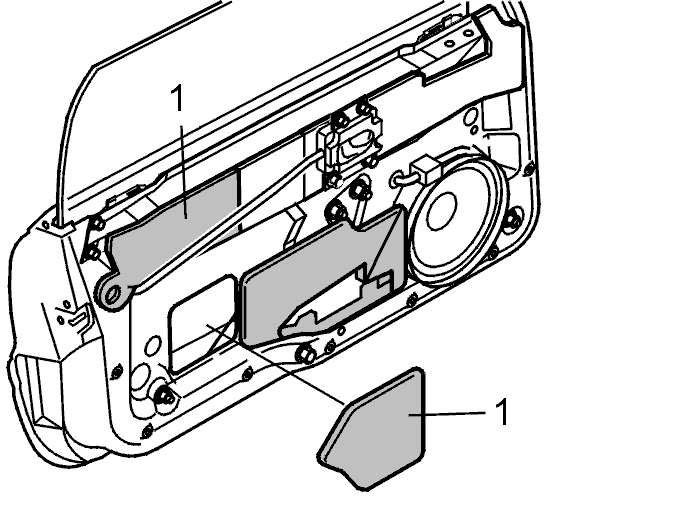

Демонтаж пенопласта

Снимите/отогните в сторону пенопласт (1).

Подсказка: Используйте пластмассовый шпатель, для снятия пенопласта.

Если пенопласт поломается, его следует заменить.

Демонтаж кнопки замка

Снимите кнопку замка с узла замка.

Снятие троса

Снимите внутреннюю ручку открывания двери (4 винта).Осторожно пригните в сторону захват (5) и освободите концы троса (1) из внутренней ручки открывания двери.

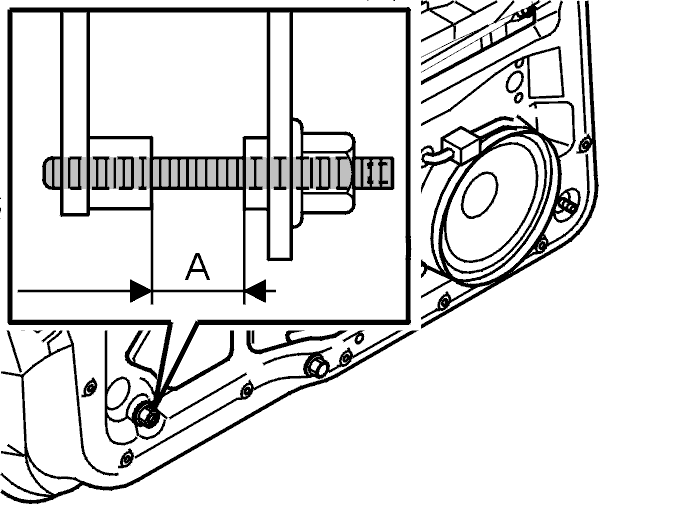

Измерение расстояния

Измерьте и запишите расстояние (А)перед тем, как будете вывинчивать регулировочный винт.Альтернативно, Вы можете высчитать и записать количество оборотов, на которое Вы вывинчиваете регулировочный винт из оконной рамы.

Демонтаж задней контргайки

Открутите контргайку с регулировочного винта. Удерживайте шестигранным внутренним ключом.

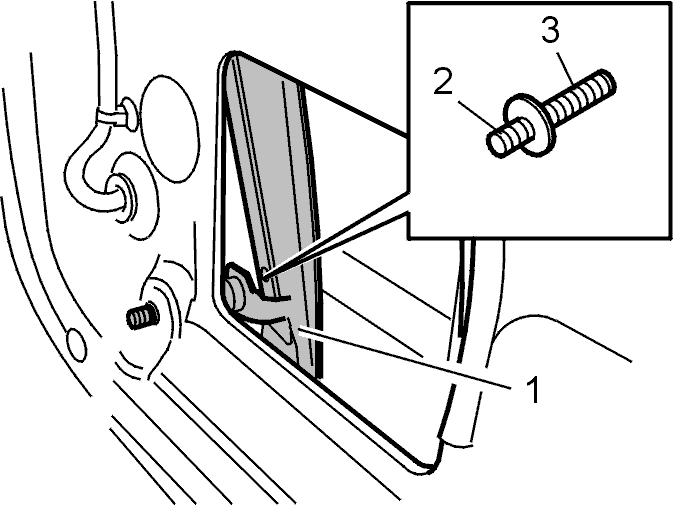

Снятие задней регулировочной кнопки

Вывинтите длинную часть регулировочного винта (3) из оконной рамы (1). подсчитайте количество оборотов, если Вы не измерили и не записали расстояние (А) в этапе Измерение расстояния.Прижмите оконную раму (1) к наружной панели двери.Вытяните короткую часть регулировочного винта (2) из наружной панели двери.

Подготовка к снятию дверной ручки и узла замка

Снимите:

• крышки винтов (А)
• винты (В) ручки
• винты (В) узла замка. Не вывинчивайте пока нижний винт полностью.

Снятие габаритного фонаря

Подведите габаритный фонарь вверх и поверните его наружу как показано на рисунке.Снимите разъем.

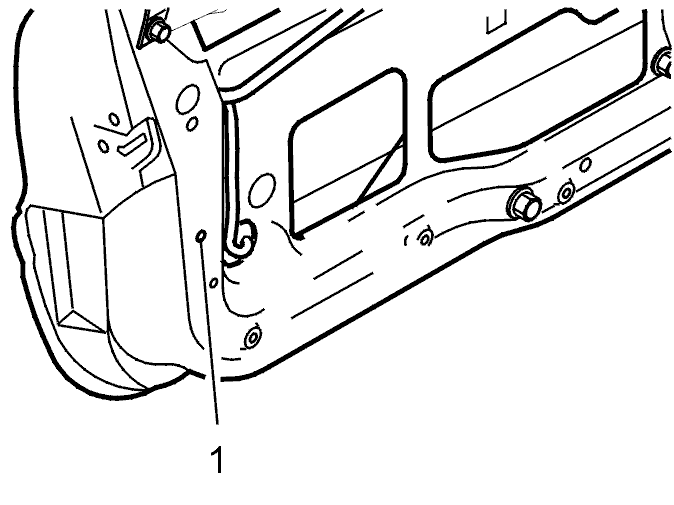

Освобождение кабеля

Освобождение кабеля из наружной панели двери.Сожмите зажим (1) и прижмите его в дверь.

Освобождение дверной ручки (старое исполнение)

Снимите зажим между ручкой и узлом замка.Вытяните немного ручку из двери.

Примечание: Ручка не должна освобождаться на этом шарнире (2). Это относится ко всему методу.

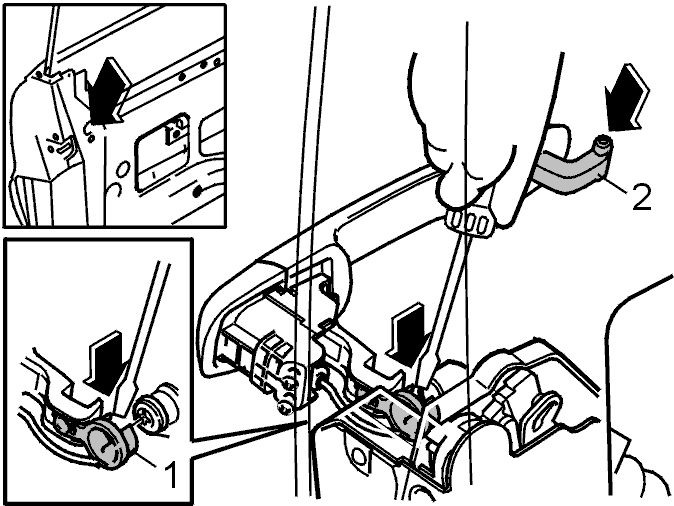

Освобождение дверной ручки (новое исполнение)

Стопорный стержень (1) на стороне водителя и шарнир механизма открывания (2) должны освободиться.

Примечание: Ручка не должна освобождаться на этом шарнире. Это относится ко всему методу.

Снятие цилиндра замка со стороны водителя

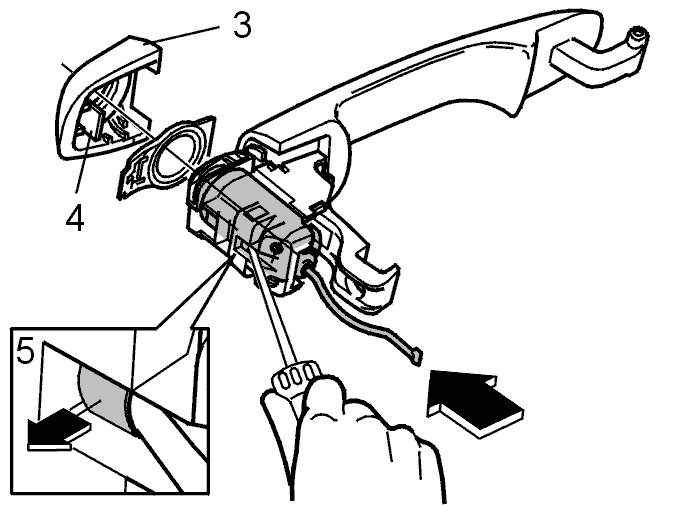

Вытяните ручку из двери.Освободите крышку (3). Начинайте около (4). Вытягивайте прямо наружу.

Примечание: Будьте осторожны с окрашенной поверхностью.

Согните пружину замка (5) и вытолкните стопорный цилиндр.

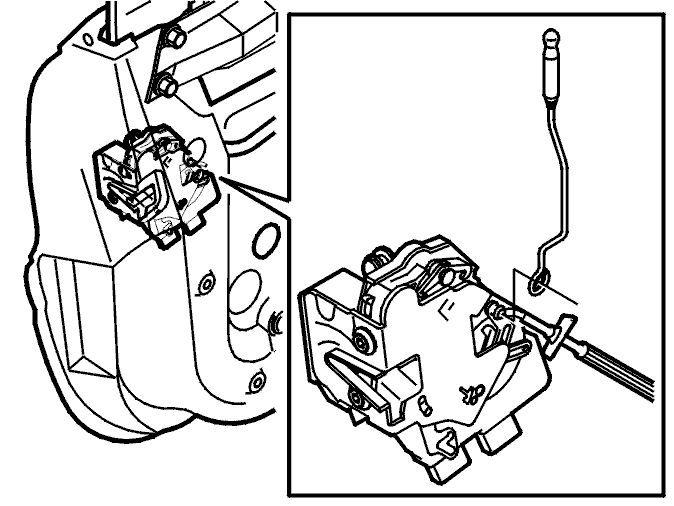

Демонтаж узла замка

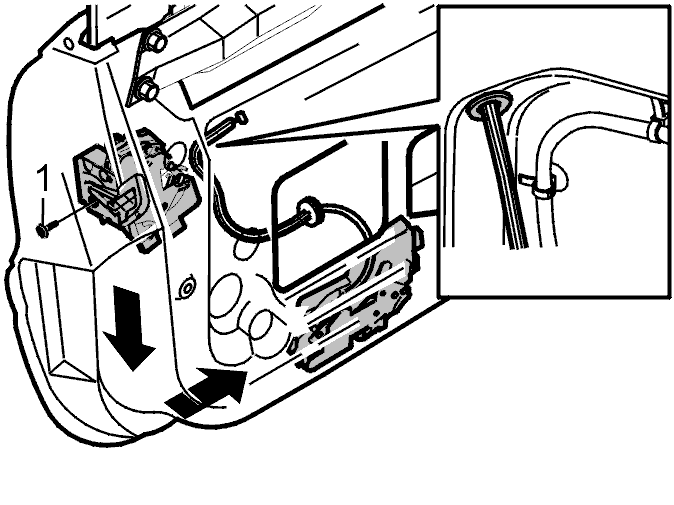

Задвиньте трос замка в дверь между тросом мотора стеклоподъемника и внутренней панелью двери.Открутите винт (1).

Примечание: Не опускайте узел замка вниз. Удерживайте его.

Удерживайте узел замка как показано на рисунке, когда будете его вынимать.

Примечание: Если трос должен быть опять использован, важно, чтобы он был без резких изгибов.

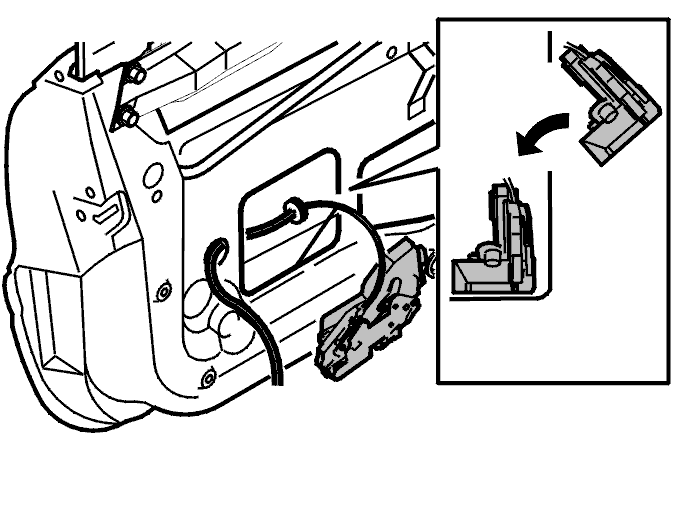

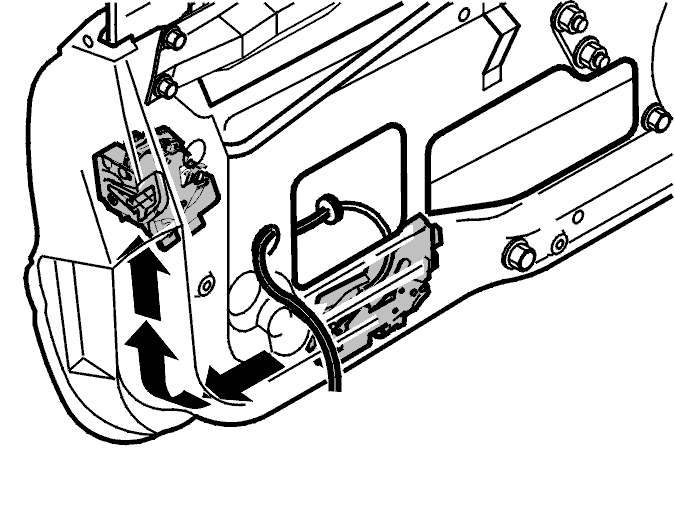

Осторожно опустите узел замка вдоль наружной короткой стороны двери, пока он не достигнет крюка на дне. Не поворачивайте.Прижмите кассету окна к наружной панели на двери. Потяните одновременно узел замка вдоль по дну двери в направлении дверных петель.Отсоедините 2 контактных разъема узла замка.Поверните узел замка, чтобы он находился напротив проема в двери вокруг нижней части кассеты окна.Поднимите узел замка.

Установка узла замка

Установите трос и резиновый ввод в двери. Будьте осторожны, чтобы не повредить кожух троса.Поверните узел замка, чтобы он находился напротив проема в двери вокруг нижней части кассеты окна.Вставьте узел замка.

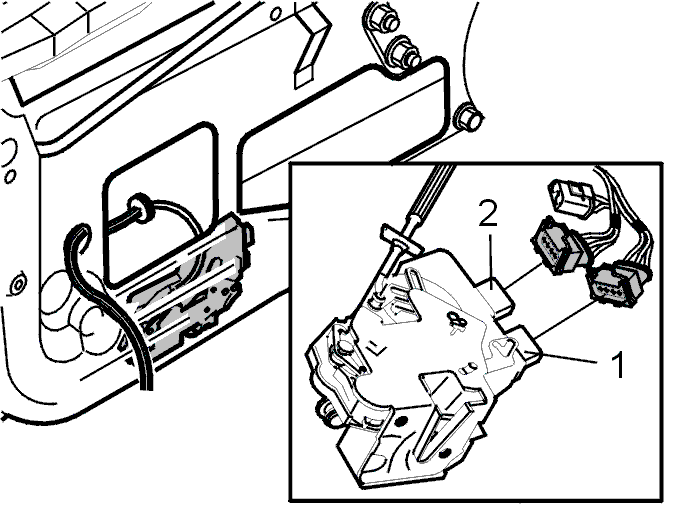

Установка контактных разъемов

Установите контактный разъем на узле замка. Серый контактный разъем для (1), и черный контактный разъем для (2).

Установка узла замка, продолжен.

Прижмите кассету окна к наружной панели на двери. Потяните одновременно вдоль короткой стороны на двери в направлении к наружной ручке двериОсторожно поднимите узел замка вдоль короткой стороны на наружной двери, пока не будет достигнута наружная ручка. Не поворачивайте.

Примечание: Не отпускайте узел замка. Удерживайте его.

Установка винта

Установите новый винт (В) и ввинтите его на несколько оборотов. Не отпускайте узел замка пока Вы с ним работаете, но он должен быть в свободном состоянии, чтобы он мог максимально двигаться.

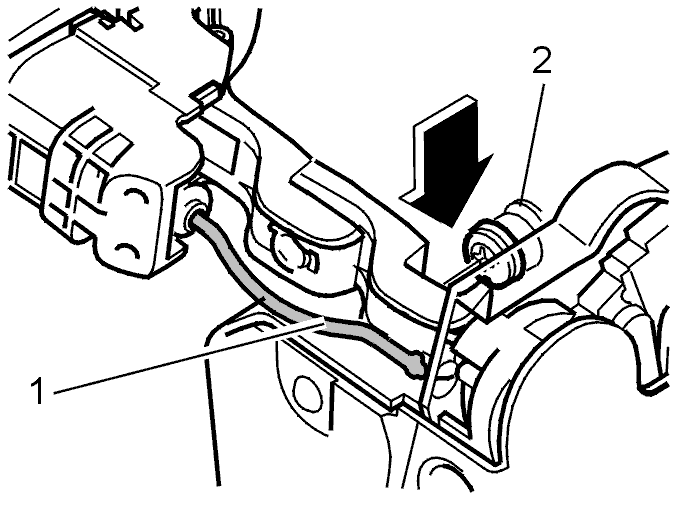

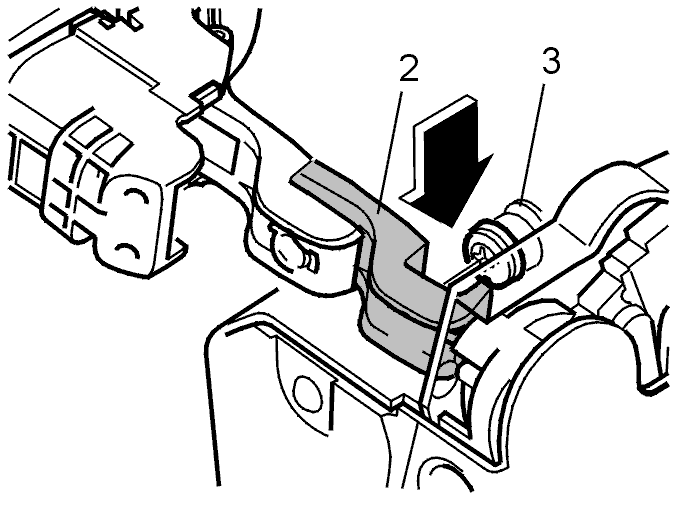

Установка дверной ручки (старое исполнение)

Установите связку (2) перед тягой на узле замка (3).Осторожно сожмите тягу на узле замка вместе со связкой ручки двери.

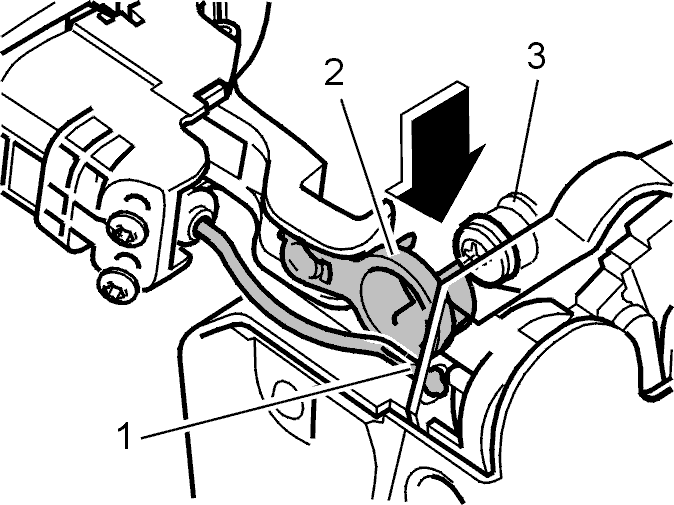

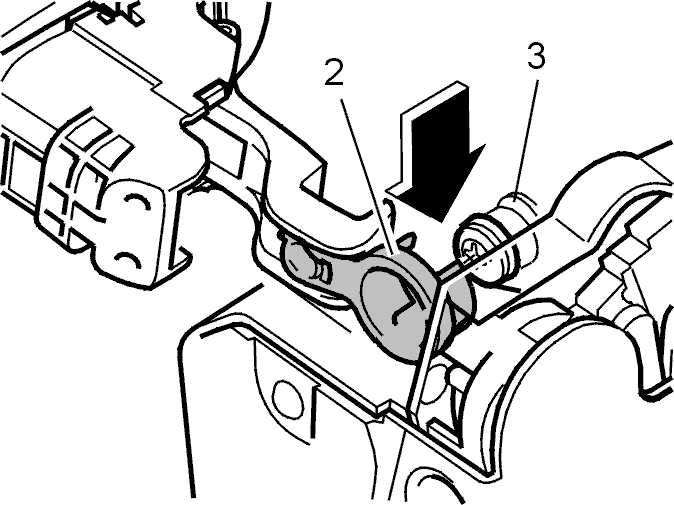

Установка ручки двери (новое исполнение)

Установите связку (2) перед тягой на узле замка (3).Установите новый винт в узле замка. Узел замка не должно быть возможным передвигать настолько, чтобы связка (2) потеряла захват тяги (3).

Установка цилиндра замка на стороне водителя (старое исполнение)

Проверьте, чтобы отверстие в узле замка, предназначенное для стопорного стержня, находилось в правильном положении.Установите цилиндр замка и наведите стопорный стержень (1) в узел замка.Проверьте, чтобы цилиндр замка был хорошо закреплен.Установите крышку на цилиндре замка.

Установка цилиндра замка на стороне водителя (новое исполнение)

Проверьте, чтобы отверстие в узле замка, предназначенное для стопорного стержня, находилось в правильном положении.Установите цилиндр замка и наведите стопорный стержень (1) в узел замка.Проверьте, чтобы цилиндр замка был хорошо закреплен.Установите крышку на цилиндре замка.

Установка узла замка и ручки двери

Прижмите ручку двери с цилиндром замка сильно к кузову одновременно с тем, как винты (А) будут устанавливаться на свои места и затяните с усилием в 10±2,5Нм.Проверьте работу замка, незакрывая двери.Затяните винты (В) с усилием в 10±2,5 Нм.Установите крышку.

Установка провода

Установите зажим (1) и втолкните его в дверь.

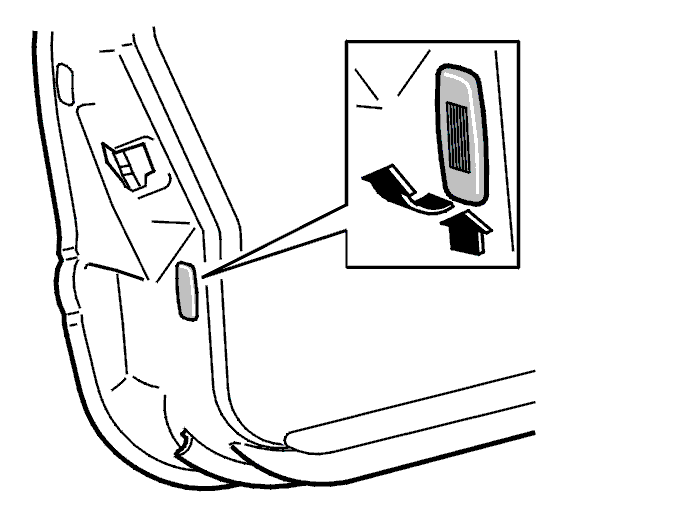

Установка стояночного фонаря

Подсоедините разъем.Прижмите и зафиксируйте габаритный фонарь.

Установка заднего регулировочного винта

Прижмите раму в дверь (1) к наружной дверной панели.Установите короткую часть регулировочного винта (2) в наружную панель двери.Ввинтите длинную часть регулировочного винта (3) в раму окна в двери. Ввинчивайте её согласно количеству оборотов или размеру, который Вы записали при разборке. См. этап Измерение расстояния

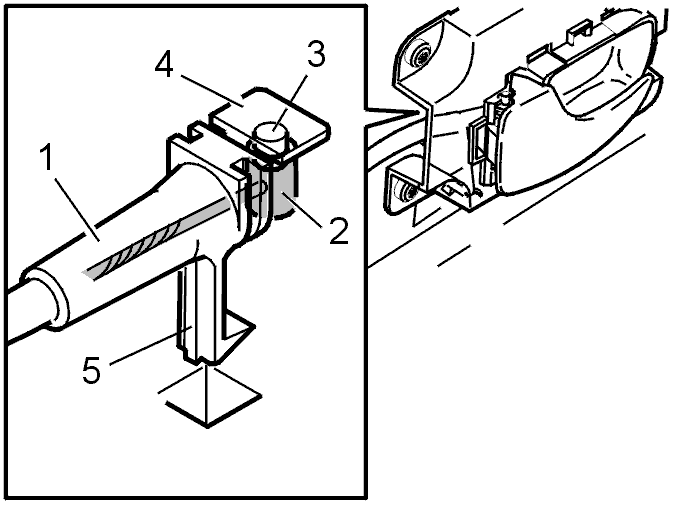

Установка троса

Прижмите конец троса (2) на направляющей (3) перед тем, как кожух троса (1) будет прижат и зафиксирован в модуле проема двери. Следите за тем, чтобы захват (5) хорошо зафиксировал.Освободите крышку (4), когда конец кожуха троса (1) будет хорошо зафиксирован. Проверьте, чтобы конец троса (2) проходил свободно.Проверьте работу замка, незакрывая двериУстановите внутреннюю ручка открывания двери.

Установка кнопки замка

Установите кнопку замка.

Примечание: Будьте осторожны, чтобы пластмассовый материал не поломался.

Установка пенопласта

При использовании старого пенопласта, понадобится новый клей. Используйте в таком случае клей с номером детали 1161095.Если старый пенопласт поломался, используйте новый пенопласт. Поврежденный пенопласт не должен использоваться повторно.

Сборка контактов

Подсоедините разъемы

• динамика (1)
• зеркала заднего вида (2)
• стеклоподъемника и замка двери (3)
• багажника и крышки топливного бака (4)

Опустите полностью стекло.

Установка панели двери

Установите малую прокладку в скребке, если она освободилась при снятии панели.Установите панель.Проверьте, чтобы стопорная шайба замка на дне отсека для хранения зафиксировала в кронштейне.

Установите

• 2 толкающих зажима сбоку в двери
• 6 толкающих зажимов в нижнем крае двери
• панель над креплением зеркала заднего вида
• рамка вокруг внутреннего рычага открывания двери
• винт в ручке
• крышка винта в ручке
• резиновый коврик в отсеке для хранения

Проверьте:

• работу замка, закрыв и открыв для этого дверь
• работу замка, замкнув его ключом и затем открыв модулем дистанционного управления
• центральное замыкание внутри
• стеклоподъемники
• чх№ърыр заднего вида
