Замена узла рычага стояночного тормоза

Подготовка

Выключите зажигание.

Снимите заднюю секцию центральной консоли согласно Заднюю центральную консоль

Снятие рычага стояночного тормоза

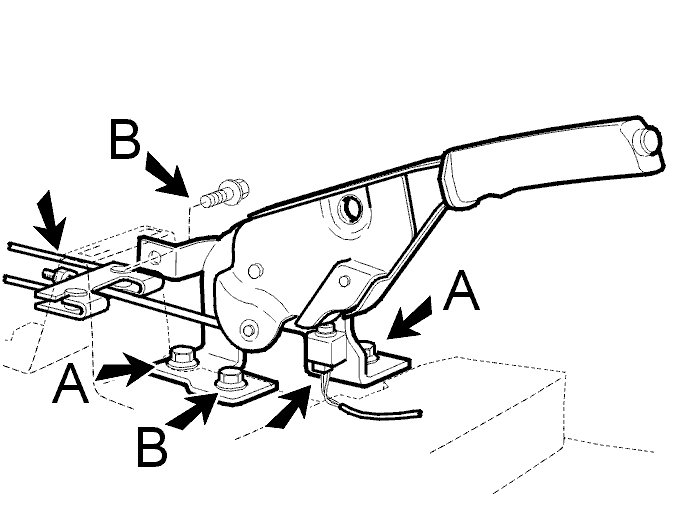

Снимите:

• разъем рычага стояночного тормоза
• 4 винта с рычага стояночного тормоза
• Снимите гайку на соединительной тяге. Стяните балансирную пружину
• рычаг стояночного тормоза.

Установка рычага стояночного тормоза

• Наденьте балансирную пружину на соединительную тягу. Установите гайку
• Установите рычаг стояночного тормоза. Затяните 4 винта.Затяните до 25 Н·м (A).Затяните до 5 Н·м (B)
• Подсоедините разъем
• Отрегулируйте стояночный тормоз согласно Стояночный тормоз, регулировка

Заключительные операции

Установите центральную консоль согласно Заднюю центральную консоль.
