Замена узла переключателя передач (B5204T4, B5234T3, B5244S)

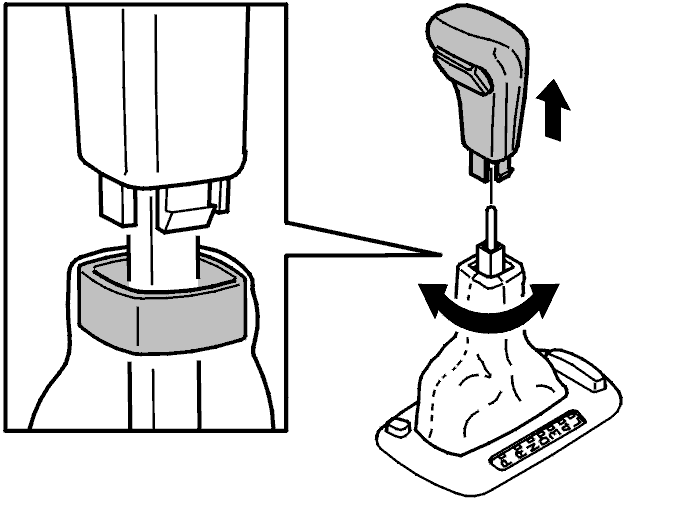

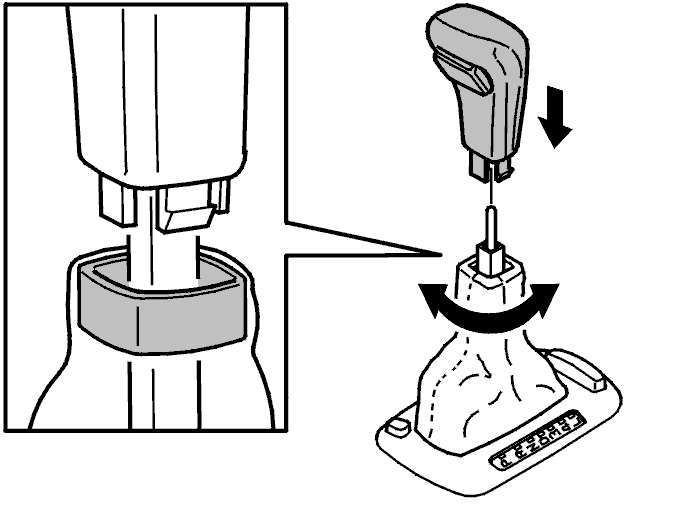

Снятие ручки переключателя передач

Поверните стопорное кольцо внутри чехла на 1/4 оборота. Потяните чехол вниз.Стяните ручку с переключателя передач.

Снятие центральной консоли

См.Замена центральной консоли.

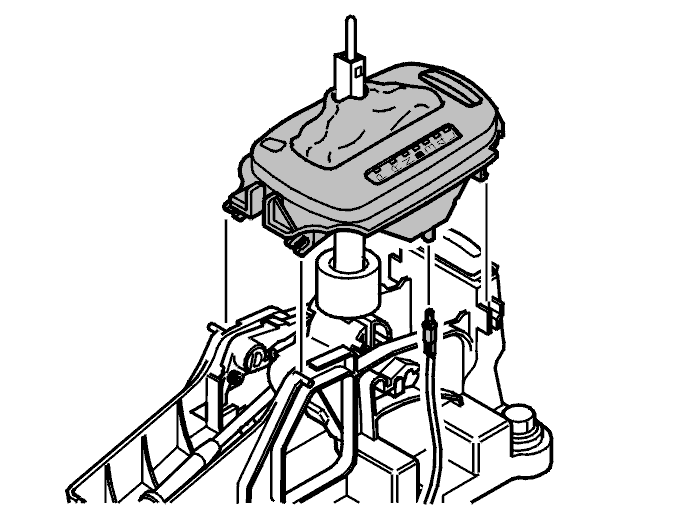

Снятие верхней панели и чехла

Снимите:

• лампу с ее держателя
• верхнюю панель с узла переключателя передач. Прежде всего отделите заднюю кромку панели.

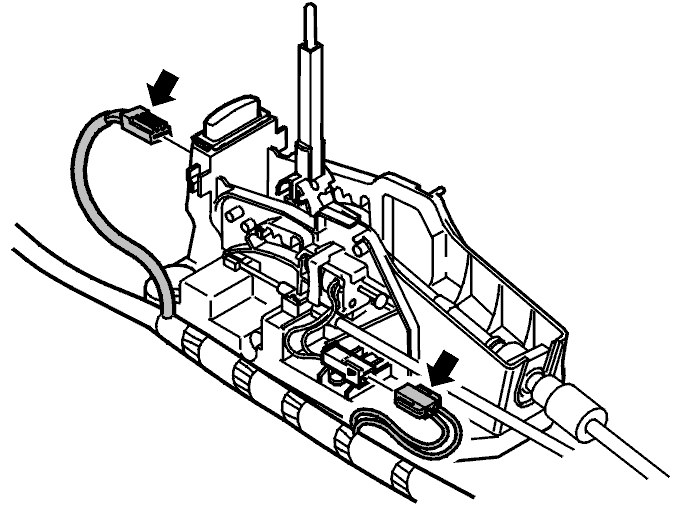

Снятие разъема с селекторного переключателя режима и с соленоида узла переключателя передач

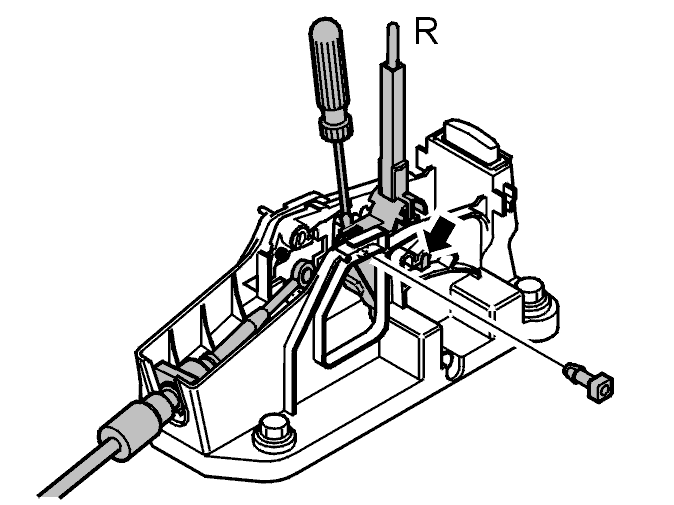

Снятие троса с переключателя передач узла переключателя передач

Переведите переключатель передач в положение R.Снимите блокировку троса путем выдавливания ее отверткой.

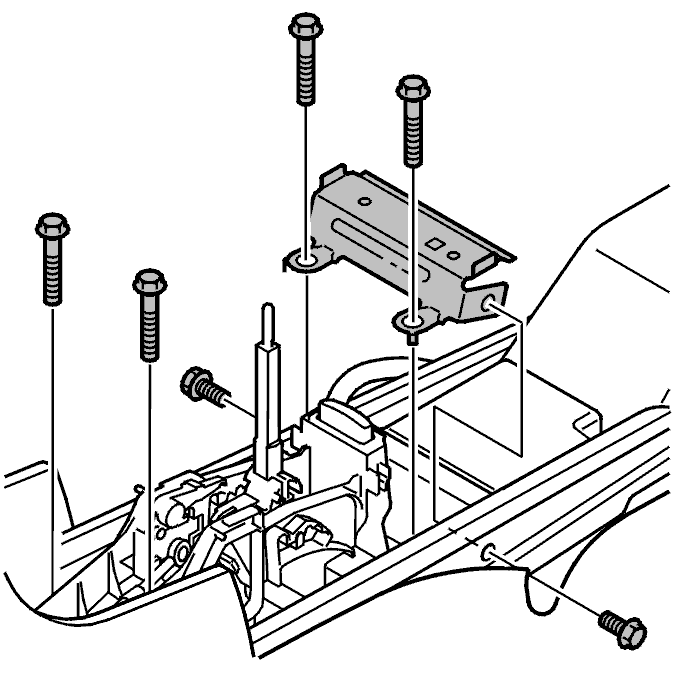

Снятие винтов и поперечины с элементов системы SIPS

Сложите ковровое покрытие с обеих сторон, чтобы оно не мешало.Выверните винты и снимите поперечину.

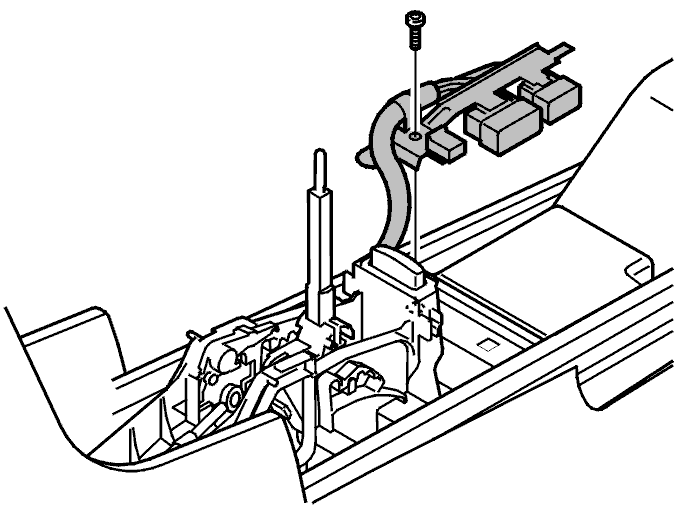

Отсоединение кронштейна разъема от узла переключателя передач

Закреплено одним винтом.

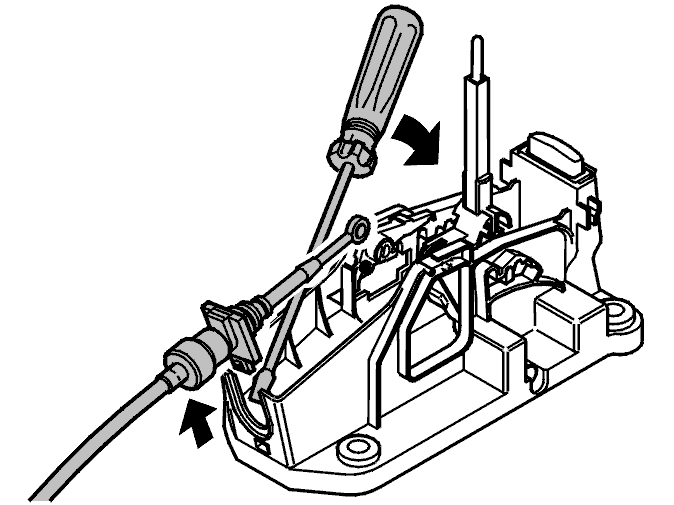

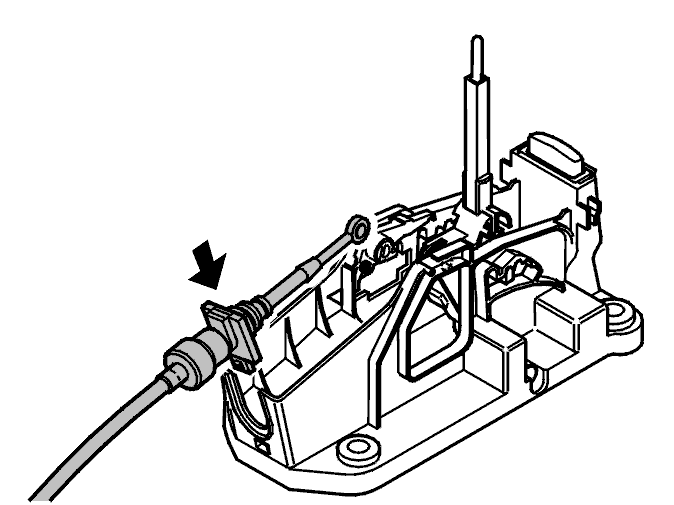

Снятие троса с узла переключателя передач

Наклоните узел переключателя передач вперед.Снимите трубку троса с переднего крепления. Используйте отвертку.

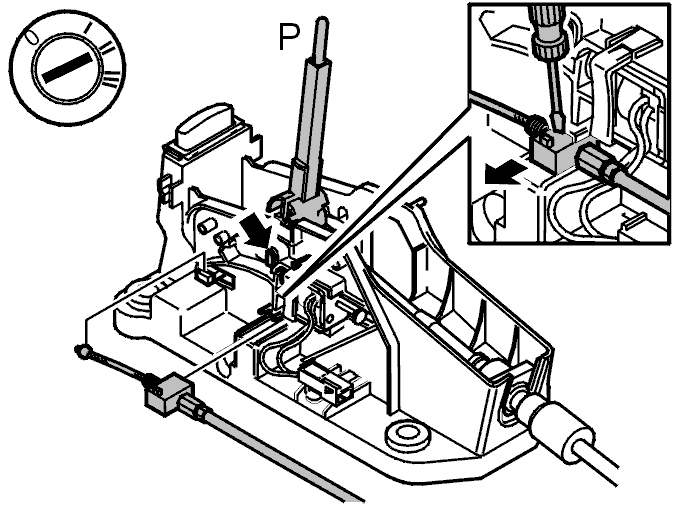

Снятие троса устройства взаимоблокировки выключателя зажигания с узла переключателя передач

Переместите переключатель передач в положение P. Поверните ключ зажигания в положение I или II.Осторожно извлеките регулятор троса при помощи маленькой отвертки.Отсоедините трос от рычага.Снимите узел переключателя передач.

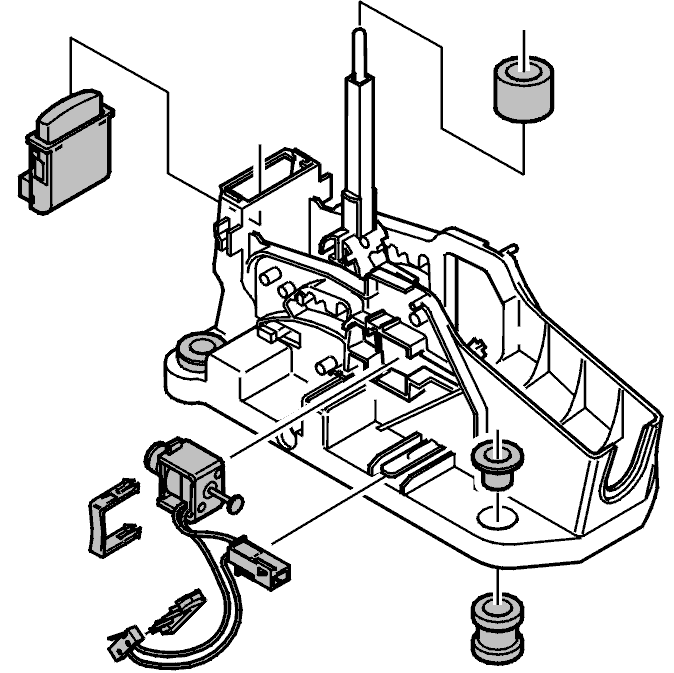

Перестановка компонентов

Перенесите следующие компоненты на новый узел переключателя передач (замените все поврежденные компоненты):

• резиновые втулки и распорные втулки
• соленоид и разъем
• селекторный переключатель режима
• кольцо из пенорезины.

Установка троса устройства взаимоблокировки выключателя зажигания в узел переключателя передач

Установите:

• узел переключателя передач (без винтов)
• трос на рычаг
• регулятор троса в его крепление.

Убедитесь в том, что ключ зажигания можно вынуть, когда переключатель передач находится в положении Р. Если необходимо, отрегулируйте.

Установка трубки троса на узел переключателя передач

Установите:

• трубку троса на конец узла переключателя передач
• трос на рычаг переключателя передач. Зафиксируйте его.

Установка поперечины между элементами системы SIPS

Отрегулируйте узел переключателя передач таким образом, чтобы его резиновые втулки разместились ровно в направляющих втулках.

Установите:

• поперечину
• винты узла переключателя передач
• боковые винты.

Затяните винты до25 Н·м.

Установка кронштейна

Установите кронштейн и разъемы. Затяните винт.Затяните все (большие) винты до25 Н·м.

Подсоедините разъем к селекторному переключателю режима

Подсоедините разъем соленоида на узле переключателя передач.

Установка верхней панели

Переведите переключатель передач в положение P.Поместите выступ указателя переключателя передач как можно дальше.Вдавите верхнюю панель на место.Установите держатель лампы.Убедитесь, что указатель переключателя передач двигается при переключении.

Установка ручки переключателя передач на узел переключателя передач

Вытяните фиксатор. Держите его вытянутым при установке переключателя передач. Это делается для того, чтобы толкатель установился правильно.Потяните чехол вверх на ручку, чтобы он зафиксировался в блокировке.Потяните вверх фиксирующую втулку на ручке переключателя передач.Убедитесь в том, что положения передач работают.

Установка центральной консоли

См.Замена центральной консоли.
