Замена уплотнительного кольца в вязкостной муфте

Подготовительные работы

Чтобы снять приводной вал и вязкостную муфту, см. VIDA:Группа 4, Снятие, замена и установка46 Задний мост, приводной вал Уплотнение, приводной вал, заменаПолуось, правая, заменаПолуось, левая, заменаКожух, полуось, заменаУплотнение, корпус шарнира равных угловых скоростей, замена

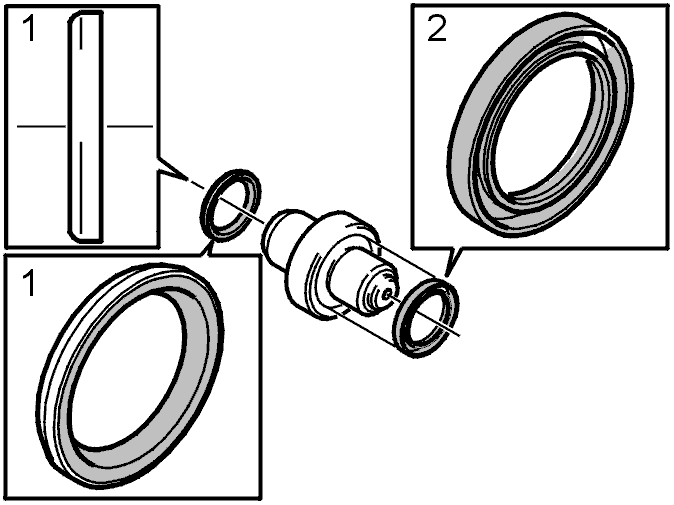

Имеется два типа уплотнительных колец:

• наружный диаметр 42 мм (ранняя версия),
• наружный диаметр 47 мм (последняя версия).

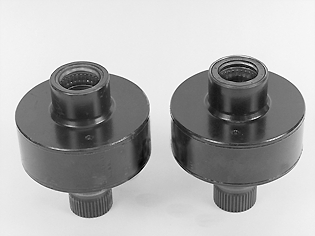

Установите вязкостную муфту в тиски с мягкими губками.

Уплотнительное кольцо 42 мм (ранняя версия)

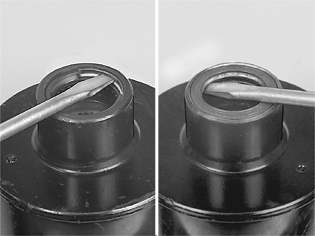

Отрежьте часть кромки уплотнительного кольца.Используйте тяжелую отвертку с широким концом.Вбейте отвертку, чтобы сделать выемку в металлическом держателе уплотнительного кольца. Затем сильно нажмите и извлеките уплотнение.

Примечание: Не вставляйте отвертку между уплотнительным кольцом и игольчатым подшипником.

Уплотнительное кольцо 47 мм (последняя версия)
Установите отвертку под кромку уплотнения. Извлеките уплотнение.

Примечание: Убедитесь, что в игольчатый подшипник не попадает грязь.

Установка уплотнительного кольца

Смажьте кромку уплотнительного кольца. Используйте смазку для подшипников колес, номер 1161241-3

Примечание: У оправки две стороны.

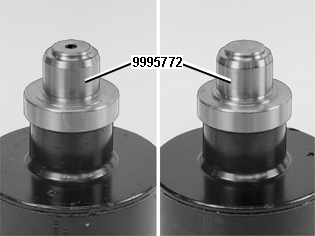

Направляющий штифт без отверстий на оправке предназначен для уплотнительного кольца ранней версии и 42 мм.Используйте специальный инструмент 🔧 DORN(VISCOKOPPLING DRIVAXEL).

Уплотнительное кольцо 42 мм (ранняя версия)
Установите уплотнение (1) на оправку закругленной кромкой на металлическом держателе в направлении наружу к вязкостной муфте.Используйте сторону на оправке без отверстия в направляющем штифте.

Уплотнительное кольцо 47 мм (последняя версия)
Установите уплотнение (2) на оправку пружиной уплотнения к дифференциалу вязкостной муфты.Вбивайте уплотнение до тех пор, пока оправка не коснется вязкостной муфты.

Завершение
