Замена уплотнения/быстроразъемного соединителя шлангов обогревателя в моторном отсеке

Имеется комплект уплотнений, в котором содержатся материалы для замены уплотнения для пропускания шланга через перегородку моторного отсека. (Требуется один комплект для каждого шланга).

Отсоединение шлангов обогревателя в моторном отсеке

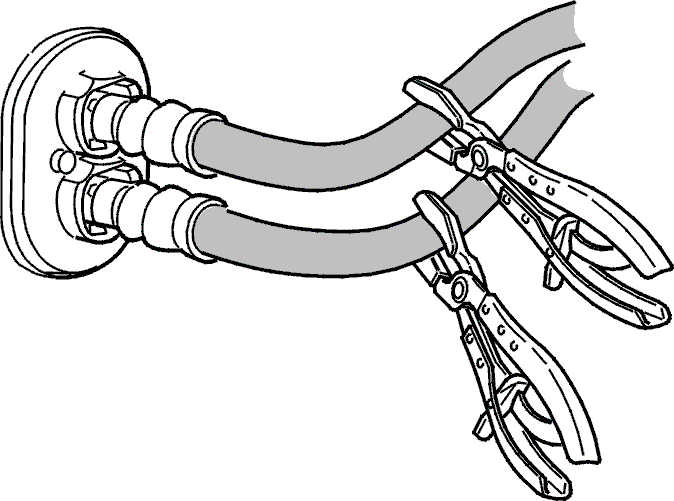

• Используйте шланговые щипцы для отсоединения шлангов обогревателя.

• Опустите быстроразъемный соединитель, для чего сожмите пластиковые фиксаторы, как показано на рисунке, и вытащите шланги.
• Отделите быстроразъемные соединители от шлангов.

Удаление старых уплотнений (в моторном отсеке)

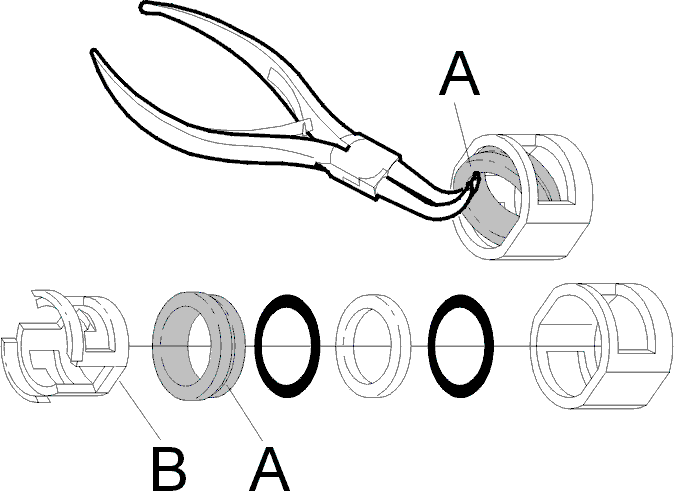

• Используйте щипцы для пружинных колец для вынимания пластиковых колец (A), крепящих уплотнительные кольца.
• Вытащите уплотнения. Проявляйте осторожность, чтобы не повредить уплотнительные поверхности.

Установка нового комплекта уплотнений

• Установите новые уплотнения, как показано на рисунке.
• Установите на шланги новые быстросъемные соединители (C).

Примечание: Внешнее пластиковое кольцо (A) для крепления уплотнительных колец, которое снималось во время выполнения операции A2, больше не используется, так как его функция выполняется быстроразъемным соединителем (C).

• Вдавите шланги в отверстие перегородки моторного отсека.
• Потяните за шланги, чтобы проверить фиксацию быстроразъемных соединителей.
• Проверьте систему на наличие утечек.
