Замена уплотнения штока механизма переключения передач (2002, 2003)

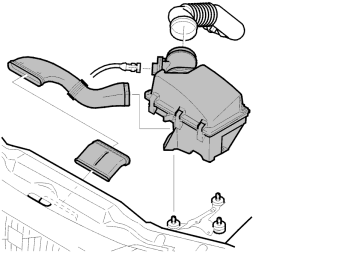

Снятие корпуса воздушного фильтра

Снимите корпус воздушного фильтра с соединениями.

Снятие плеча рычага переключения передач

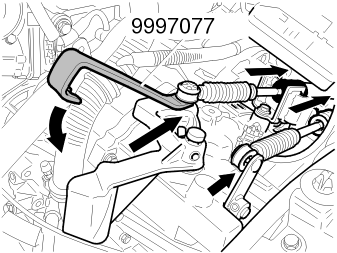

Снимите трос переключения передач около плеча рычага. Пользуйтесь монтировкой 999 7077.

Снятие плеча рычага механизма переключения передач, продолжение

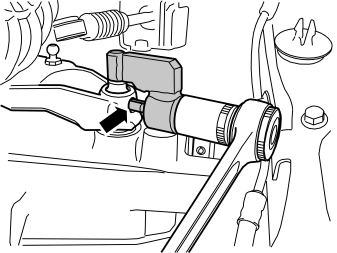

Вытолкните полый стержень толкателем 999 7221. Пользуйтесь длинным толкателем.Снимите плечо рычага.

Снятие уплотнителя

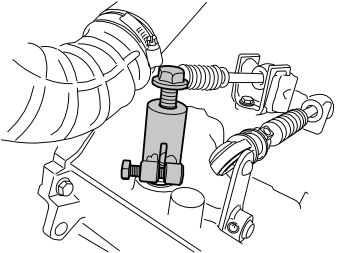

Осторожно ударьте по съемнику на дне вала переключения передач.Ввинтите винт на съемнике.Ввинтите винт М12 в верхней части, пока уплотнение не освободится.Снимите уплотнение.

Осторожно: Если вал заржавел, его следует очистить от ржавчины. Чистка выполняется в направлении вокруг фланца, а не вверх и вниз.

Для чистки вала пользуйтесь шлифовальным полотном 951 1024 или очень мелким наждачным полотном.

Почистите место вокруг направляющей механизма переключения передач изопропиловым спиртом и продуйте сжатым воздухом.

Установка уплотнителя

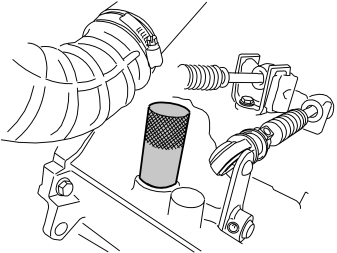

Установите новое уплотнение. Пользуйтесь оправкой 999 7220.

Установка рычага переключения передач

Установите плечо рычага.Втолкните полый трубку толкателем 999 7221. Пользуйтесь коротким стержнем.

Установка корпуса воздушного фильтра

Установите корпус воздушного фильтра.
