Замена турбонагнетателя (TC) (B5204FT, B5204T2, B5204T3)

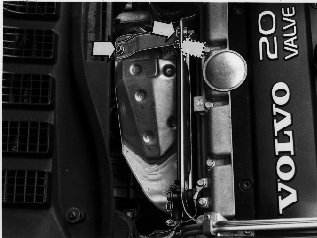

Снимите:

• тепловую защиту над выпускным коллектором

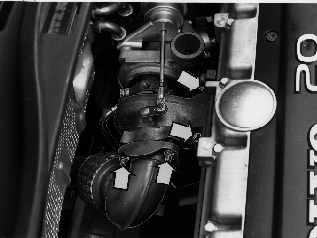

Снимите с турбонагнетателя его элементы

Отсоедините от турбонагнетателя (TC) верхнюю трубу подачи воздуха в цилиндры вместе с нижним резиновым шлангом и отложите в сторону.Снимите воздухозаборник.Снимите внутреннюю тепловую защиту.Ослабьте крепления верхней трубы возврата охлаждающей жидкости. Пережмите зажимом шланг охлаждающей жидкости и отложите шланг/трубу в сторону.Отсоедините штуцер трубки подачи масла.Поднимите автомобиль

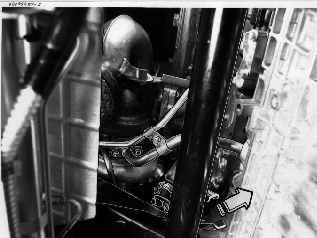

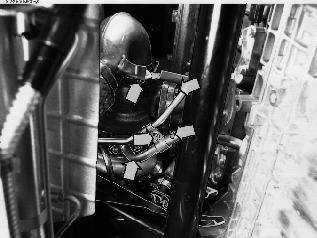

Снимите:

• скобу между трубками
• возвратный маслопровод
• выверните винт кронштейна выпускной трубы
• отверните гайку крепления выпускной трубы к турбонагнетателю (TC)
• отверните гайки крепления выпускного коллектора к турбонагнетателю (TC)

Пережмите зажимом шланг подачи охлаждающей жидкости.Опустите автомобиль.

Снимите турбонагнетатель (TC)

Отверните гайки крепления выпускной трубы к турбонагнетателю (TC).Отсоедините трубу подачи охлаждающей жидкости.Отверните гайки крепления турбонагнетателя (TC) к выпускному коллектору.

Отсоедините шланги:

• нагнетающий (красный)
• перепускного клапана (белый)
• регулятора давления (желтый)

Снимите:

• турбонагнетатель (TC)
• старые шпильки с выпускного коллектора.

Примечание: При установке шпильки должны быть обязательно закреплены герметикам шифр номер 1161076-5.

Установите:

• новые шпильки (если отсутствуют), затяните до 20 Нм
• турбонагнетатель (TC)
• шланги согласно маркировке
• обе верхние гайки выпускного коллектора и затяните их

поднимите автомобиль

Установите:

• нижние гайки выпускного коллектора и затяните до 25 Нм.

Закрепите турбонагнетатель (TC)

Затяните верхние гайки выпускного коллектора до 25 Нм.Затяните все гайки крепления выпускного коллектора к турбонагнетателю до момента: 30 Нм одновременно контролируя параллельность поверхностей.Поднимите автомобиль

Установите нижний маслопровод

Установите маслопровод (смажьте уплотнительное кольцо).Затяните винт кронштейна выпускной трубы.Опустите автомобиль.

Установите:

• подающий маслопровод
• Трубки подачи и вывода охлаждающей жидкости (снимите зажимы)
• шланг свежего воздуха
• внутреннюю тепловую защиту
• верхнюю трубу подачи воздуха в цилиндры
• внешнюю тепловую защиту

Примечание: Замените шайбы медной трубки охлаждающей жидкости и верхнего маслопровода.

Поднимите автомобиль

Установите скобу между трубками

Снимите зажимы со шланга возврата охлаждающей жидкости.Опустите автомобиль.

Проверьте работу
Проверьте давление наддува.Проверьте уровень масла и охлаждающей жидкости.Проверьте уровень масла и охлаждающей жидкости.

Подсказка: После замены турбонагнетателя может быть зарегистрирован диагностический код неисправности (DTC) 3-5-2 - сбросите его
