Замена трубы заливной горловины (B4164S, B4184S, B4204S)

Снятие трубы заливной горловины

• Произведите частичный слив топливной системы, смотрите Замена топливного бака.

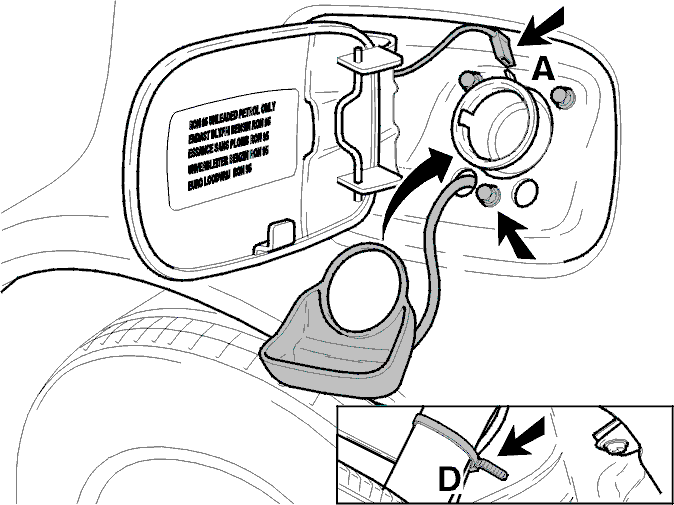

• Снимите колпачок крышки заливной горловины отсоедините соединение заземления (А) на трубе заливной горловины
• @Вытащите поддон@
• Удалите три болта.

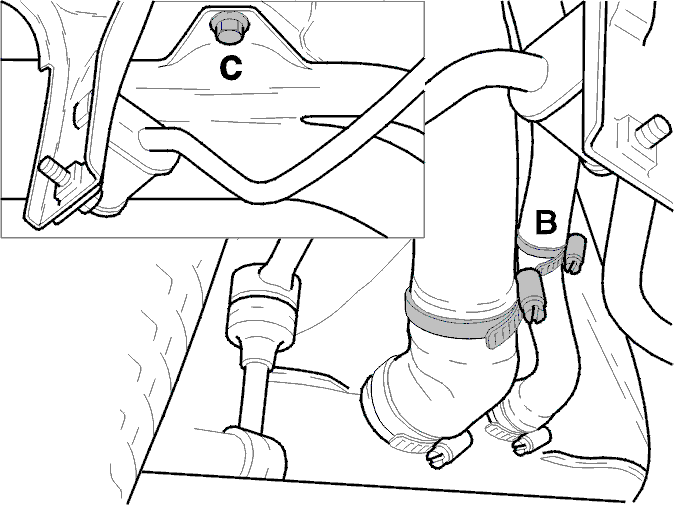

• Поднимите автомобиль и прочистите соединение для шлангов на трубопроводе и на трубке сапуна (В).
• Отсоедините хомуты для шлангов со стороны топливного бака (В) и снимите болт на лонжероне (С).
• Вытащите трубу заливной горловины

Установка трубы заливной горловины

Поместите трубу заливной горловины.

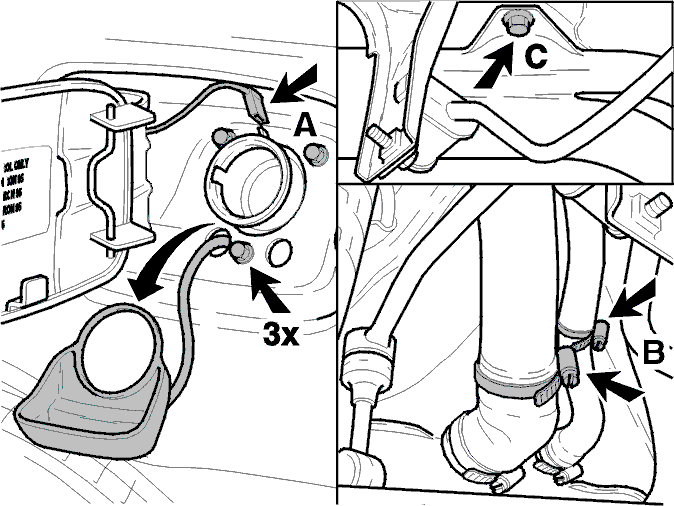

• Установите трубу заливной горловины (затяните вручную болт С)
• Закрепите хомуты (В) и затяните их максимально на 3 Нмдля маленького шланга и 6 Нм для большого шланга.

Примечание: Это - максимально разрешенные крутящие моменты, в связи с использованием пластиковых трубопроводов.
- Установите три болта на верх, затяните до 5 Нм
- Установите соединение заземления (А).
- Поместите поддон и закрепите сливной шланг скобой (D)
- Затяните болт (С). Момент затяжки 5 Нм.

Снимите инструмент слива и наполните топливную систему.
