Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (-09) | B5244SG2 | 2002–2005 |
| S80 (-06) | B5244SG2 | 2002–2005 |
| V70 (00-08) | B5244SG2 | 2002–2005 |
Осторожно: Отрицательная клемма аккумулятора должна быть отсоединена во время выполнения всех работ на газовом оборудовании. См. Аккумуляторная батарея, отсоединение.
Не повредите уплотнения
Примечание: Всегда очищайте вокруг всех соединений, которые будут отсоединяться. Это делается для того, чтобы предотвратить попадание в систему загрязняющих веществ.

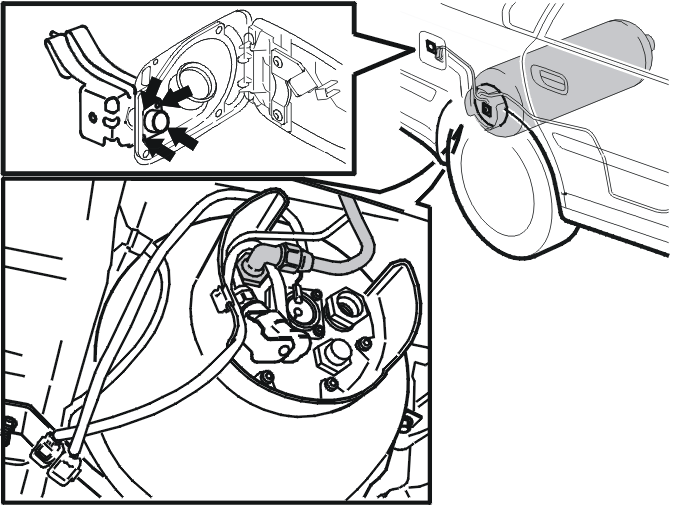

Снятие трубы топливной заливной горловины / штуцера заливной горловины
Опорожните трубу заливной горловины, позволив газу выйти.Поднимите автомобиль.
Снимите:
- защитный элемент газового бака
- правое заднее колесо
- облицовку крыла. См. Задняя облицовка крыла.
Внимание: Будьте осторожны при работе с газом под высоким давлением. Существует опасность взрыва и обморожения. Выполняйте работы на открытом воздухе или в мастерской с вытяжными вентиляторами.
Осторожно отсоедините соединение трубы заливной горловины на заднем газовом баке. Дайте газу выйти, пока слышится шипение.
Снимите:
- правую панель в багажном отсеке. См.:
- один винт и две гайки с кронштейна для штуцера топливной заливной горловины
- муфту трубопровода и трубу заливной горловины с газового бака
- провод заземления с кузова
- стопорное кольцо.
Подденьте и отсоедините резиновую манжету от кузова и затем от бензиновой линии.Снимите блок (штуцер, резиновую манжету, кронштейн, газовую трубу и провод заземления) в направлении вниз и вперед.
Замена компонентов
Снимите:
- трубу заливной горловины. Отсоедините соединение на штуцере заливной горловины
- штуцер заливной горловины с кронштейна. Ослабьте четыре винта и гайки
- резиновую манжету
- провод заземления с газовой трубы.
Установите:
- резиновую манжету на кронштейне
- штуцер заливной горловины, четыре винта и гайки
- трубу заливной горловины, проверьте направление, в которое повернута труба
- провод заземления.
Установка трубы топливной заливной горловины / штуцера заливной горловины
Осторожно: Перед установкой убедитесь, что концы труб и соединения не повреждены.
Осторожно: Затяните муфты трубопровода. См. Затягивание трубных соединений.
Сдвиньте блок вниз (штуцер, резиновую манжету, кронштейн, газовую трубу и провод заземления).
Установите:
- резиновую манжету на бензиновой трубе
- резиновую манжету в кузове
- соединение газовой трубы на газовый бак
- провод заземления
- один винт и две гайки с кронштейна для штуцера топливной заливной горловины
- правую панель в багажном отсеке. См.:
- облицовку крыла. См. Задняя облицовка крыла
- правое заднее колесо. См. Установка колес
- Проверьте на наличие утечек. См. Газовая труба, проверка на наличие утечек
- защитный элемент газового бака.
Опустите автомобиль.Подсоедините разъем в багажном отсеке.
