Замена трубы топливной заливной горловины / штуцера заливной горловины (B5244SG)

Снятие трубы топливной заливной горловины / штуцера заливной горловины

Поднимите автомобиль.Опорожните газовую трубу. См. Газовая труба, опорожнение.

Снимите:

• защитный элемент газового бака
• правое заднее колесо
• облицовку крыла. См. Задняя облицовка крыла.

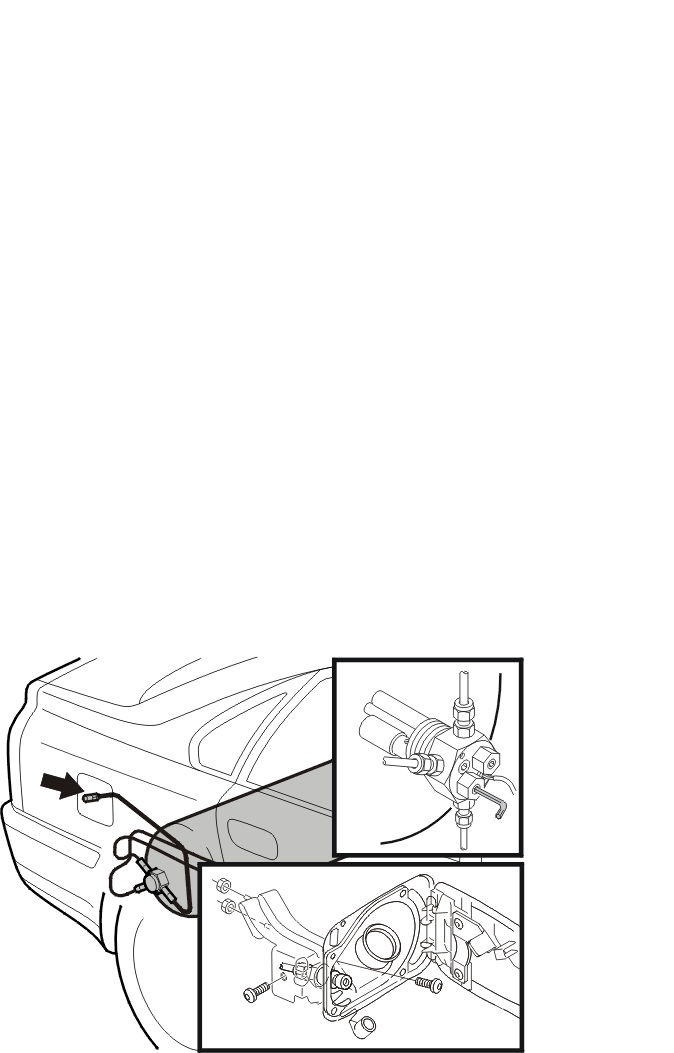

Осторожно отсоедините соединение трубы заливной горловины на заднем газовом баке. Используйте вытяжной вентилятор или выполняйте операцию на открытом воздухе.

Снимите:

• правую панель в багажном отсеке. См.:
• один винт и две гайки с кронштейна для штуцера топливной заливной горловины
• муфту трубопровода и трубу заливной горловины с газового бака
• провод заземления с кузова.

Подденьте и отсоедините стопорное кольцо и резиновую манжету от кузова и затем от бензиновой линии.Снимите блок (штуцер, резиновую манжету, кронштейн, газовую трубу и провод заземления) в направлении вниз и вперед.

Замена компонентов

Снимите:

• трубу заливной горловины. Отсоедините соединение на штуцере заливной горловины
• штуцер заливной горловины с кронштейна. Ослабьте четыре винта и гайки
• резиновую манжету
• провод заземления с газовой трубы.

Установите:

• резиновую манжету на кронштейне
• штуцер заливной горловины, четыре винта и гайки
• трубу заливной горловины, проверьте направление, в которое повернута труба
• провод заземления.

Установка трубы топливной заливной горловины / штуцера заливной горловины

Осторожно: Перед установкой убедитесь, что концы труб и соединения не повреждены.

Примечание: Затяните муфты трубопровода. См. Затягивание трубных соединений.

Сдвиньте блок вниз (штуцер, резиновую манжету, кронштейн, газовую трубу и провод заземления).

Установите:

• резиновую манжету на бензиновой трубе
• резиновую манжету и стопорное кольцо в кузов
• муфты трубопровода на газовом баке
• провод заземления
• один винт и две гайки с кронштейна для штуцера топливной заливной горловины
• правую панель в багажном отсеке. См.:
• облицовку крыла. См. Задняя облицовка крыла
• правое заднее колесо. См. Установка колес

Откройте клапан на заднем и переднем газовом баке.Установите все разъемы.Проверьте на наличие утечек. См. Газовая труба, проверка на наличие утечек.Установите защитный элемент заднего газового бака.Опустите автомобиль.
