Замена трубы топливной заливной горловины (B4204T2 CVVT, B4204T3, B4204T3 (CA) (US))

Снятие трубы топливной заливной горловины

Внимание: Для следующих операций должны использоваться защитные перчатки и защитные очки из-за опасности разливания топлива

• Слейте часть топлива из топливной системы, см. Слив топлива из топливной системы
• Снимите крышку заливной горловины
• Снимите фильтр диагностики утечек, см. Замена фильтра диагностики утечек

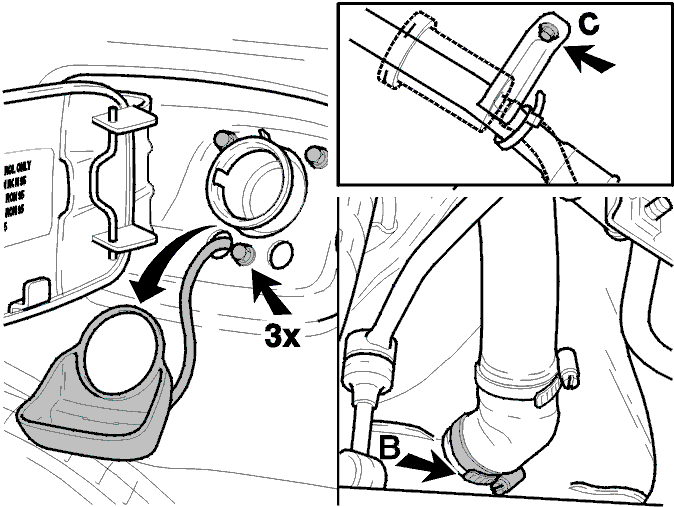

• Вытяните резиновое уплотнение и сливной шланг
• Выверните три болта
• Поднимите автомобиль. Очистите соединитель (В) шланга топливного бака
• Снимите зажимы для шланга на боковой стороне трубы топливной заливной горловины (В) и болт на лонжероне (С)
• Снимите линию насоса диагностики утечек с трубы топливной заливной горловины. Вдавите фиксатор и потяните
• Снимите линию с угольного фильтра Evap. Вдавите фиксатор и потяните
• Снимите трубу топливной заливной горловины вместе со шлангами.

Установка трубы топливной заливной горловины

Установите трубу топливной заливной горловины.

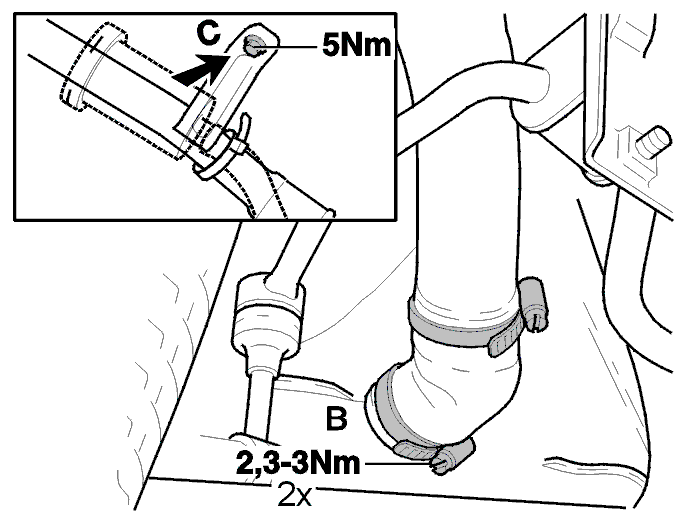

• Затяните трубу топливной заливной горловины (затяните болт С вручную)
• Установите топливные шланги (В). Затяните зажимы максимум до 3 Н·м
• Установите трубу диагностики утечек с зажимом и кронштейном трубы топливной заливной горловины

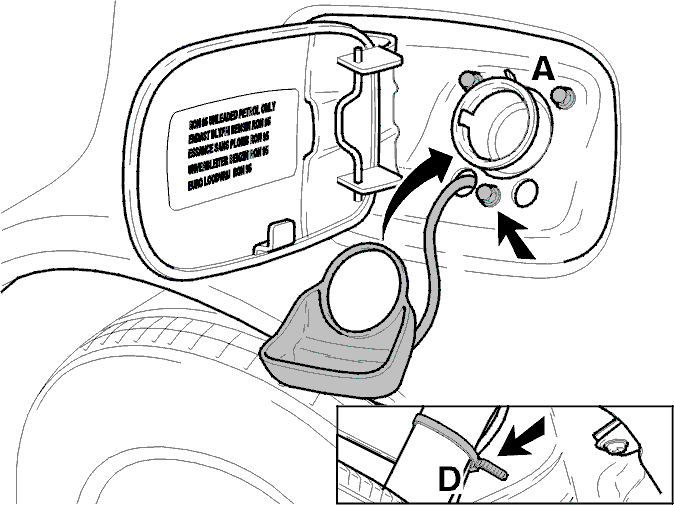

• Установите три болта наверху. Момент затяжки 5 Н·м
• Установите заново фильтр диагностики утечек и трубу
• Установите заново желоб и закрепите сливной шланг и трубу диагностики утечек хомутом (D).

Завершение

Убедитесь, что топливопровод и топливные трубки установлены так, что они не трутся друг о друга и не вызывают дребезжание.Заведите двигатель и проверьте на наличие утечек топлива.Переходите к системе связи автомобиля VIDA и выполните диагностическую проверку утечек.
