Замена троса коробки передач (1996, 1997)

Снятие аккумулятора и воздухоочистителя (ACL)

Припаркуйте автомобиль на ровной поверхности. Не применяйте стояночный тормоз.Снимите:

• Аккумулятор
• Корпус воздухоочистителя (ACL), см. Замена воздухоочистителя (ACL).
• Полку аккумулятора

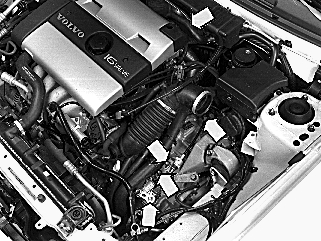

Отсоединение троса коробки передач

Снимите:

• Стопорный зажим и шайбу с рычага
• Трос с зажима на кронштейне разъема
• Кронштейн троса и трос с рычага
• Теплоизоляционный щиток на теплоизоляционной перегородке (три гайки).

Снятие задней центральной консоли

Снимите:

• Корзину для бумаг
• Два винта на заднем крае
• Резиновый коврик и винт на переднем крае
• Заднюю центральную консоль.

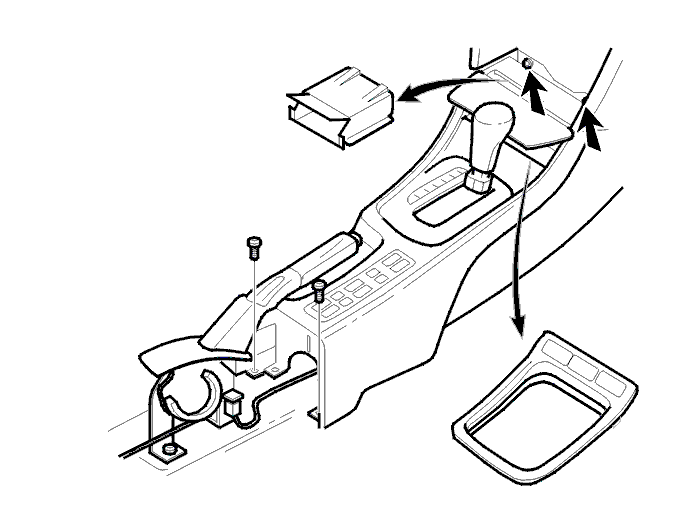

Снятие передней центральной консоли

Снимите:

• Вещевой лоток центральной консоли под магнитолой или магнитолой с большой передней панелью
• Два винта и вытяните держатель вместе с пепельницей.
• Разъемы
• Выключатели на раме панели
• Раму панели вокруг панели переключателя передач.
• Два винта на заднем крае центральной консоли.
• Если автомобиль оборудован противоугонным устройством:Кронштейн блока сигнализации

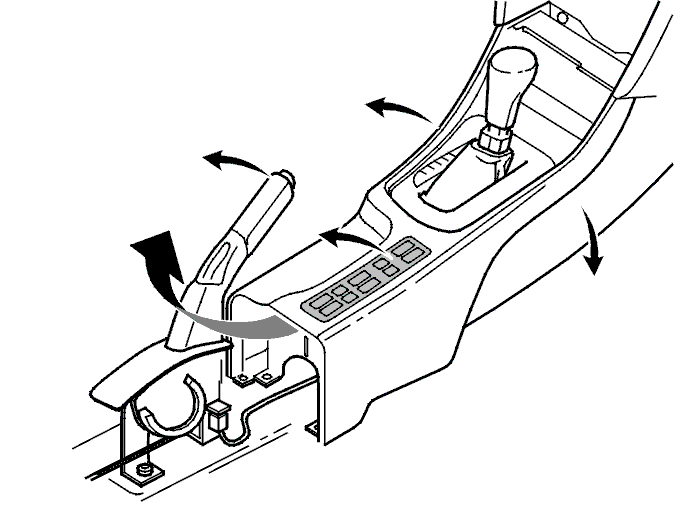

Снятие передней центральной консоли, продолжение

Снимите левую и правую боковые панели.Снимите панель с выключателями. Отсоедините все разъемы.Задействуйте стояночный тормоз.Снимите центральную консоль.

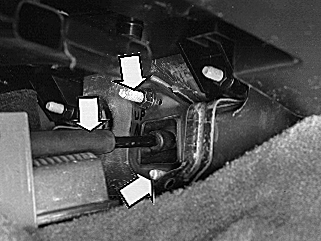

Отсоединение в узле переключателя передач

Отсоедините трос коробки передач от узла переключателя передач.Используйте плоскогубцы для удаления штырька троса.Снимите стопорный зажим, прикрепляющий трубку троса к узлу переключателя передач.Снимите узел переключателя передач. Снимите трос.

Снятие троса коробки передач

Ослабьте раму резиновой втулки в панели капота (две гайки).Снимите трос, втянув его в салон.

Примечание: Для вытягивания троса и кронштейна через моторный отсек необходимо два человека.

Установка троса переключателя передач

Осторожно вставьте трос со стороны салона в моторный отсек.

Примечание: Для вытягивания троса и кронштейна через моторный отсек необходимо два человека.

Осторожно: Старайтесь не перегибать трос или его трубку слишком сильно, чтобы не повредить их. Соблюдайте осторожность, чтобы не повредить чехол троса.

Расположите трос в узле переключателя передач. Установите узел переключателя передач в автомобиле (четыре винта).Момент затяжки: 25 Н·м.Установите:

• Трубку троса в узел переключателя передач. Зафиксируйте трубку зажимом.
• Трос на переключателе передач при помощи штифта.
• Раму на резиновое уплотняющее кольцо в панели капота (две гайки). Момент затяжки: 25 Н·м.

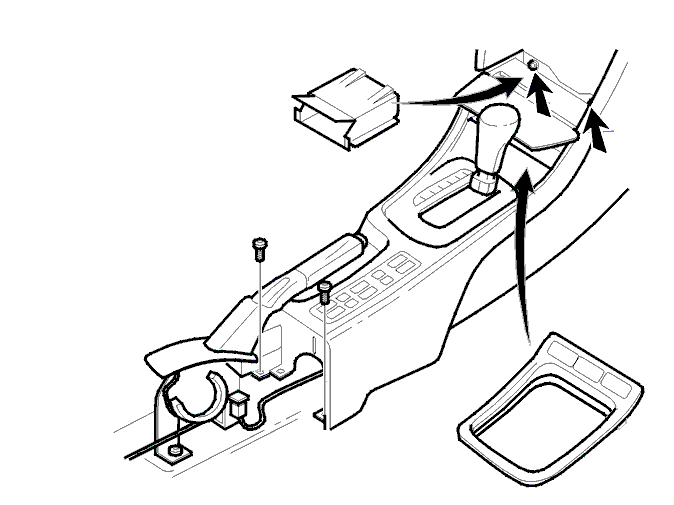

Установка передней центральной консоли

Установите:

• Панель переключателя передач в центральную консоль
• Панель вместе с выключателями рядом с переключателем передач и разъемами
• Держатель с пепельницей и подсоедините разъемыУстановите винты на переднем и заднем краях
• Если автомобиль оборудован противоугонным устройством: Кронштейн противоугонной сигнализации.Момент затяжки, задние винты:40 Н·м.
• Вещевой лоток центральной консоли под магнитолой или магнитолой с большой передней панелью
• Боковые панели.

Установка задней центральной консоли

Установите:

• Заднюю центральную консоль
• Винт на переднем крае и резиновый коврик
• Два винта на заднем крае
• Корзину для бумаг.

Регулировка троса коробки передач. Установка компонентов моторного отсека

Отрегулируйте трос коробки передач согласно Регулировка троса коробки передач.Установите:

• Теплоизоляционный щиток (три винта).
• Полку аккумулятора
• Корпус воздухоочистителя (ACL), см. Замена воздухоочистителя (ACL).
• Аккумулятор. Подсоедините кабели.
