Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S40 (-04) | B4164S2 | 2000–2004 |
| S40 (-04) | B4184S10 | 2001–2004 |
| S40 (-04) | B4184S2 | 2000–2004 |
| S40 (-04) | B4184S3 | 2000–2004 |
| S40 (-04) | B4184S9 | 2001–2004 |
| S40 (-04) | B4204S2 | 2000–2004 |
| S40 (-04) | B4204T2 CVVT | 2000 |
| S40 (-04) | B4204T3 | 2001–2004 |
| S40 (-04) | B4204T3 (CA) (US) | 2001–2003 |
| S40 (-04) | B4204T4 | 2003, 2004 |
| S40 (-04) | B4204T5 | 2001–2003 |
| V40 (-04) | B4164S2 | 2000–2004 |
| V40 (-04) | B4184S10 | 2001–2004 |
| V40 (-04) | B4184S2 | 2000–2004 |
| V40 (-04) | B4184S3 | 2000–2004 |
| V40 (-04) | B4184S9 | 2001–2004 |
| V40 (-04) | B4204S2 | 2000–2004 |
| V40 (-04) | B4204T2 CVVT | 2000 |
| V40 (-04) | B4204T3 | 2001–2004 |
| V40 (-04) | B4204T3 (CA) (US) | 2001–2003 |
| V40 (-04) | B4204T4 | 2003, 2004 |
| V40 (-04) | B4204T5 | 2001–2003 |
Общая информация

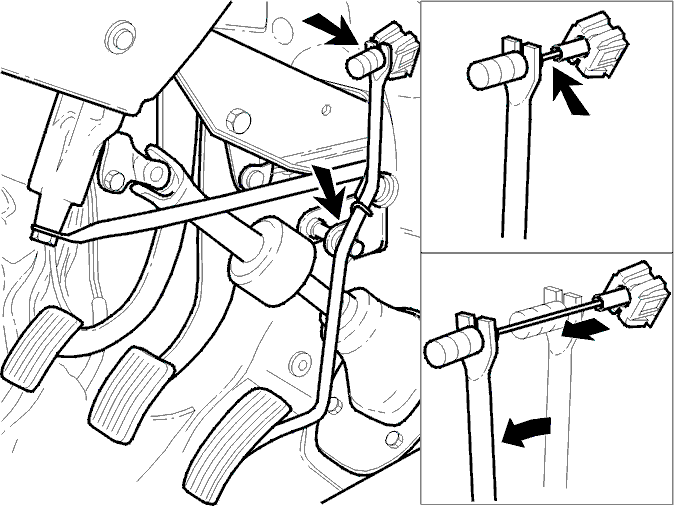

- Трос дроссельной заслонки никогда нельзя сгибать ни в каком месте
- Трос должен быть строго на одной линии с трубкой троса при полностью закрытой дроссельной заслонке
- Отрегулируйте трос и трубку, если они не выровнены правильно, путем изгибания крепления трубки троса
- При нажатии и отпускании педали акселератора (АР) трос должен прямо входить в трубку троса и выходить из нее
- Если необходимо, это возможно отрегулировать, согнув рычаг педали акселератора (АР) со стороны троса.
При установке новой педали акселератора (АР) подшипник оси педали акселератора (АР) должен быть смазан смазкой.

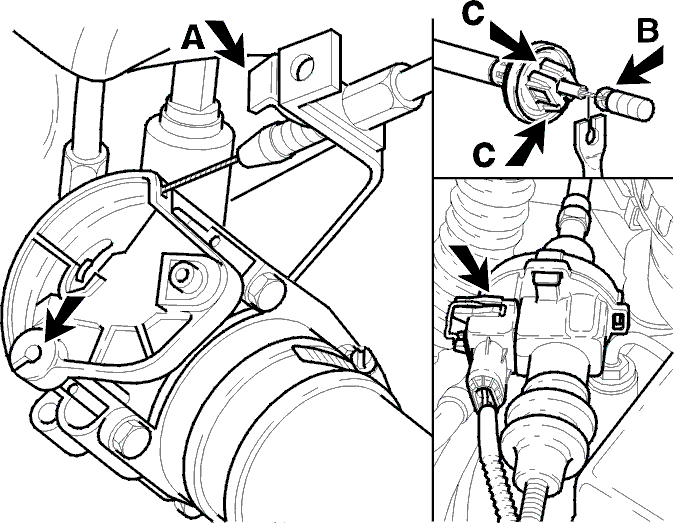

Снятие троса дроссельной заслонки
Примечание: Автоматические коробки передач:Выключатель переключения на пониженную передачу интегрирован в трос дроссельной заслонки начиная с модельного года 98 включительно.
Снимите из моторного отсека:
- крышку двигателя над корпусом дроссельной заслонки (TB)
- трос с дроссельной заслонкой в широко открытом положении
- стопорное кольцо (А). Снимите трубку троса с крепления троса
- Автоматическая коробка передач с 98 модельного года:разъем от выключателя переключения на пониженную передачу.
Снимите из салона:
- нижнюю часть приборной панели.
Примечание: Снимите вакуумный блок с автомобилей с системой поддержания выбранной скорости.
- вдавите трос (В). Снимите трос дроссельной заслонки с педали
- трос дроссельной заслонки с теплоизоляционной перегородки, вдавив зажимы (С) сначала на одной стороне, а затем на другой
- снимите трос.

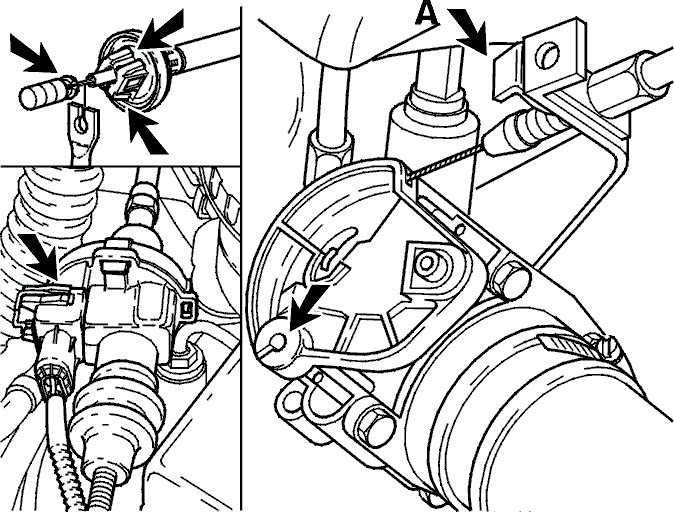

Установка троса дроссельной заслонки
Моторный отсек:
- проверьте резиновый элемент на тросе
- вставьте трос дроссельной заслонки в панель капота. Прижмите, пока не раздастся щелчок.
Салон:
- подсоедините трос к педали. Убедитесь, что замок фиксируется
-
Примечание: > Автомобили с системой поддержания выбранной скорости: Установите вакуумный блок.
- установите нижнюю часть приборной панели.
Моторный отсек:
- Автоматическая коробка передач: установите разъем выключателя переключения на пониженную передачу
- установите трубку троса на крепление троса. Защелкните зажим (В) на место
- подсоедините трос к корпусу дроссельной заслонки (ТВ).
Проверка и регулировка шкива дроссельной заслонки и троса дроссельной заслонки
