Замена топливопровода (D5252T MSA 15.7)

Подготовка

Снимите:

• нижний воздухоотражатель.
• звукоизоляцию под двигателем.

Быстросъемный соединитель между топливным шлангом и топливопроводом

Внимание: Для следующих операций должны использоваться защитные перчатки и защитные очки из-за опасности разливания топлива.

Отсоедините быстросъемный соединитель между топливным шлангом и топливопроводом под топливным фильтром, вдавливая стопорное кольцо в быстросъемный соединитель и разнимая его.Закупорьте быстросъемный соединитель, вставив в него шток 6 мм сверла.Установите резиновую заглушку номер 1346125 в топливопровод для уменьшения разливания топлива.Отвинтите топливопровод (гаечный ключ на 11 мм) от топливного насоса обогревателя (упор - гаечный ключ на 14 мм).Установите резиновую заглушку номер 1346125 в топливопровод для уменьшения разливания топлива.

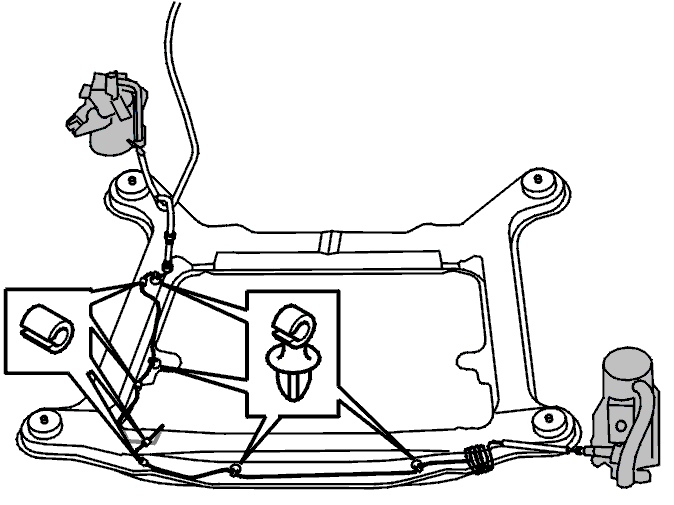

Топливопровод

Освободите топливопровод от зажимов на подрамнике.На передней части подрамника есть 2 зажима, а также 2 на боковой части подрамника.Снимите топливопровод.Снимите зажимы (4) с подрамника.

Топливопровод

Установите новый топливопровод.

Примечание: Следите за тем, чтобы не изменить изгибанием изначальной формы топливопровода.

Подсоедините топливопровод к топливному насосу рукой.Выньте сверло, закрывающее быстросъемный соединитель.Подсоедините топливопровод к быстросъемному соединителю топливного шланга.При запирании быстросъемного соединителя должен быть слышен щелчок.Установите зажимы (4) на подрамник.Отрегулируйте прокладочные скобы на топливопроводе так, чтобы они находились в том же положении, как и на старом топливопроводе.Прикрутите топливопровод на топливный насос (гаечный ключ на 11 мм) (упор - гаечный ключ на 14 мм). Затяните до 14 Н·м.

Завершение

Выполните проверку функционирования и проверку на наличие утечек.Убедитесь, что топливопровод и топливные трубки установлены так, что они не трутся друг о друга и не вызывают дребезжание.Установите звукоизоляцию и нижний воздухоотражатель.
