Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация всегда правильная.
Безопасность
Осторожно: ОГНЕОПАСНО. Будьте очень осторожны, избегайте возникновения искр при работе с топливной системой.
Подготовка
Выньте ключ зажигания.
Снятие компонентов

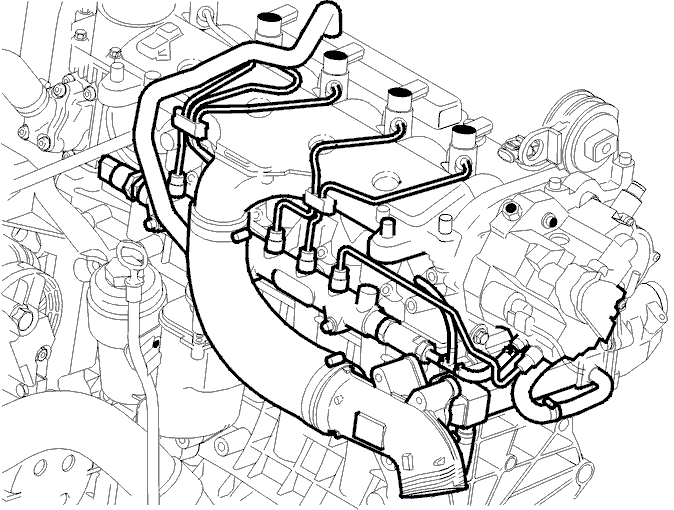

Снимите:
- крышку двигателя, потянув ее прямо вверх
- шланг между смесителем и впуском.
Отсоедините разъемы от:
- датчика давления топливной магистрали
- регулятора турбонаддува с регулируемым соплом (VNT)
- свечи предпускового подогрева.

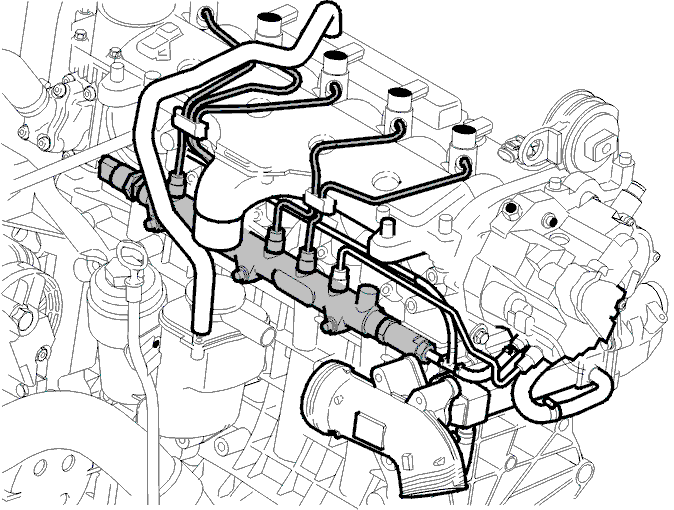

Снятие топливной магистрали
Примечание: Используйте бумагу для сбора топлива в случае пролива.
Снимите:
- шланг с пламегасителя
- шланг с предохранительного клапана
- винты (3) на топливной магистрали
- топливную магистраль
Установка топливной магистрали
Установите:
- топливную магистраль. Затяните до 17 Н·м
- шланг на предохранительный клапан
- шланг на пламегаситель.Используйте новые зажимы для шланга.
Установите новые трубки подачи. Затяните с моментом 28 Нм.
Установка компонентов
Присоедините разъемы:
- к датчику давления на топливной магистрали
- регулятора турбонаддува с регулируемым соплом (VNT)
- свечам предпускового подогрева согласно Момент затяжки.
Установите шланг между смесителем и впуском.
Протрите начисто моторный отсек.Запустите двигатель и убедитесь в отсутствии подтекания.Установите крышку двигателя.
