Замена топливного насоса (FP)

Слив топливного бака

• Произведите слив топливного бака в соответствии с Замена топливного бака

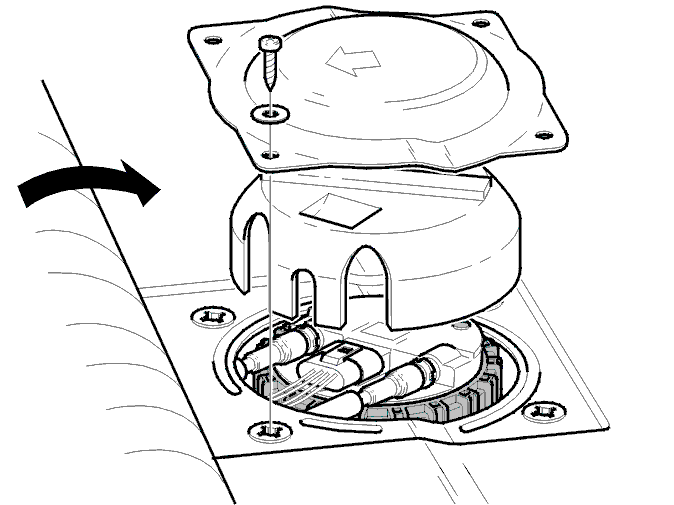

Снимите защитную крышку топливного насоса (FP)

• Передвиньте передние сиденья в самое переднее положение.
• Сложите заднее сиденье вперед
• Вытяните вперед ковровое покрытие пола.
• Отверните четыре винта и снимите крышку.
• Снимите защитный колпачок.

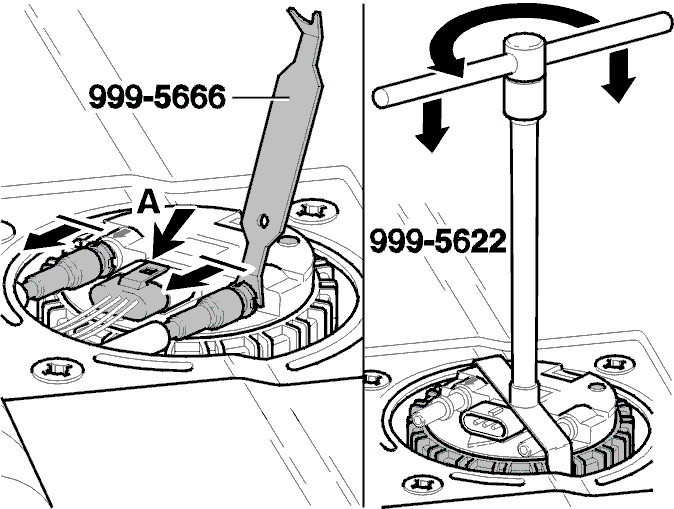

Снятие топливного насоса (FP)

Примечание: Позаботьтесь о хорошей вентиляции

• Отсоедините электрический соединитель (А).
• Снимите топливопровод: Нажмите на топливопровод по направлению к насосу, одновременно оттяните черное стопорное кольцо, и осторожно снимите быстроразъемные соединения.
• Вытрите протекшее топливо тряпкой.
• Поместите топливопровод и соединитель в стороне.
• Снимите стопорное кольцо: Используйте специальный инструмент 🔧 NYCKEL (PLASTMUTTER/TANKARMATUR) S40,V40

Примечание: Замените топливный насос немедленно, из-за разбухания горловины бака,

или временно отвернуть стопорное кольцо.

Разбухание может вызвать проблемы при установке стопорного кольца.

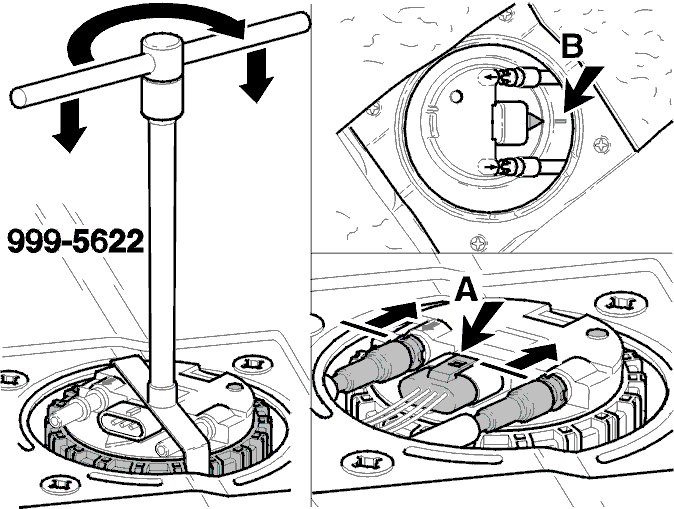

Установка топливного насоса (FP)

• Замените уплотнитель.
• Установите стопорное кольцо над блоком насоса.
• Установите блок насоса таким образом, чтобы стрелка показывала на отметку (В) на топливном баке.
• Установите стопорное кольцо специальным иснтрументом🔧 NYCKEL (PLASTMUTTER/TANKARMATUR) S40,V40.При установке сильно нажмите на стопорное кольцо.Затяните до 50 Нм.
• Подсоедините заново электрический соединитель (А).
• Тщательно заново закрепите топливные шланги. Проверьте правильность установки быстроразъемных соединений, они не должны отходить, если за них потянуть. Внутренняя (черная) часть быстроразъемного соединения должна подходить к корпусу.
• Снимите инструмент слива и наполните топливную систему, см.

Установите защитную крышку топливного насоса (FP)

Установите:

• Защитный колпачок.
• Защитную крышку с помощью четырех винтов, обратите внимание на положение крышки.
• Ковровое покрытие пола, также под порог двери и боковую часть спинки сиденья.
• Верните спинку заднего сиденья в исходное положение.
