Замена топливного фильтра (B6244FS, B6254FS, B6254GS)

Снимите:

4-дверные автомобили:

• Крышку запасного колеса.
• Напольное покрытие багажника.

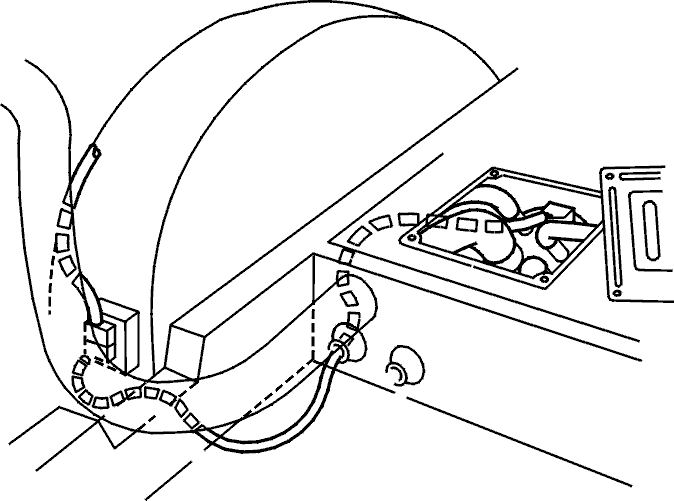

5-дверные автомобили:

• Кожух арки левого заднего колеса.
• Напольную панель за задним сиденьем. (Чтобы получить доступ к гайкам, сложите спинку сиденья, а затем сдвиньте панель вперед и вверх).

Снимите:

• Крышку узла топливного бака. Очистите поверхности вокруг узла топливного бака и соединения шлангов.
• Шланги с узла насоса. (Отсоедините быстросъемные муфты, надавив на шланг и одновременно сдвигая муфты вверх).

Примечание: Наденьте маску во избежание попадания паров топлива в дыхательные пути.

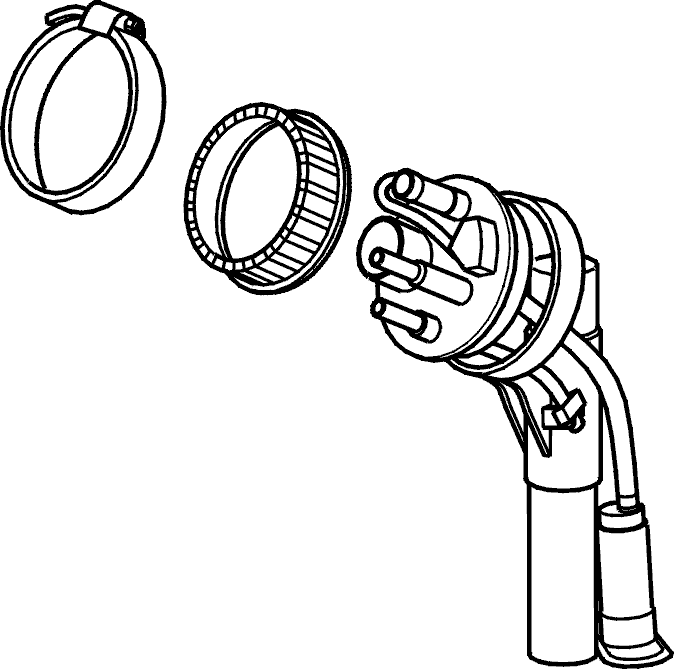

Снимите:

• Хомут с гайки
• Гайку узла топливного бака при помощи инструмента 999 5448.
• Приподнимите узел насоса насколько позволяют провода.
• Уплотнения.

Если гайка не будет установлена на место в течение половины дня, ее необходимо заменить, поскольку она уже не будет соответствовать посадочным размерам и обеспечивать герметичность.

Отсоединение насоса

Вначале отсоедините нижний, а затем верхний фиксаторы насоса.

• Отсоедините провода.
• Ослабьте хомут шланга у насоса.
• Аккуратно снимите насос со шланга.
• Замените насос.

Поставьте:

• Проводку насоса.
• Подсоедините насос к шлангу и затяните хомут.
• Вначале закрепите верхний фиксатор.
• Закрепите нижний фиксатор.

Установка узла насоса

• Поставьте на горловину бака новое уплотнение.
• Нанесите тонкий слой вазелина (глицерина) на контактную поверхность узла насоса.
• Опустите узел насоса в бак, при этом будьте аккуратны, чтобы не повредить фиксаторы насоса о кромки бака. Следите, чтобы уплотнение не упало в бак.

Сориентируйте узел насоса

• Совместите метки с пластмассовыми стыками бака (см. рисунок)
• Наверните гайку и затяните при помощи инструмента 🔧 NYCKEL (MUTTER-TANKARMATUR) P700, соблюдая осторожность, чтобы не повредить ниппели.
• Зафиксируйте хомутом.

Поставьте:

• Шланги. Убедитесь, что шланги надежно сидят на ниппелях узла бака.
• Крышку узла топливного бака.

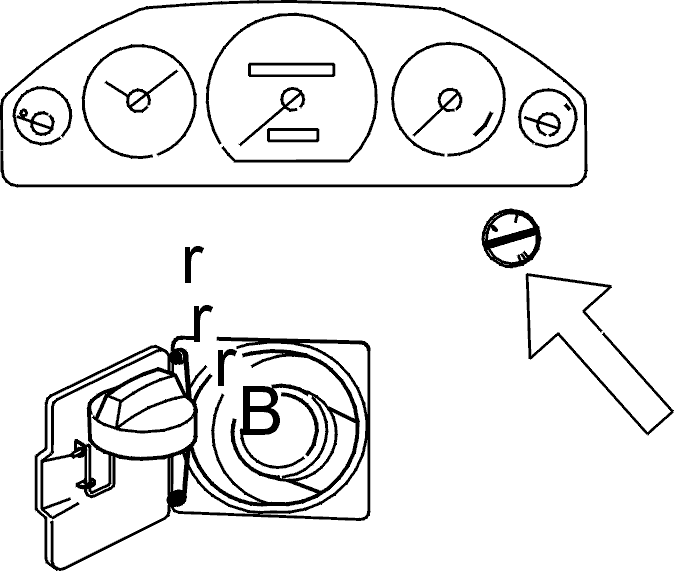

Проверьте функционирование

Проверьте работу насоса и указателя.

Поставьте:

4-дверные автомобили:

• Крышку запасного колеса.
• Напольное покрытие багажника.

5-дверные автомобили:

• Кожух арки левого заднего колеса.
• Напольную панель за задним сиденьем.
