Замена топливного бака (B6244FS, B6254FS, B6254GS)

Подготовка

5-дверные автомобили: Снимите:

• Крышку над аркой левого колеса.
• Напольное покрытие за задним сиденьем (наклоните спинку сиденья вперед, чтобы получить доступ к гайкам, а затем сдвиньте панель вперед и вверх).

4-дверные автомобили: Снимите:

• Крышку поверх запасного колеса
• Напольное покрытие багажного отделения
• Крышку заднего фонаря
• Задняя панель
• Боковую панель.

Отсоединение разъемов

Снимите:

• Крышку узла топливного насоса
• Шланги узла топливного насоса (отсоедините быстросъемную муфту, надавив на шланг и одновременно оттягивая муфту вверх).
• Ленточные хомуты с заправочной трубы
• Разъедините электрические разъемы и выньте резиновую втулку.
• Снимите проводку узла топливного насоса.

Примечание: Избегайте попадания паров топлива в дыхательные пути, наденьте защитную маску.

Снятие топливного насоса

• Снимите хомут с кольцевой гайки узла топливного насоса.
• Отверните кольцевую гайку при помощи инструмента 🔧 NYCKEL (MUTTER-TANKARMATUR) P700.
• Поднимите узел топливного насоса.
• Положите узел топливного насоса сбоку (во избежание разливания топлива и распространения его паров поместите узел насоса в пластиковый пакет)

Слив топлива

Воспользуйтесь дренажным агрегатом.

• Откачайте топливо через заправочное отверстие в узле топливного насоса.

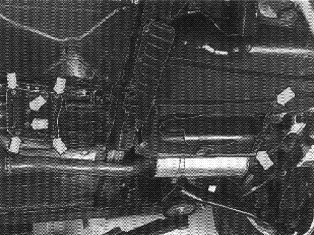

Снятие защитной крышки топливного бака

• Выверните четыре винта.

Снятие переднего крепления бака

• Снимите монтажные хомуты. Выверните внешние винты примерно на 10 мм.
• Снимите монтажные хомуты с переднего крепления бака.

Снятие опоры под топливным баком

• Снимите опору под топливным баком.
• Отверните гайку правого крепления бака.

Снятие бака с кузова

• Оттяните бак так, чтобы он лег на крепежный кронштейн.

Снятие карданного вала

• Поставьте рычаг переключателя передач в нейтральное положение. Убедитесь, что стояночный тормоз не задействован.
• Поднимите автомобиль на подъемнике.

Примечание: Пометьте винты крепления карданного вала к заднему ведущему фланцу, если эти винты являются балансировочными.

• Запишите длину винтов и пометьте их положение фломастером. Перед снятием карданного вала также пометьте положение шарнира относительно ведущего фланца.

Отсоединение карданного вала от ведущего фланца

Снимите:

• Карданный вал с переднего ведущего фланца. Используйте головку 🔧 NYCKEL 15 MM (MEDBRINGARSRUVAR) 740,760,240 85-
• Один из винтов опоры бака и поверните опору в сторону.
• Карданный вал с заднего фланца. Используйте 🔧 MOTHÅLL (MEDBRINGARE CV-KNUT) P960 (ERS -5426) в качестве упора.

Снятие карданного вала с автомобиля

Снимите:

• Винты (2) крепления промежуточной опоры карданного вала
• Винты (4) крепления балки промежуточной опоры карданного вала.

Примечание: Не освобождайте шайбу между подшипником и балкой.

• Вытягивая вперед, снимите карданный вал с автомобиля.

Передвижной домкрат

• Поместите передвижной домкрат с фиксатором 🔧 FIXTUR (UNIVERSAL/VÄXELLÅDOR) под топливный бак.

Опускание топливного бака

• Снимите переднее крепление.
• Немного опустите бак и потяните его вперед.
• Снимите шланг с расширительного штуцера над туннелем карданного вала.
• Снимите бак.
• Снимите с топливного бака защитные пластины.

Установка защитных пластин

• Проверьте состояние изоляции теплоизоляционных щитков и монтажных проушин.
• Установите на бак теплоизоляционные щитки.
• Проверьте, что в бак не попал случайно какой-либо предмет.

Приклеивание элементов защиты бака от истирания

• Приклейте на бак 6 самоклеящихся полос из пенорезины как показано на рисунке. Пенорезина, номер детали 1 215 113-0.

Подъем бака

• Слегка отверните гайки кронштейна заднего крепления хомутов (не отворачивайте полностью).
• Поднимите бак под кузовом. Воспользуйтесь передвижным домкратом с фиксатором 🔧 FIXTUR (UNIVERSAL/VÄXELLÅDOR).

Установка бака

• Подсоедините шланг к расширительному штуцеру и затяните хомут шланга.
• Поднимите на свое место заднюю часть бака. После установки бака на место, проверьте правое крепление.

Установка переднего крепления

• Заверните внешние винты (2) не затягивая.

Передняя часть бака будет немного провисать.

Установка карданного вала

• Убедитесь в отсутствии загрязнений и ржавчины на сопрягаемых поверхностях коробки передач, главной передачи и фланцев карданного вала.
• Вставьте карданный вал спереди.

Примечание: Установите задний карданный шарнир на ведущий фланец заднего моста.

Установите:

• Балку промежуточной опоры
• винты промежуточной опоры ВНИМАНИЕ! Шайба между подшипником и балкой.
• Не затягивайте винты.

Установка заднего карданного шарнира на ведущий фланец

• Установите карданный шарнир на фланец по ранее сделанным меткам. Используйте новые винты, имеющие такую же длину, как ранее вывернутые винты.

• Сначала затяните винты моментом 8 Н·м, а затем затяните их по диагонали моментом 30 Н·м. Начинайте каждый этап с одного и того же винта.

Установка переднего карданного шарнира

Используйте новые винты и гайки.

• Затяните винты по диагонали моментом 50 Н·м. Используйте инструмент 🔧 NYCKEL 15 MM (MEDBRINGARSRUVAR) 740,760,240 85-.

Затяните винты промежуточной опоры

Затяните винты:

• Балки промежуточной опоры
• Промежуточной опоры.

Момент затяжки: 25 Н·м.

Установка монтажных хомутов

• Установите хомуты крепления бака и затяните передний хомут.
• Затяните кронштейн/монтажные хомуты.

Установка опоры топливного бака

Установите:

• Правое крепление, отдельный теплоизоляционный щиток и глушитель.
• Опору топливного бака.

Установка узла топливного насоса

• Поставьте прокладку в горловину бака.
• Нанесите тонкий слой вазелина на контактную поверхность узла топливного насоса.
• Аккуратно вставьте узел насоса в топливный бак, чтобы не повредить крепление насоса о брызговик бака.
• Совместите метки, выдавленные на узле топливного насоса, с пластмассовыми стыками на баке.
• Наверните и затяните новую кольцевую гайку при помощи инструмента. 🔧 NYCKEL (MUTTER-TANKARMATUR) P700.

Примечание: При установке нового бака используйте новую кольцевую гайку/ В противном случае возможна утечка топлива.

Подсоединение проводки

• Уложите проводку, поставьте резиновую втулку и соедините разъем.
• Поставьте на место ленточный хомут.

Установка крышки

Установите:

• Шланги
• Крышку узла топливного насоса

Заполните бак топливом.

Проверка функционирования

• Проверьте отсутствие утечки, работу насоса и измерительных устройств.

Установка панелей

4-дверные автомобили:

• Боковая панель.
• Задняя панель
• крышка арки заднего колеса
• Напольное покрытие багажного отделения
• Крышка поверх запасного колеса

5-дверные автомобили:

• Напольное покрытие багажного отделения
• Напольное покрытие за задним сиденьем
• Крышку над аркой левого колеса.
