Замена топливного бака (B6244FS, B6254FS, B6254GS)

Снимите:

4-дверные автомобили:

• Крышку запасного колеса.
• Напольное покрытие багажника.
• Крышку заднего фонаря.
• Задние панели.
• Боковые панели.

5-дверные автомобили:

• Кожух арки левого заднего колеса.
• Напольные панели за задним сиденьем. (Чтобы получить доступ к гайкам, сложите спинку сиденья, а затем сдвиньте панель вперед и вверх).
• Крышку запасного колеса.

Снимите:

• Крышку узла топливного бака.
• Шланги с узла насоса. (отсоедините быстросъемные муфты, надавив на шланг и одновременно сдвигая муфты вверх).
• Ленточные хомуты с заправочной трубы.
• Разъедините разъемы и выньте резиновые втулки.
• Отсоедините от узла насоса провода.

Примечание: Наденьте маску во избежание попадания паров топлива в дыхательные пути.

Снимите:

• Хомут с гайки на узле насоса.
• Гайку при помощи инструмента 🔧 NYCKEL (MUTTER-TANKARMATUR) P700.
• Поднимите узел насоса.
• Положите узел насоса набок. (Для предохранения от грязи и чтобы избежать распространения паров топлива поместите узел насоса в пластиковый пакет и т.п.).

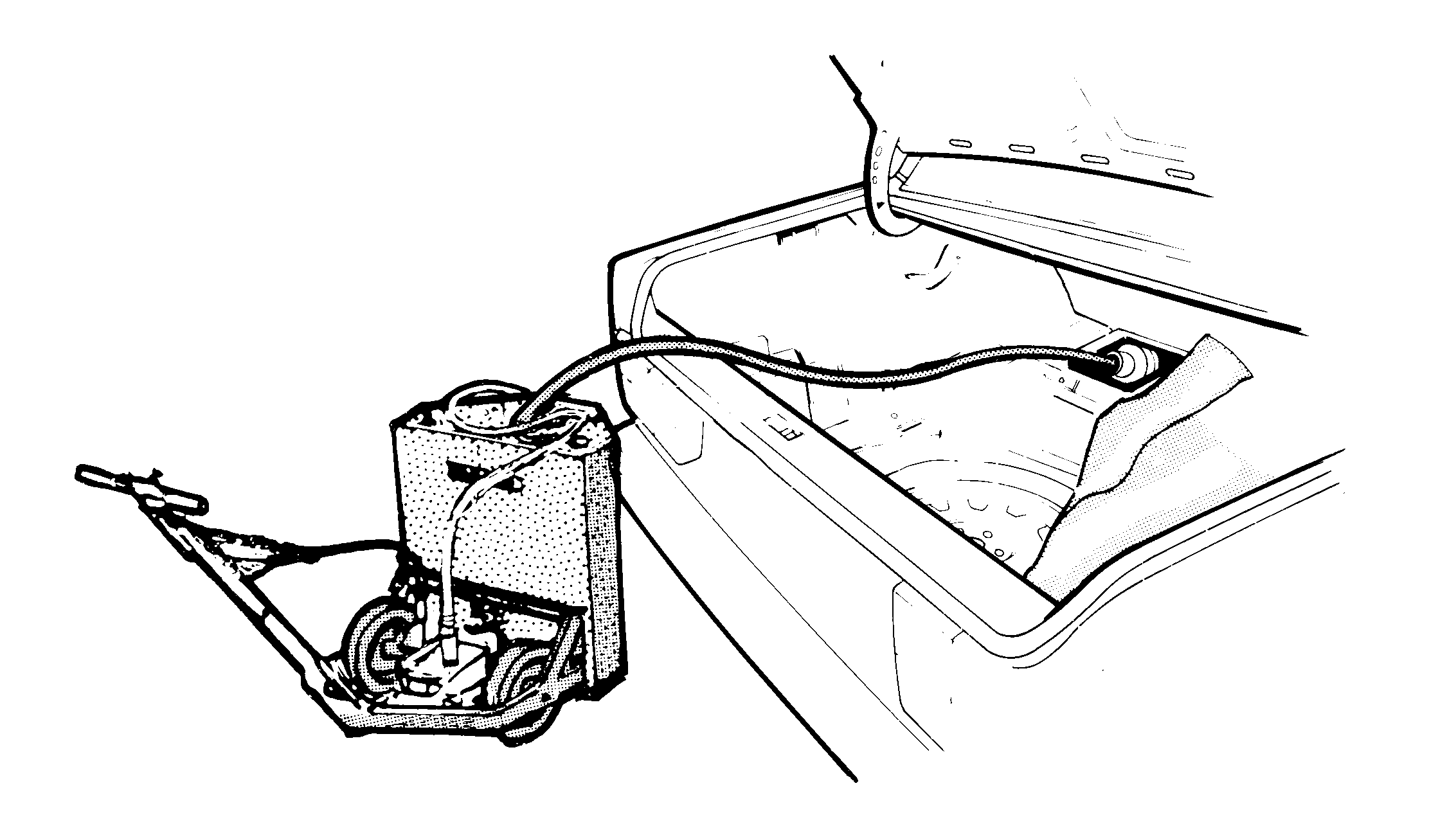

Слейте топливо

Воспользуйтесь дренажным агрегатом.

• Откачайте топливо через заправочную горловину в узле насоса.

Снимите крышку и топливный бак

• Выверните четыре винта.

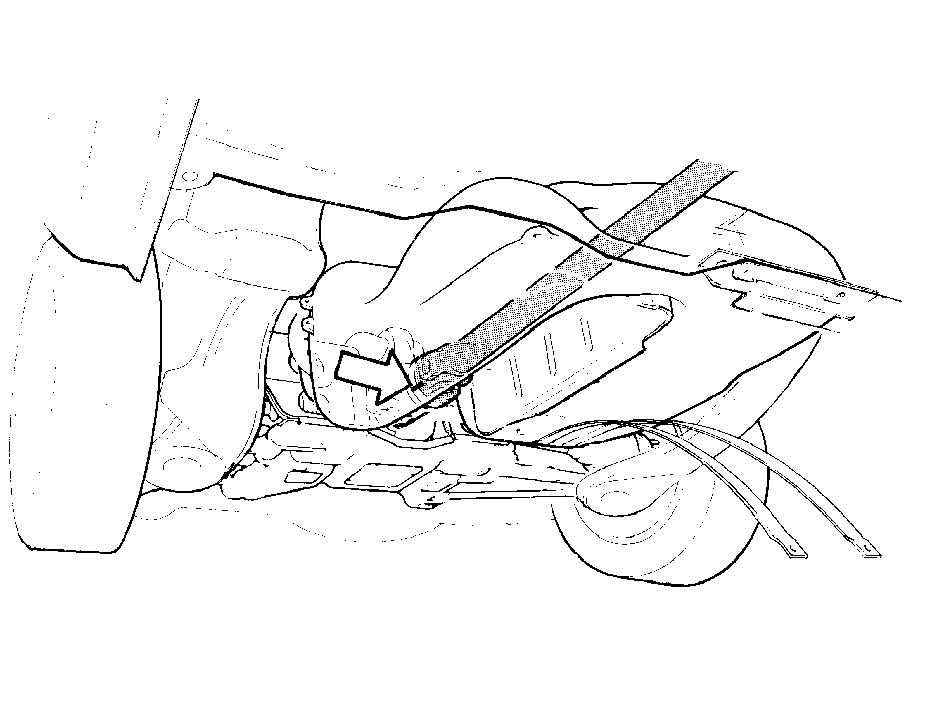

Освобождение переднего крепления бака

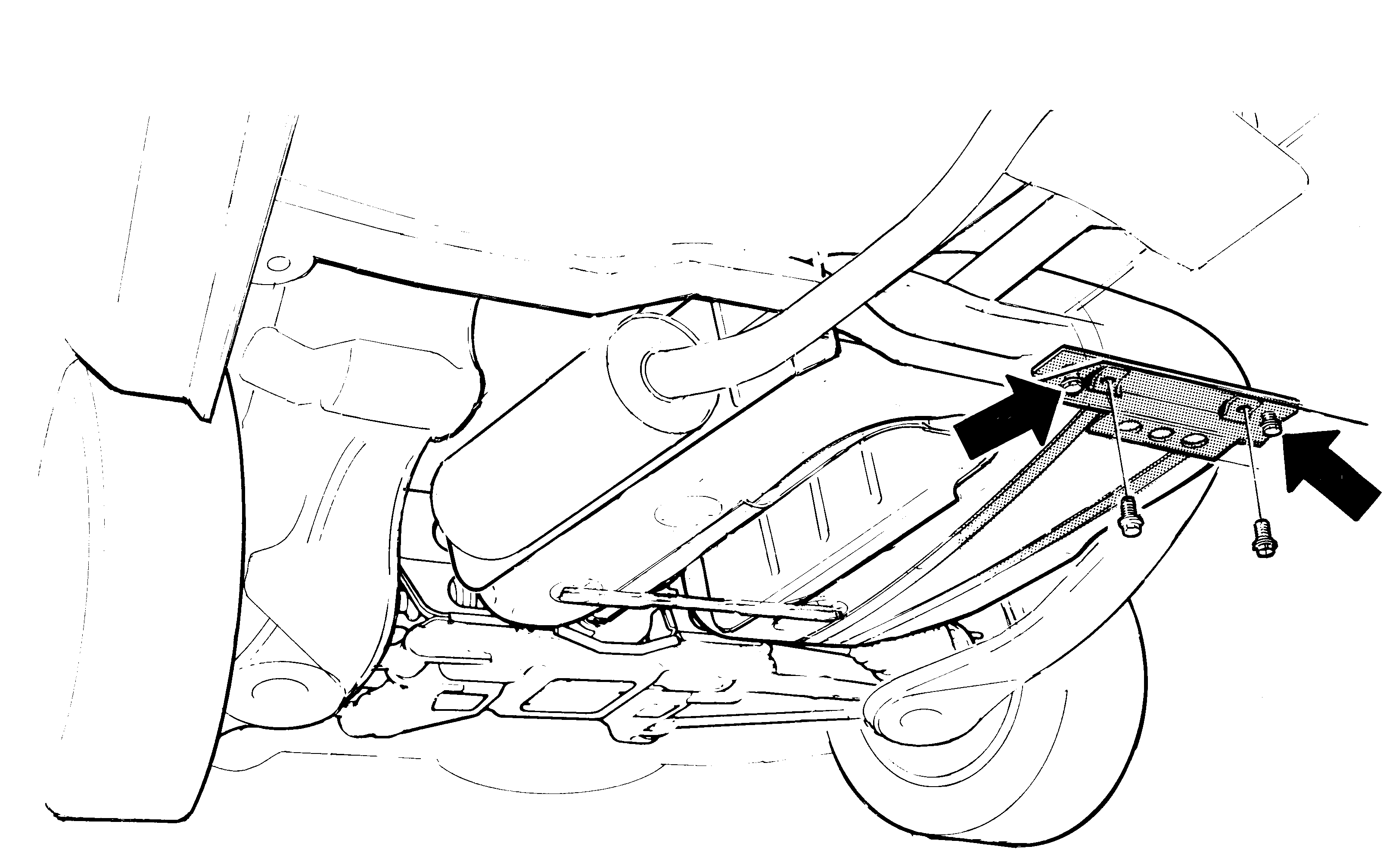

• Полностью выверните винты хомута крепления топливного бака. Отверните внешние винты примерно на 10 мм.
• Снимите хомут с переднего крепления бака.

Снимите:

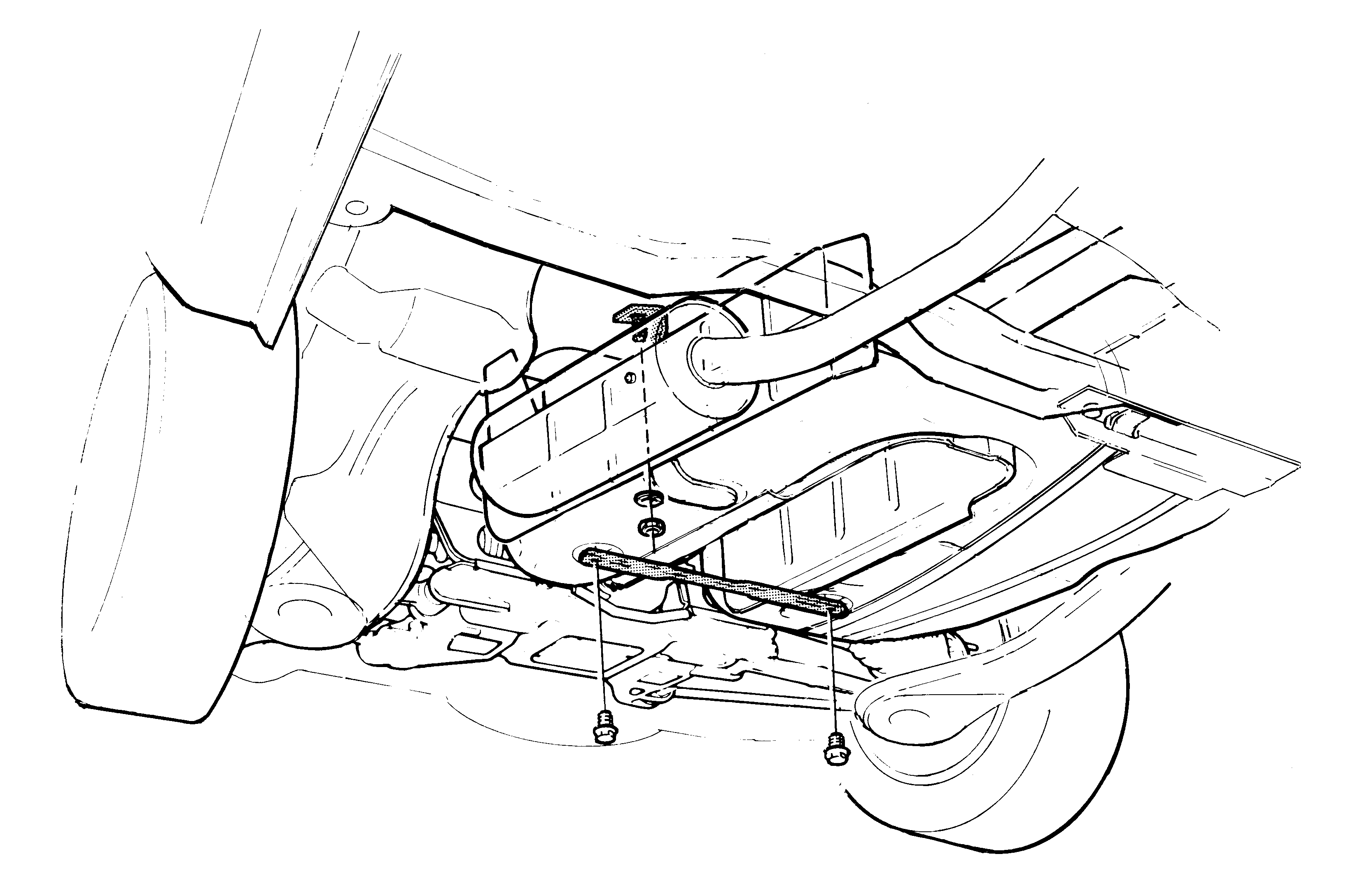

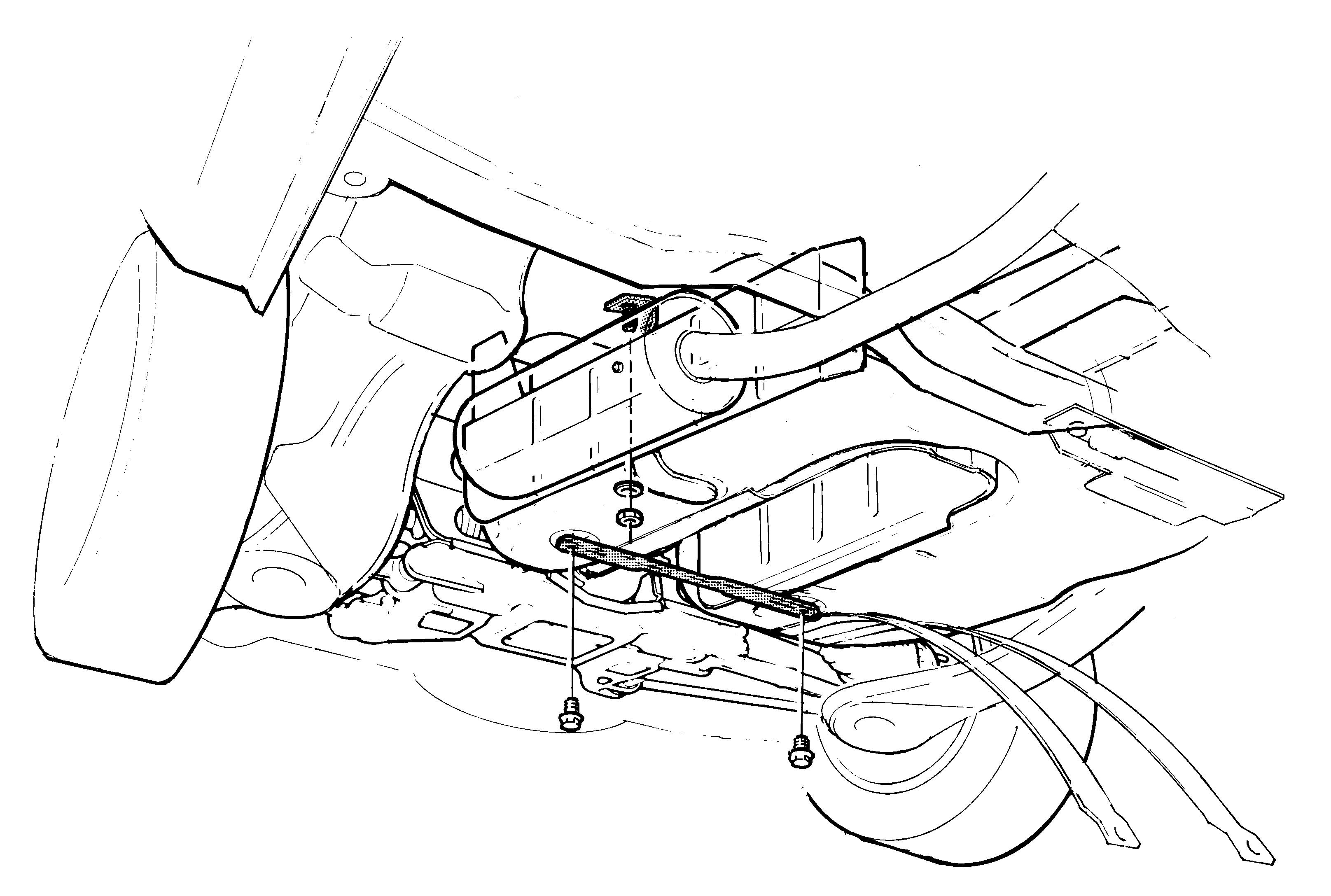

• Поперечину под баком.
• Отверните гайку с верхней стороны крепления бака.

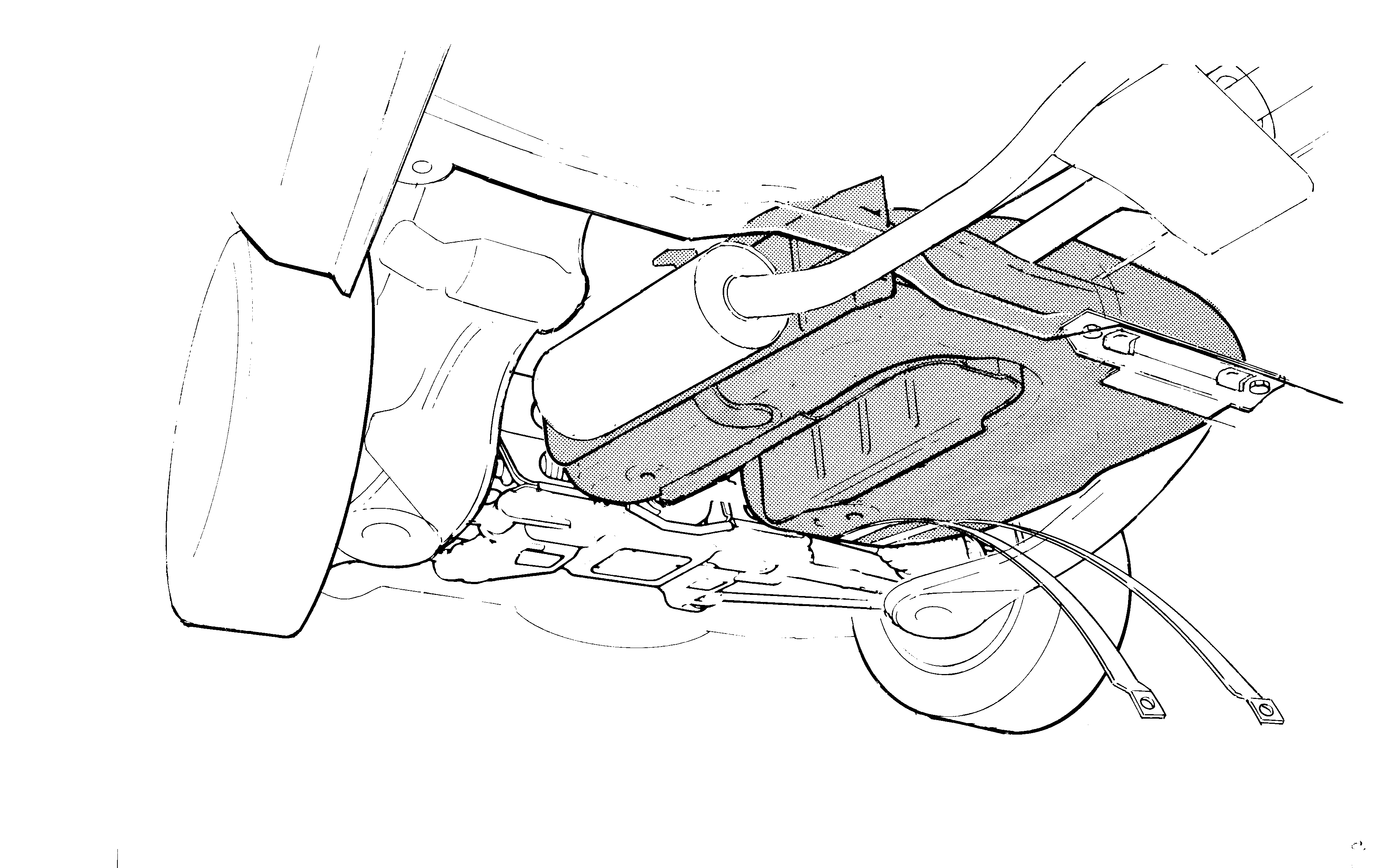

Снимите бак с кузова

• Снимите бак так, чтобы он лег на ослабленные крепежные кронштейны.

Снимите карданный вал

• Нанесите метки на передний и задний концы карданного вала напротив соответствующих ведущих фланцев.
• Выверните болты переднего и заднего фланцев.
• Снимите промежуточную опору с кронштейном.
• Снимите карданный вал.

Примечание: При отсоединении заднего фланца пометьте положение болтов, поскольку они также используются в качестве балансировочных грузов. Для разъединения нельзя использовать инструменты или применять повышенное усилие.

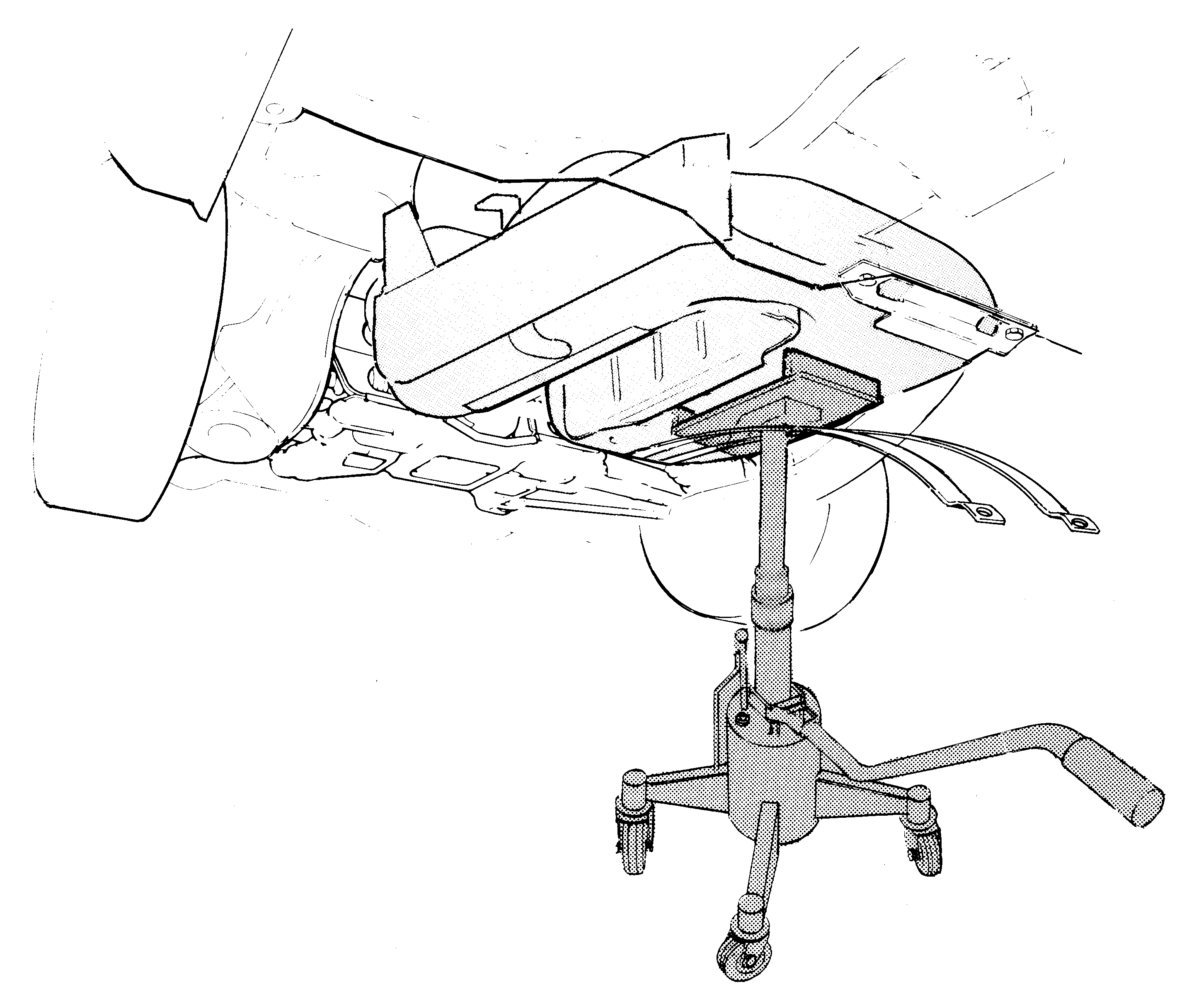

Передвижной подъемник

• Поместите под бак передвижной подъемник с фиксатором 5972.

Снимите топливный бак

• Снимите переднее крепление.
• Слегка опустите бак и потяните его вперед.
• Снимите шланг с расширительного ниппеля, расположенный над туннелем карданного вала.
• Снимите бак.
• Снимите с бака защитные пластины.

Установите защитные пластины

• Убедитесь в исправности всех крепежных проушин теплоизоляции.
• Установите на бак защитные пластины.
• Убедитесь, что в бак не попал случайно какой-либо предмет.

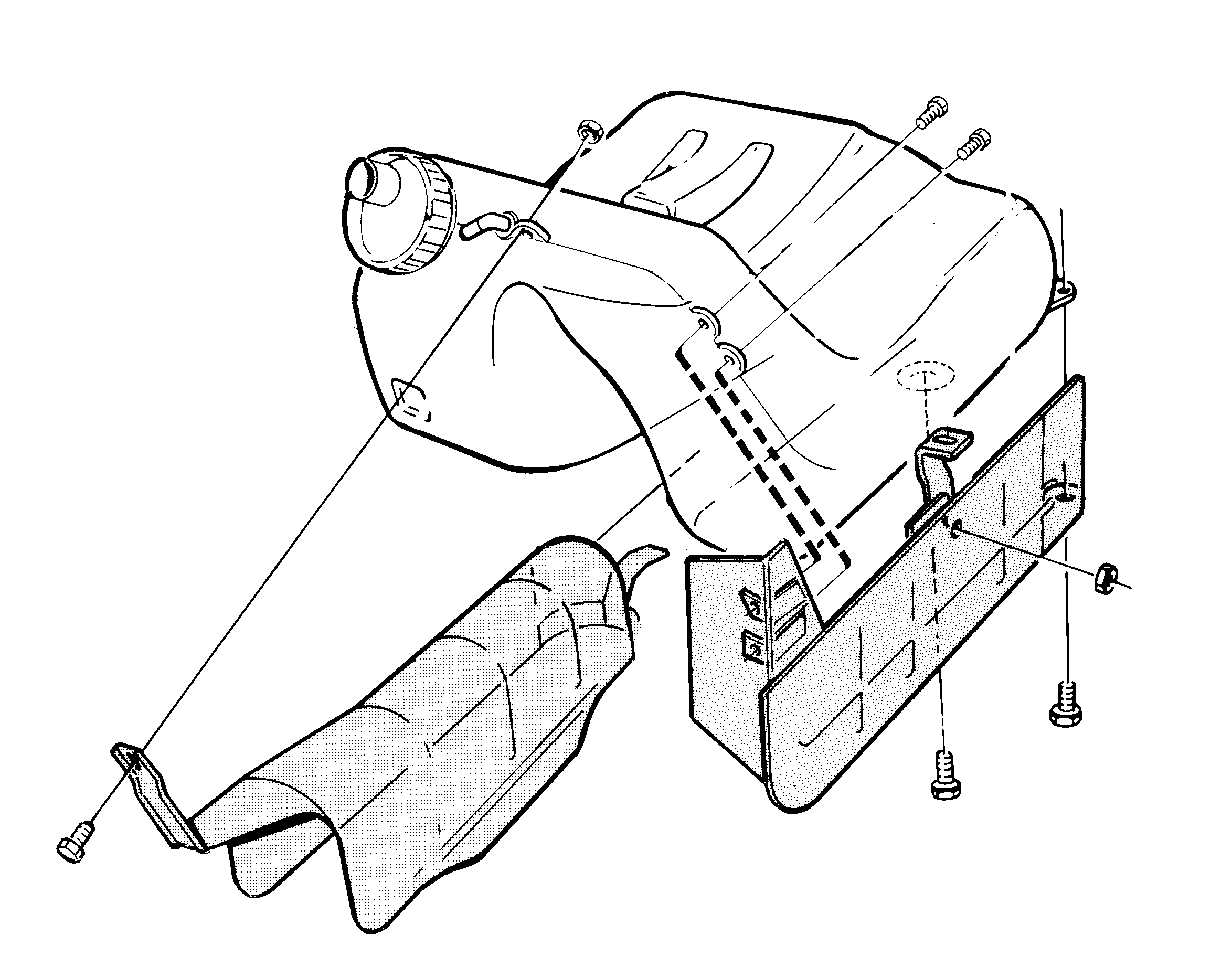

Наклейте на бак элементы защиты от истирания

• Приклейте на бак 6 самоклеящихся элементов из пенопласта согласно рисунку. Пенопласт, номер детали 1 215 113-0.

Поднимите бак

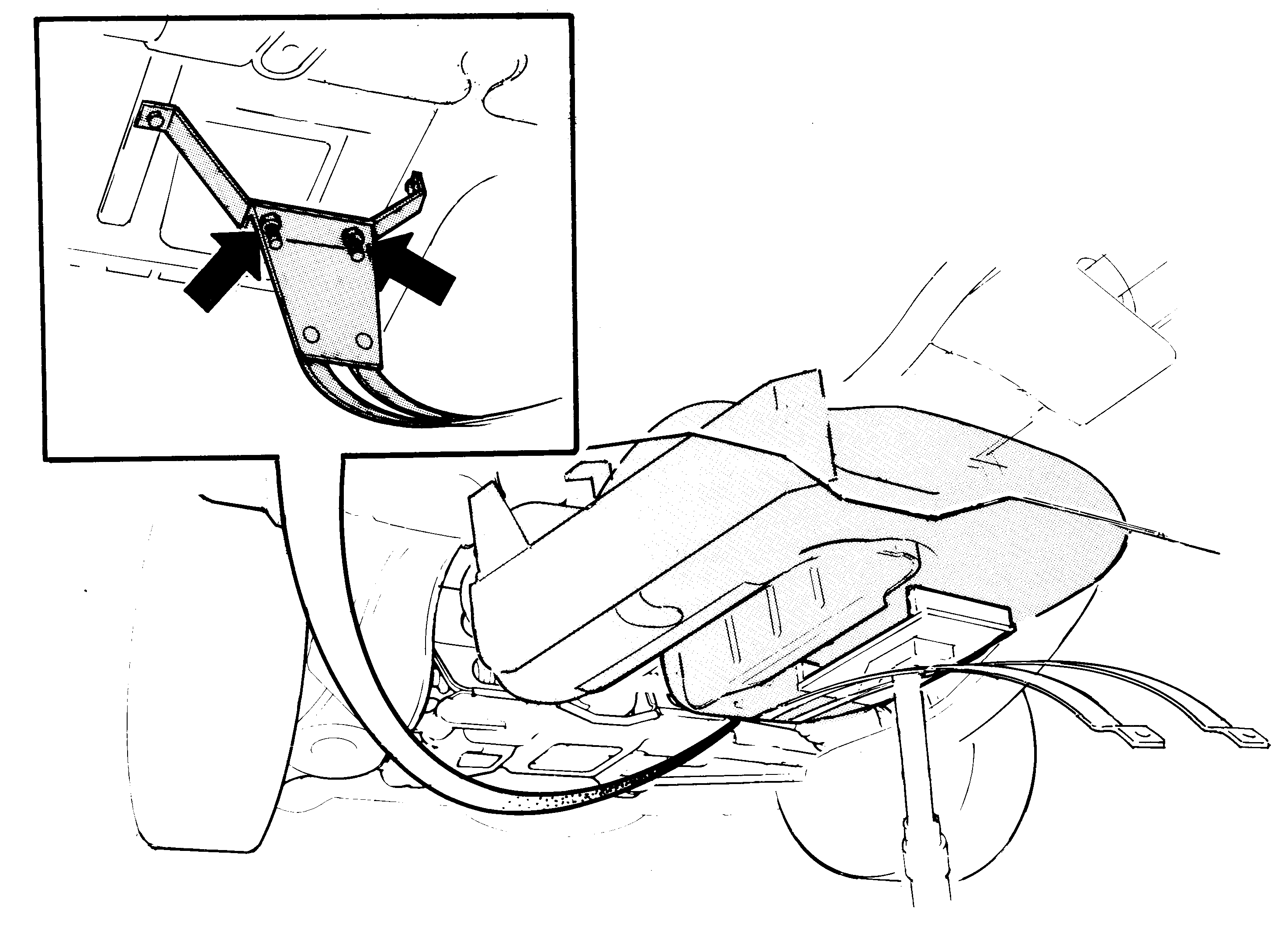

• Слегка отверните гайки кронштейна заднего крепления хомутов (не отворачивайте полностью).

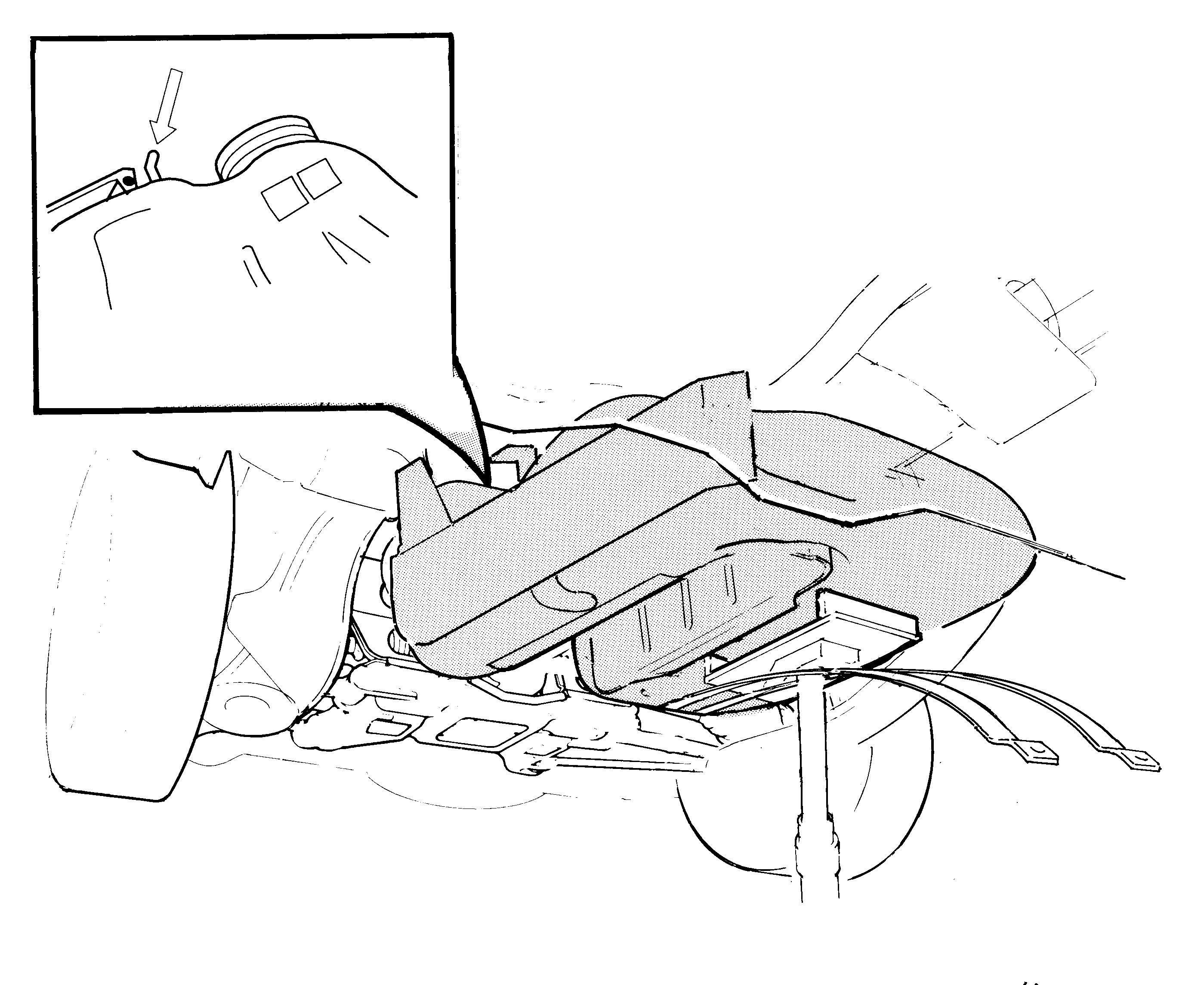

• Поднимите бак под кузовом. Воспользуйтесь передвижным подъемником с фиксатором 5972.

Установите бак

• Подсоедините шланг к расширительному ниппелю и затяните хомут шланга.
• Поднимите бак на свое место. При окончательной регулировке положения бака обратите внимание на правое крепление.

Установите переднее крепление

• Затяните два наружных винта, которые ранее были отвернуты (на несколько оборотов).

Теперь передняя часть бака будет немного провисать.

Установите карданный вал

• Установите промежуточную опору (с карданным валом).
• Смонтируйте передний фланец по меткам. Воспользуйтесь новыми болтами и гайками. Момент затяжки 50 Н·м.

Примечание: Болты заднего фланца необходимо заменять новыми болтами такой же длины. (Если болты одновременно используются и в качестве балансировочных грузов, их длина может отличаться). Используйте 🔧 MOTHÅLL (MEDBRINGARE CV-KNUT) P960 (ERS -5426) в качестве упора.

Примечание: Цветовая маркировка балансировочных болтов приводится в Руководстве по обслуживанию 45 904.

Установите хомут бака в переднем креплении

• Установите хомут крепления бака и окончательно затяните переднее крепление.
• Затяните кронштейн крепежного хомута.

Поставьте:

• Правое крепление. Оттяните теплоизоляционный щиток и звукоизоляцию.
• Поперечину топливного бака.

Установите узел насоса

• Поставьте уплотнение на горловину бака.
• Нанесите тонкий слой вазелина (глицерина) на контактную поверхность узла насоса.
• Опустите узел насоса в бак, при этом будьте аккуратны, чтобы не повредить фиксаторы насоса о кромки бака.
• Нанесите тонкий слой вазелина (глицерина) на контактную поверхность узла насоса.
• Наверните новую гайку и затяните при помощи инструмента 🔧 NYCKEL (MUTTER-TANKARMATUR) P700.

Примечание: При установке нового топливного бака гайка также должна быть новой, в противном случае возможна утечка.

Подсоедините провода

• Проложите провода, поставьте резиновые втулки и соедините разъемы.
• Поставьте на место ленточные хомуты.

Поставьте:

• Шланги.
• Крышку узла топливного бака.

Заправьте бак топливом.

Проверьте функционирование

• Проверьте герметичность, работу насоса и указателя.

Поставьте:

4-дверные автомобили:

• Боковые панели.
• Задние панели.
• Кожухи задних колес.
• Напольное покрытие багажника.
• Крышку запасного колеса

5-дверные автомобили:

• Крышку запасного колеса.
• Напольные панели за сиденьем.
• Кожух арки левого заднего колеса.
