Замена связующего провода с предохранителем вентилятора охлаждения двигателя

Снятие вентилятора охлаждения двигателя

Связующий провод с предохранителем был введен на модели -93 как заменяемая часть вентилятора охлаждения двигателя на 850 машинах. Это общее описание. (Некоторые варианты двигателя и определенные рынки не имеют компонентов, перечисленных ниже).

Примечание: Сделайте заметку о радиокоде.

Снимите:

• отрицательный провод аккумулятора
• верхнюю воздушную трубу от охладителя воздуха CAC (турбонагнетатель (TC)
• вход воздуха и входной шланг, подсоединяемые к ACL.
• Разъем фильтра продувного клапана CP
• шланг продувного клапана фильтра (CP)
• четыре болта крышки вентилятора охлаждения двигателя.
• воздуховод, соединяющий блок модуля управления.
• Разъемы на вентилятор (обод немного наклонен назад).
• шланги на впускном коллекторе и клапане системы рециркуляции отработавших газов (обод немного отклонен назад).
• прокладки обода вентилятора
• вентилятор и обод.

Накройте радиатор защитной панелью🔧 KYLARSKYDD.

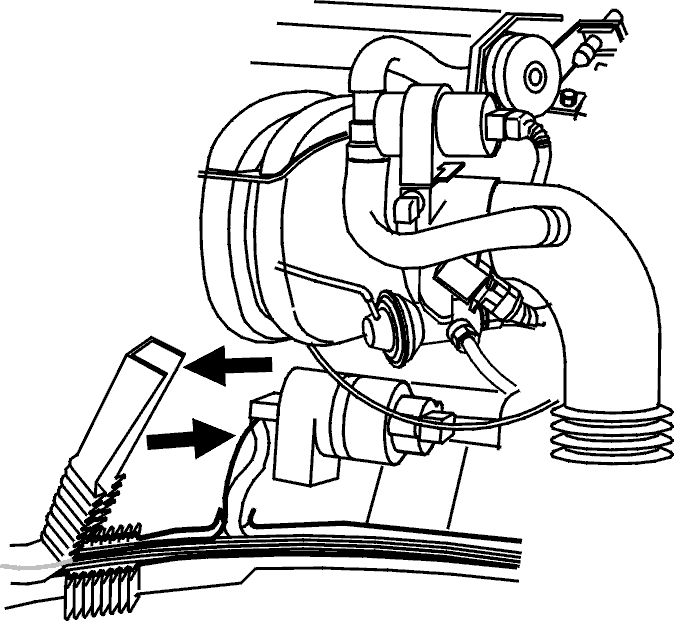

Разбор кабельного канала

Снимите:

• соленоидную крышку.
• верхнюю секцию кабельного канала, насколько это возможно.

Проверьте провода в канале на повреждения. Замените красный(5 mm²) связующий провод с предохранителем и почините другие поврежденные провода.

Снятие связующего провода с предохранителем

Снимите:

• провод от пускового двигателя.
• соединительную полосу, отрезав ее.
• красный провод (5 mm²) с гофрированного рукава провода. Отрежьте провод как можно ближе к кабельному каналу.
• поврежденный провод с кабельного канала.

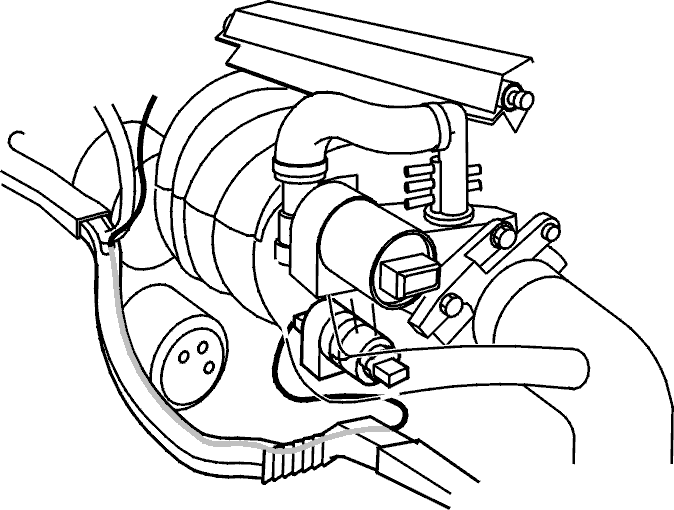

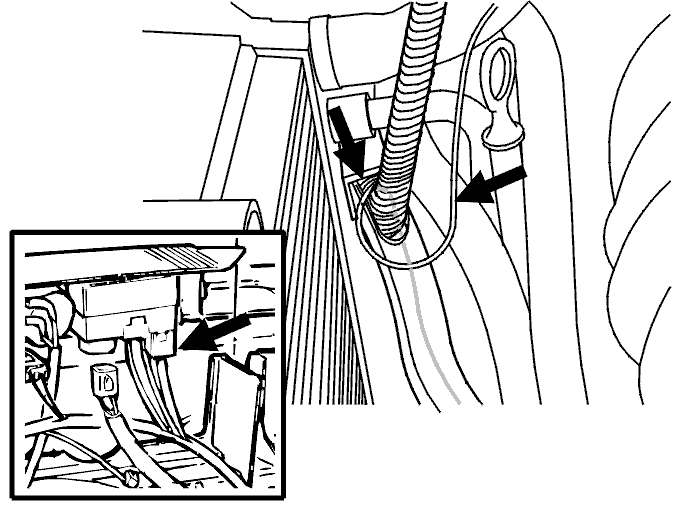

• Разъем провода от контакта над радиатором (см. небольшую иллюстрацию).

Установка нового связующего провода с предохранителем в кабельном канале

Установите:

• Новый провод (проложенный по тому же пути, что и старый).

Примечание: Убедитесь, что весь провод находится внутри кабельного канала. Иначе канал не может быть закрыт. Скрутите лишний провод в кабельном канале.

• Разъем провода к контакту над радиатором.
• Подсоедините к пусковому двигателю и затяните. Затяните до20 Nm
• Соленоидное покрытие.

Переустановка вентилятора охлаждения двигателя

Установите:

• Вентилятор охлаждения двигателя и обод
• прокладки обода вентилятора
• крепление реле и разъем контроля вентилятора охлаждения
• вакуумные шланги клапана системы рециркуляции отработавших газов (желтый к клапану системы рециркуляции отработавших газов, а белый к входному трубопроводу).
• четыре болта держащие обод вентилятора охлаждения двигателя.
• воздушный канал блока модуля управления.
• продувной клапан (СР) фильтра
• шланг и разъем продувного клапана (СР) фильтра.
• вход воздуха и входной шланг к ACL.
• верхняя зарядная воздушная труба на зарядном охладителе воздуха CAC (турбонагнетатель (TC))
• провод на отрицательном контакте аккумулятора.
• введите радиокод, если установлен противоугонный радиокод .
• Сотрите Диагностический код неисправности 3-2-5 в (ECM) (турбонагнетатель (TC)).
