Замена стартера (B6254FS, B6254GS)

Операции, выполняемые сверху:

• Запишите код защиты от кражи магнитолы.
• Отсоедините отрицательный провод от аккумуляторной батареи

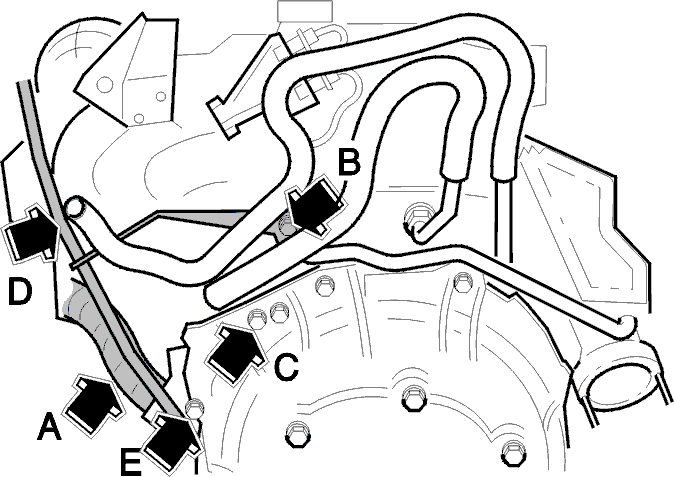

• Отсоедините шланг предварительного нагрева (А).
• Выньте масломерный щуп и ослабьте винт (В) крепления трубки масломерного щупа в задней части двигателя.
• Отверните верхний винт (С) крепления стартера.

Операции, выполняемые снизу:

• Поднимите автомобиль.

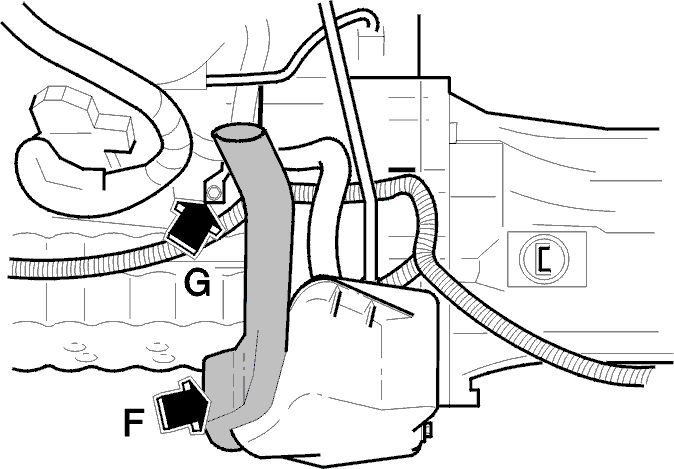

• Отсоедините трубку предварительного нагрева (F) с нижней стороны двигателя.
• Поднимите трубку масломерного щупа (D, верхняя иллюстрация) и сдвиньте ее в сторону.
• Отсоедините провод датчика давления масла.
• Отсоедините все провода стартера.
• Выверните передний винт (G) из кронштейна между блоком цилиндров и стартером.
• Выверните нижний задний винт (Е, верхняя иллюстрация) крепления стартера.

Операции, выполняемые снизу:

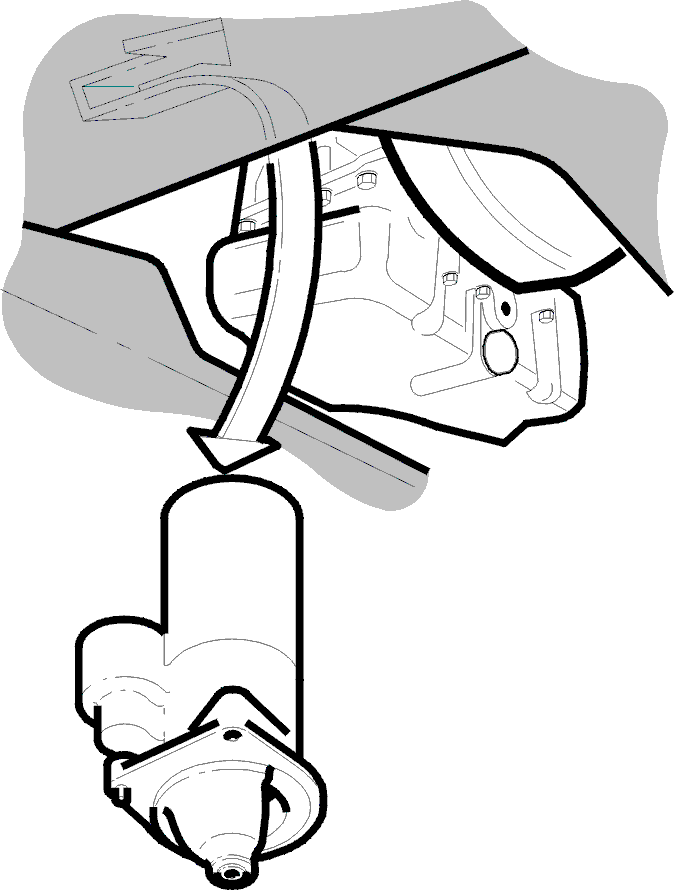

• Освободите стартер, слегка покачав его вверх-вниз (направляющий выступ препятствует поперечному перемещению).

Подсказка: Снимите стартер приводом вниз. Поднимите новый стартер, повернутый таким же образом, на свое место.

Операции, выполняемые снизу:

• Установите (не затягивая) кронштейн (G) у стартера с помощью двух гаек.
• Аккуратно поднимая и опуская стартер, установите его на свое место у головки цилиндров.
• Закрепите стартер нижним задним винтом (Е, нижняя иллюстрация) и затяните его моментом 40 Н·м.
• Затяните пальцами гайки кронштейна/стартера, чтобы кронштейн прижимался к стартеру.
• Поставьте винт (G), не затягивая, покрыв его резьбу составом (номер детали 1161056-5) (кронштейн должен иметь небольшую свободу перемещения, для защиты от напряжений при затяжке гаек стартера).
• Затяните гайки кронштейна/стартера моментом 6 Н·м.
• Затяните винт (G) моментом 20 Н·м.

• Подсоедините все провода стартера.
• Подсоедините провод датчика давления масла в двигателе.

Операции, выполняемые снизу:

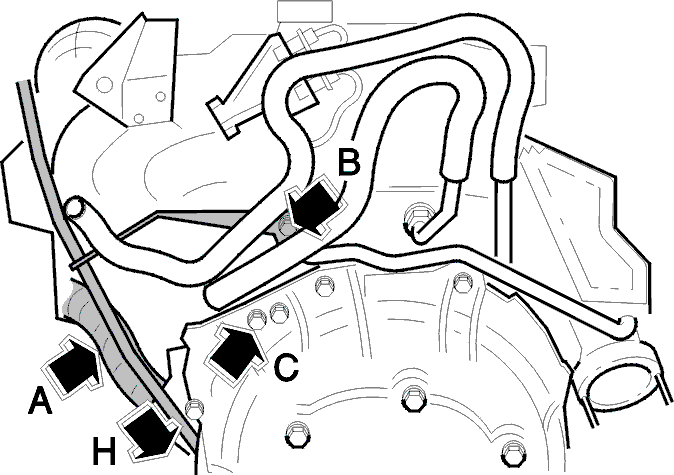

• Поставьте трубку масломерного щупа в отверстие в блоке цилиндров (см. стрелку Н).

Подсказка: Проверьте правильность расположения уплотнения.

• Подсоедините нижнюю трубку предварительного нагрева (F).
• Опустите автомобиль

Операции, выполняемые сверху:

• Поставьте винт (С) стартера и затяните его моментом 40 Н·м.
• Поставьте винт (В) масломерной трубки и затяните его моментом 50 Н·м.
• Вставьте масломерный щуп в трубку.
• Подсоедините шланг предварительного нагрева (А).
• Подсоедините отрицательный провод аккумуляторной батареи.

Примечание: Если установлена магнитола с кодом защиты от кражи, введите этот код. Выполните пробную поездку и проверьте наличие утечек масла у масломерного щупа.
