Замена стартера (B4204T3, B4204T5)

Подготовка

Отсоедините провод аккумулятора согласно Обращайте внимание при отсоединении и подсоединении провода акк умулятора.

Снимите воздухоотражатель.

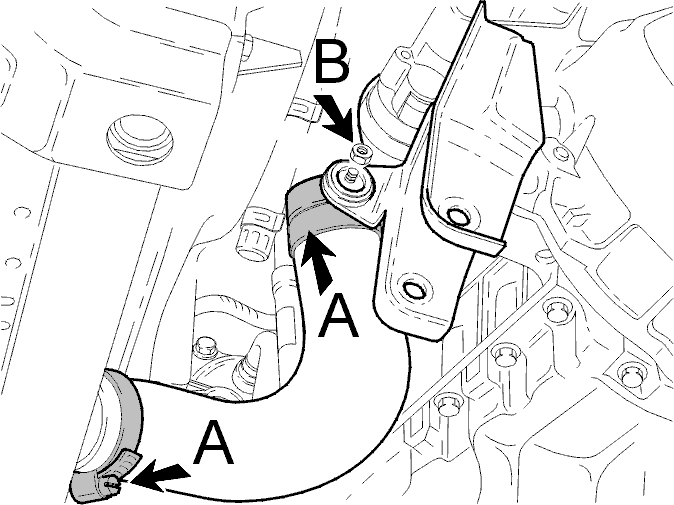

Снятие шланга и трубы охладителя нагнетаемого воздуха (CAC)

Снимите зажимы для шланга (А).

Снимите:

• гайку (В)
• шланг.

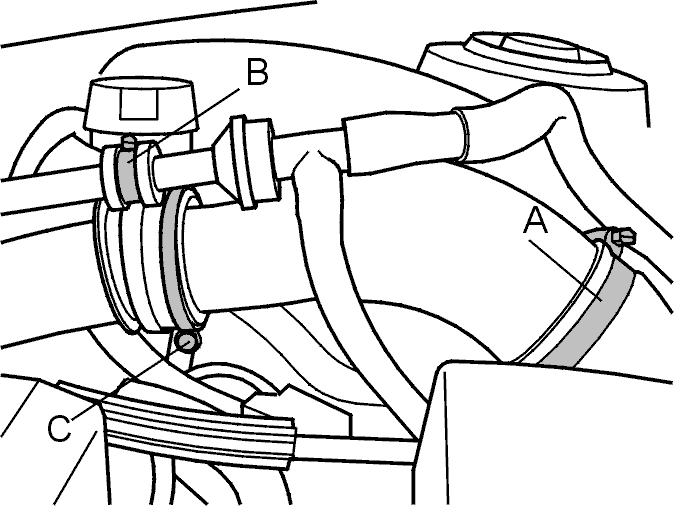

Снимите зажим для шланга (А).

Снимите:

• вакуумный шланг (В)
• крепление трубы охладителя нагнетаемого воздуха (С)
• трубу охладителя нагнетаемого воздуха.

Снятие трубки щупа для измерения уровня

Снимите:

• трубку щупа для измерения уровня и уплотнительное кольцо (B).

Примечание: Тщательно очистите и закупорьте отверстие.
- два винта (C) и (D), кронштейн коллектора.

Снятие стартера

Снимите:

• брызговик (А)
• кабель электропитания и разъем со стартера
• два винта (В)
• стартер.

Установка стартера

Очистите сопрягаемые поверхности.

Установите:

• стартер при помощи двух винтов. Затяните винты (В) рукой. Затяните до50 Н·м
• разъем и кабель электропитания стартера. Затяните винт кабеля электропитания. Затяните до13 Н·м
• брызговик (А).

Установка трубки щупа для измерения уровня

Установите:

• кронштейн коллектора при помощи двух винтов. Сначала установите винт (А), а затем (B). Затяните до25 Н·м
• новое уплотнительное кольцо (С) на трубку щупа для измерения уровня,сначала выньте пробку
• трубку
• Затяните винт (D). Затяните до10 Н·м.

Установка шланга и трубы охладителя нагнетаемого воздуха (CAC)

Установите заново:

• трубу охладителя нагнетаемого воздуха
• крепление трубы охладителя нагнетаемого воздуха (С)
• вакуумный шланг (В)
• зажим для шланга (А). Затяните до6 Н·м.

Установите:

• шланг
• зажимы для шланга (А). Затяните до6 Н·м
• гайку (В).

Установка оставшихся компонентов

Установите:

• воздухоотражатель
• провод аккумулятора согласно Обращайте внимание при отсоединении и подсоединении провода акк умулятора.

Осторожно: Всегда подсоединяйте провод аккумулятора согласно Обращайте внимание при отсоединении и подсоединении провода акк умулятора.
