Замена стабилизатора поперечной устойчивости и втулок стабилизатора поперечной устойчивости на автомобилях с усиленным кузовом

Брызговики двигателя

• Снимите брызговики под двигателем.

Раскос

• Снимите распорку между рычагами управления.

Передне-задний элемент конструкции

Снимите:

• тепловой экран приводного вала
• гайки с двух винтов, вставленных в подушки двигателя
• передние и задние винты (всего 4)
• два винта, вставленных в подушки двигателя. Опустите передне-задний элемент конструкции.

Передняя выхлопная труба

Внимание: Каталитический преобразователь тройного действия (TWC) может быть очень горячим, даже после того, как все остальные компоненты системы выпуска выхлопных газов остыли.

Применимо только к бензиновым двигателям с турбонаддувом
Отсоедините переднюю выхлопную трубу от каталитического преобразователя тройного действия (TWC) и от переднего крепления. Снимите трубу. Подвесьте трубу на крюке.Снимите крепление нагреваемого датчика кислорода в кронштейне трубы.

Примечание: Не повредите передний и задний жгуты проводов нагреваемого датчика кислорода.

Не применимо к двигателям с турбонаддувом

• Отделите переднюю выхлопную трубу на коллекторе и от переднего крепления.Снимите трубу. Подвесьте трубу на крюке.

Примечание: Не повредите передний и задний жгуты проводов нагреваемого датчика кислорода.

Применимо к дизельным двигателям с турбонагнетателем

• Отделите переднюю выхлопную трубу на турбонагнетателе (ТС) и от переднего крепления.Снимите трубу. Подвесьте трубу на крюке.

Тяга переключателя передач

Применимо только к коробкам передач M3P и M5P
Снимите тягу переключателя передач.

Тепловой экран рулевого механизма

• Снимите тепловой экран на рулевом механизме.

Кронштейн для трубок сервопривода

• Снимите кронштейн для трубок сервопривода с поперечной балки переднего моста.Оставьте кронштейн висеть на трубках.

Рулевой механизм

• Ослабьте четыре винта крепления, вывернув из рулевого механизма
• +Вытяните рулевой механизм из точек крепления.Подвесьте рулевой механизм на крюке.

Опускание поперечной балки переднего моста

Примечание: Отметьте положение поперечной балки переднего моста на правой и левой сторонах кузова спереди и сзади. Это делается для того, чтобы избежать регулировки угла установки колес после завершения работ.

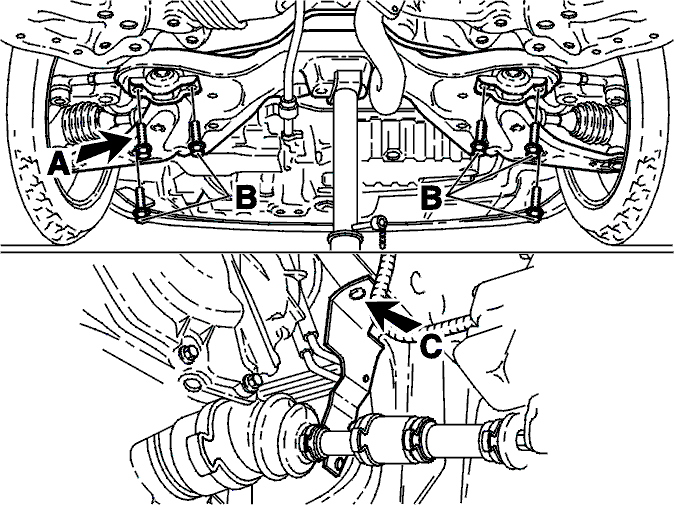

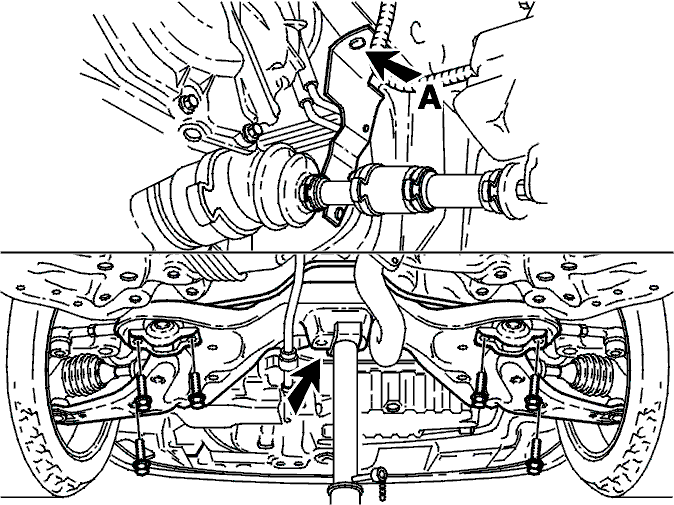

• Снимите зажим (А) с защиты приводного вала
• Расположите домкрат для коробки передач под поперечной балкой переднего моста для поддержки
• Выверните шесть винтов.

• Опустите поперечную балку переднего моста, чтобы получить доступ к креплениям стабилизатора поперечной устойчивости.

Применимо только при замене стабилизатора поперечной устойчивости:Рычаги управления

• Снимите гайку (заблокируйте шаровой шарнир ключом Torx)
• Снимите рычаги управления со стабилизатора поперечной устойчивости на обеих сторонах.

Втулки и стабилизатор поперечной устойчивости

• Ослабьте втулки в точках их крепления на обеих сторонах
• Отвинтите колпачки на обеих сторонах одновременно
• Снимите втулки.

Применимо только при замене стабилизатора поперечной устойчивости:Снимите стабилизатор поперечной устойчивости.

Стабилизатор поперечной устойчивости

• Расположите стабилизатор поперечной устойчивости.

Втулки

• Установите новые втулки
• Наденьте колпачки на втулки.

Примечание: Совместите колпачки с вырезами. Затем поверните обе стороны на место одновременно.

Рычаги управления

• Установите рычаги управления на обеих сторонах
• Затяните до 45 Н·м.

Установка поперечной балки переднего моста на кузов автомобиля

• Очистите сопрягаемые поверхности
• Поднимите элемент конструкции
• Установите винт (А). Затяните до 30 Н·м
• Затяните 5 винтов (В) пальцами
• Расположите поперечную балку согласно маркировке
• Затяните винты A и B до 90 Н·м
• Установите зажим на защиту приводного вала (С).

Рулевой механизм

• Вдавите рулевой механизм в точках крепления
• Затяните винты. Затяните до 69 Н·м.

Кронштейн для трубок сервопривода

• Установите винты в крепление кронштейна
• Затяните винты. Затяните до 25 Н·м.

Тепловой экран рулевого механизма

• Установите тепловой экран на рулевой механизм.

Передняя выхлопная труба

Установите переднюю выхлопную трубу. Используйте новую прокладку.

Затяните до:

• Передний фланец 34 Н·мзадний фланец 80 Н·м.

Тяга переключателя передач

Применимо только к коробкам передач M3P и M5P

• Установите тягу переключателя передач на крепление в коробке передач
• Затяните до 16 Н·м.

Передне-задний элемент конструкции

Установите:

• Передне-задний элемент конструкции. Затяните крепления кузова автомобиля. Затяните до 69 Н·м. Затяните крепления в подушках двигателя. Затяните до 55 Н·м
• Тепловой экран над приводным валом. Затяните до 16 Н·м
• Кронштейн заднего крепления двигателя. Затяните до 60 Н·м.

Раскос

• Установите распорку между рычагами управления
• Затяните до 55 Н·м.

Брызговики двигателя

• Установите брызговики под двигателем.
