Замена соединителя топливного насоса

Снятие напольного люка (5-дверный)

Снимите 4 винта из напольного люка.Опрокиньте люк назад и выньте его.

Снятие коврового покрытия (4-дверный)

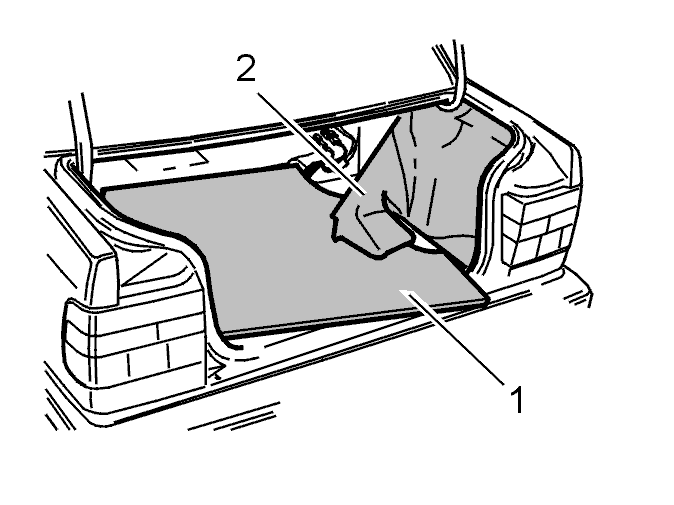

Снимите ковровое покрытие (1).Отсоедините правую панель на переднем крае (2) и отодвиньте в сторону.

Снятие соединителя (5-дверный)

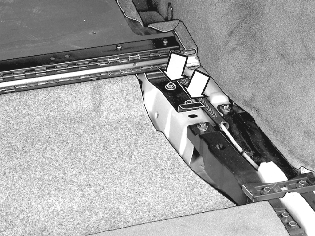

Снимите соединитель с держателя путем вжатия вниз замка, используя маленькую отвертку (3-4мм шириной), а затем надавите на соединитель в правую сторону автомобиля.Отсоедините соединитель.

Снятие соединителя (4-дверный)

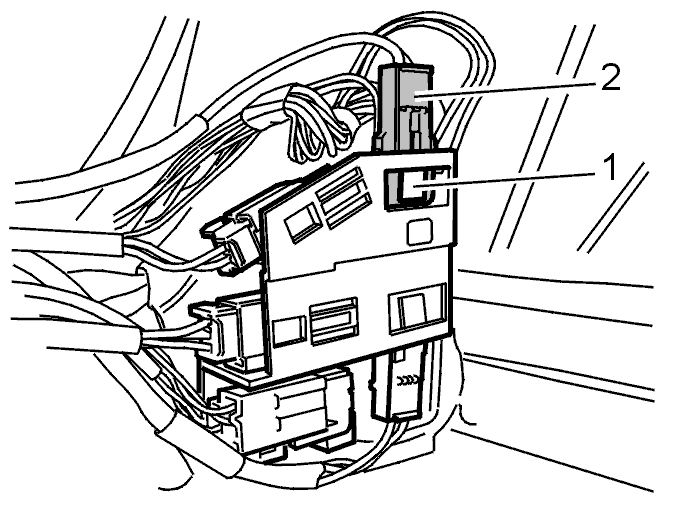

Снимите соединитель с держателя путем выдавливания замка наружу (1), используя маленькую отвертку (3-4мм шириной), а затем надавите на соединитель (2) вверх.Отсоедините соединитель.

Проверка трубчатого изолятора

Удостоверьтесь в том, что выводы кабеля помещаются в трубчатых изоляторах.Осторожно покачните провода так, чтобы выводы пришли в движение. Замените соединитель, если выводы перемещаются дальше в обоих направлениях.Замените соединитель с выводами, если какой-либо вывод кривой.

Проверка изолятора штыря

Удостоверьтесь в том, что углы полости на изоляторе штырька не повреждены. Замените соединитель с выводами, если какая-либо полость или какой-либо вывод повреждены.

Замена соединителя с выводами

Отрежьте провод в 10мм от соединителя.

Зачистка провода

Зачистите провода на 5-6 мм. Используйте клещи для снятия изоляции, при помощи которых возможно установить расстояние зачистки и диаметр провода.

Установка нового соединителя

Соедините провода. Соедините красный провод с красным и черный с черным.

Примечание: Не закручивайте провода.

Контактное сжатие усадочных трубок

Используйте инструмент контактного сжатия 🔧 ERSATT AV 9512785. Удостоверьтесь в том, что провода прочно прикреплены, потянув их.

Усадка усадочной трубки при помощи пистолета с горячим воздухом

Защитите внутреннюю и другую проводку от тепла.Усадите усадочную трубку при помощи пистолета с горячим воздухом.

Проверка усадки

Если усадка выполнена должным образом, клей должен выступать на концах усадочной трубы.

Подсоединение соединителей

Установите соединитель к держателю.Запустите двигатель и проверьте функционирование:Заново установите детали пассажирского салона в обратном порядке.
