Замена системы выпуска выхлопных газов (B4184SM)

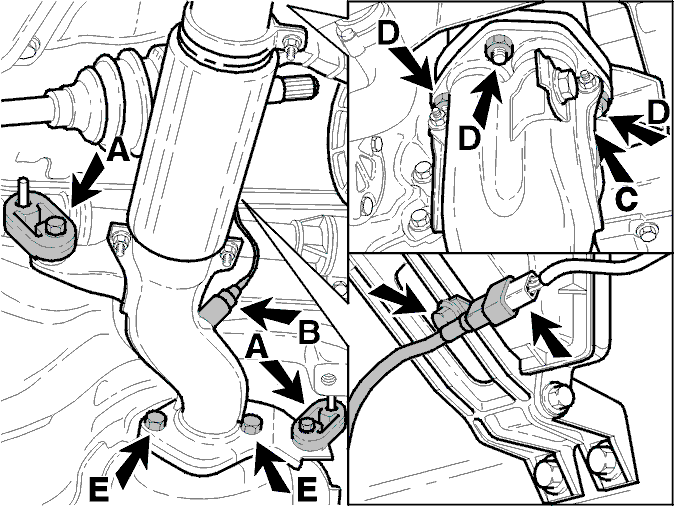

Снятие нисходящей выхлопной трубы

Снимите:

• Брызговики двигателя под двигателем
• Резиновые крепления (А)
• Нагреваемый датчик кислорода (B). См.Замена нагреваемого датчика кислорода
• Зажим с крепления (С)
• Гайки с выпускного коллектора (D)
• Болты на каталитическом преобразователе тройного действия (TWC) (Е)
• Снимите нисходящую выхлопную трубу
• Снимите прокладки.

Установка нисходящей выхлопной трубы

• Очистите сопрягаемые поверхности
• Установите нисходящую выхлопную трубу с новыми прокладками. Затяните пальцами
• Затяните гайки (D) на выпускном коллекторе. Затяните до44 Н·мЗатяните болты на каталитическом преобразователе тройного действия (TWC) (E). Затяните до80 Н·м
• Установите резиновые крепления (А). Затяните до13 Н·м
• Затяните зажим (С) на кронштейне. Затяните до50 Н·м
• Установите нагреваемый датчик кислорода (В). См.Замена нагреваемого датчика кислорода.

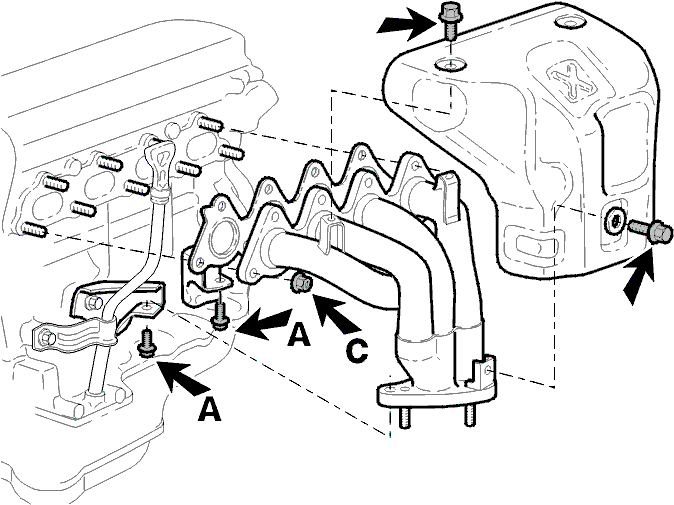

Снятие выпускного коллектора

Поднимите автомобиль.Снимите:

• Отсоедините нисходящую выхлопную трубу от выпускного коллектора. См.Снятие нисходящей выхлопной трубы
• Два болта (А) с креплений выпускного коллектора.

Опустите автомобиль.Снимите:

• Тепловой экран
• Гайки и шайбы (С)
• Выпускной коллектор и прокладку.

Установка выпускного коллектора

• Установите выпускной коллектор с новой прокладкой
• Установите гайки и шайбы (С)
• Затяните гайки головки цилиндров. Затяните до29 Н·мНачните с центральной гайки
• Притяните выпускной коллектор к креплениям (А). Затяните до19 Н·м.

Примечание: Если необходимо, для облегчения установки, ослабьте болты крепления на стороне двигателя и затяните их снова после того, как болты коллектора установлены на место.
- Установите нисходящую выхлопную трубу. См.Установка нисходящей выхлопной трубы
- Установите брызговик под двигателем.

Опустите автомобиль

• Установите тепловой экран. Затяните до13 Н·м.

Общая информация

Проверьте резиновые крепления: замените, если необходимо.Зазор между системой выпуска выхлопных газов и кузовом автомобиля должен быть не менее20 мм.

Установка каталитического преобразователя тройного действия (TWC)

• Убедитесь, что болты установлены на задней секции каталитического преобразователя тройного действия (TWC). Убедитесь, что логотип Volvo направлен вниз.

Подсказка: Меньшая секция (В) наружной защитной панели видна на задней секции каталитического преобразователя тройного действия (TWC).

Установка узла системы выпуска выхлопных газов

• Всегда используйте новые прокладки
• Закрепите все компоненты и систему пальцами не затягивая
• Подвесьте систему выпуска выхлопных газов на резиновых креплениях.

Затяжка системы выпуска выхлопных газов в сборе:

• Затяните глушитель и систему выпуска выхлопных газов (E). Затяните до55 Н·м
• Гайки каталитического преобразователя тройного действия (TWC) к нисходящей выхлопной трубе (С). Затяните до80 Н·м
• Гайки каталитического преобразователя тройного действия (TWC) к выхлопной трубе (D). Затяните до49 Н·м
• Болт крепления. Затяните до13 Н·м
• Гайки на нисходящей выхлопной трубе. Затяните до44 Н·м.

Выполните функциональную проверку

Заведите двигатель. Проверьте на наличие утечек.
