Замена сиденья водителя и поворотного стола

Сиденье водителя

Установите сиденье в самое дальнее положениеВыверните 2 передних винта.

• Установите сиденье в переднее положение и выверните 4 задних винта
• Обрежьте ленточные хомуты жгута проводов
• Наклоните сиденье назад к заднему сиденью
• Обрежьте ленточный хомут
• Разъедините 4 разъема и вытяните жгут проводов
• Выньте сиденье с направляющими.

Снимите

• отрицательный провод аккумулятора
• держатель ремня безопасности.

Поворотный стол

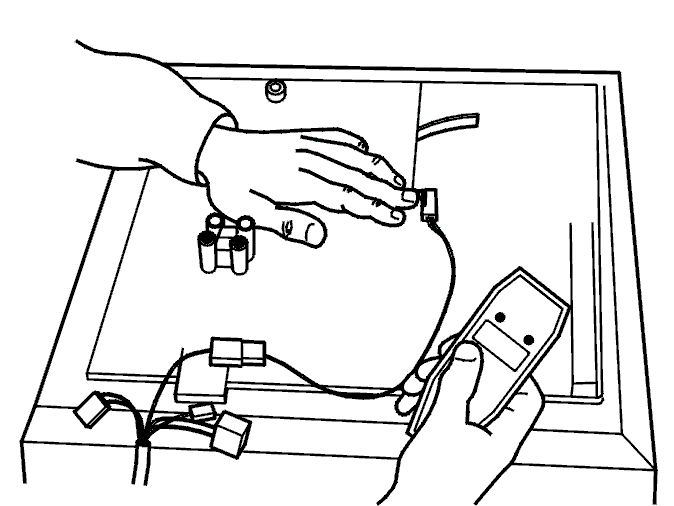

• Подсоедините разъем выключателя к направляющей сиденья
• Активируйте выключатель при помощи ручки поворотного стола
• Приведите поворотный стол в нужное положение.

• Выверните 2 передних винта поворотного стола.

• Выверните задние винты поворотного стола.

Снимите защитную панель, если невозможно привести поворотный стол в нужное положение

• Разъедините разъем под поворотным столом
• Выньте поворотный стол.

• Переключите зажигание в положение ноль
• Подсоедините провод аккумулятора.

Примечание: Не включайте зажигание при отсоединенной системе SIPS, в противном случае могут быть зарегистрированы коды неисправности.

Поворотный стол

• Поднимите поворотный стол в нужное положение
• Подсоедините разъемы под поворотным столом.

Примечание: Синий кабель электродвигателя должен быть спереди, на левой стороне электродвигателя.

Коричневый кабель должен быть сзади, на правой стороне электродвигателя.

Установите

• винты поворотного стола
• защитную панель (если она была снята).

Сиденье водителя

• Внесите сиденье, наклоните его к заднему сиденью
• Закрепите анкерное крепление ремня безопасности
• Подсоедините разъемы
• Установите ленточные хомуты
• Расположите сиденье
• Установите 2 винта спереди и 4 винта сзади. Используйте Locktite.

Моменты затяжки

Анкерное крепление ремня безопасности 48 Н·мПоворотный стол 40 Н·мСиденье к поворотному столу 24 Н·м.

Примечание: На винты сиденья и поворотного стола следует нанести Locktite Normal
