Замена сальника масляного насоса

Снимите ремень газораспределительного механизма в соответствии с инструкциями C1 ru-RU0900c8af806990eb#KC02022867 -C4.

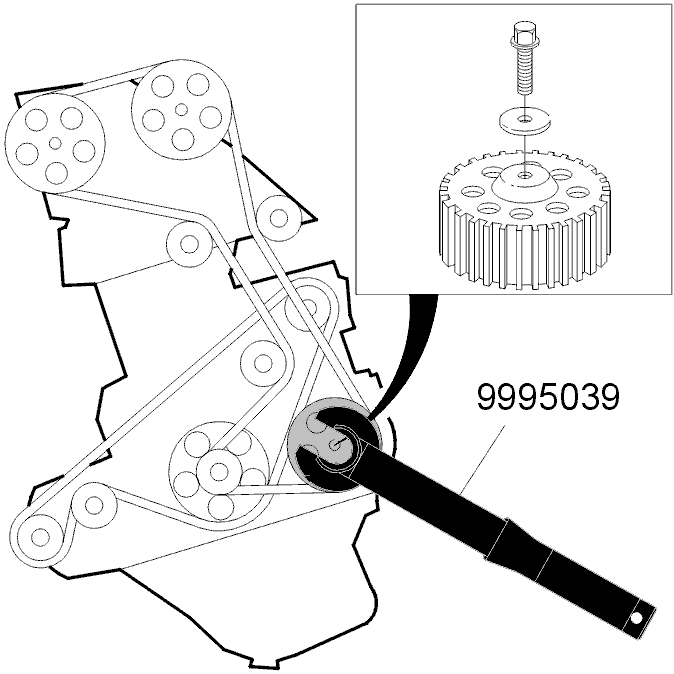

Снимите шкив масляного насоса

Используйте упор🔧 HAKNYCKEL (STÖTDÄMPARE)

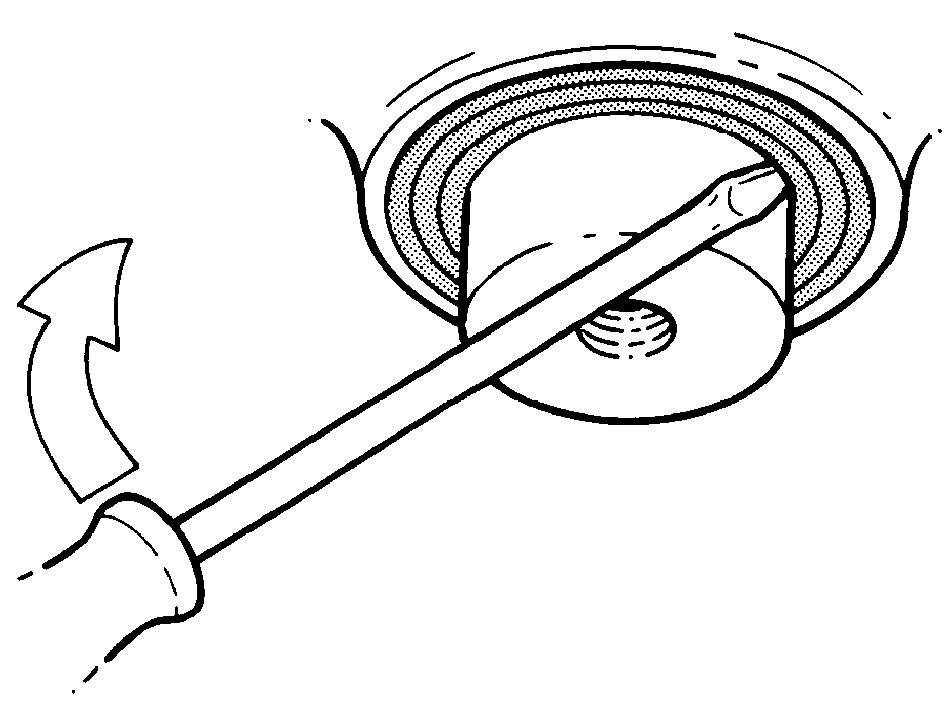

Выньте сальник

Очистите место вокруг вала и сальника.Подденьте сальникаккуратнос помощью отвертки, стараясь не повредить поверхности уплотнения вала и картера.Очистите посадочное место в картере и проверьте вал на наличие следов износа.

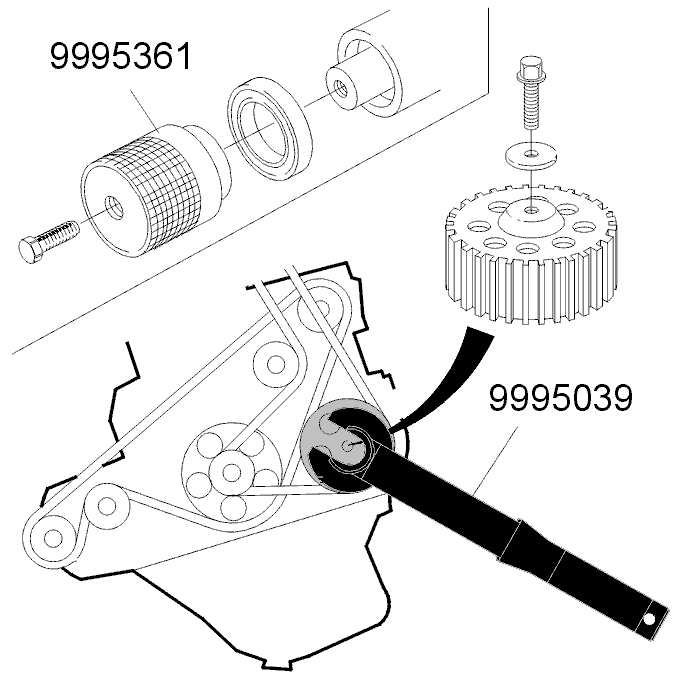

Установите новый сальник

Используйте монтажное приспособление🔧 DORN (MONT-TÄTNING/OLJEPUMP) B234.

Примечание: Поверхность сальника должна располагаться вровень с кромкой картера. Однако, если на поверхности вала имеются следы износа, сальник можно сдвинуть глубже приблизительно на 2 мм.

Установите шкив

Используйте упор🔧 HAKNYCKEL (STÖTDÄMPARE).

Поворачивайте шкив до совпадения установочных рисок. Затяните центральный болт моментом20 Н·ми доверните на угол60°.Установите ремень газораспределительного механизма, следуя инструкциям C16 ru-RU0900c8af806990eb#KC02022877 C21, C23, C30, C36 и C37.

Примечание: См. таблицу величин натяжения ремня в разделе "Технические данные"ru-RU0900c8af8101d068#KC02022907 при установке прежнего ремня газораспределительного механизма.
